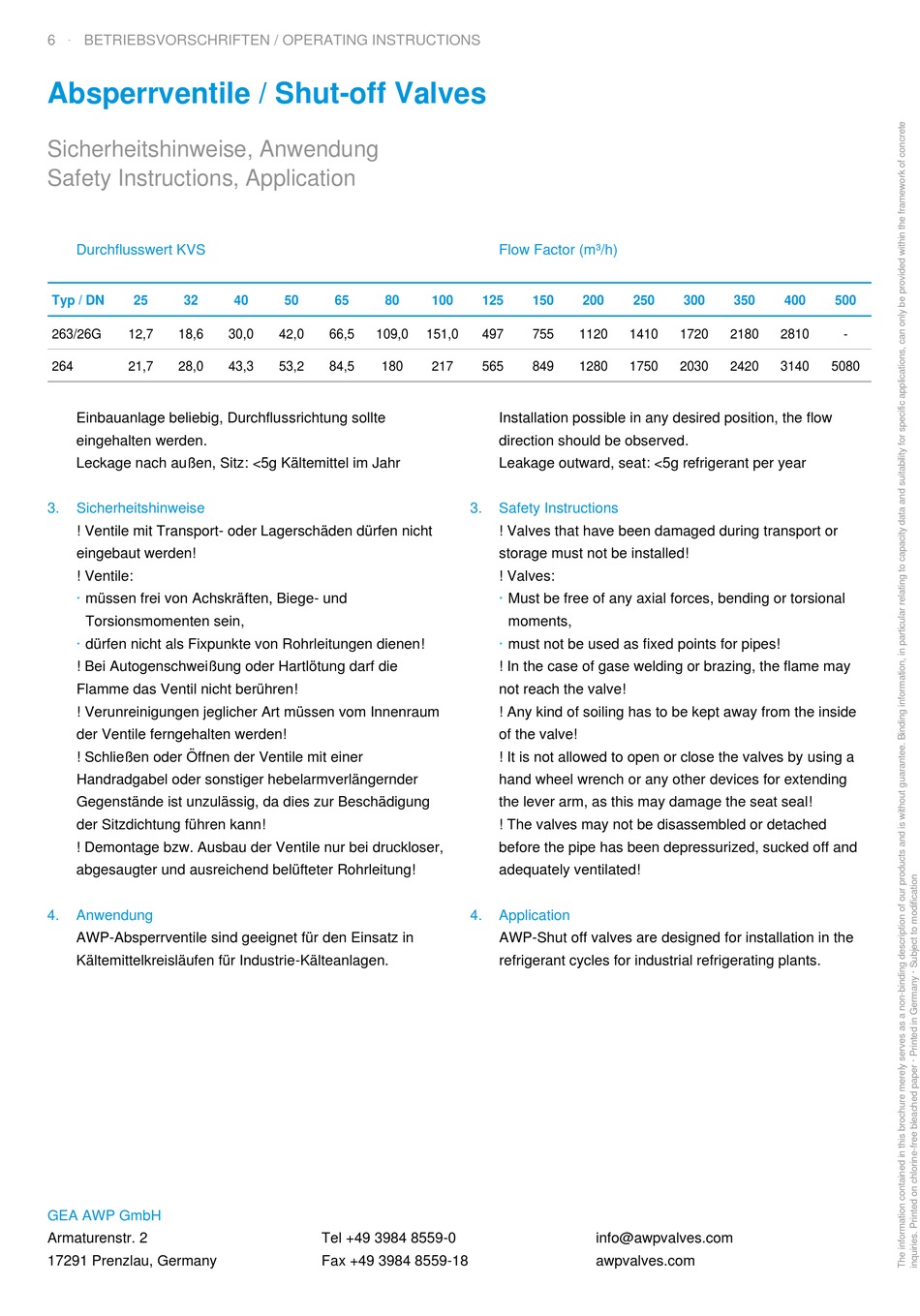

6 ∙ BETRIEBSVORSCHRIFTEN / OPERATING INSTRUCTIONS
Absperrventile / Shut-off Valves
Sicherheitshinweise, Anwendung
Safety Instructions, Application
Durchflusswert KVS
Typ / DN
25
32
263/26G
12,7
18,6
264
21,7
28,0
Einbauanlage beliebig, Durchflussrichtung sollte
eingehalten werden.
Leckage nach außen, Sitz: <5g Kältemittel im Jahr
3.
Sicherheitshinweise
! Ventile mit Transport- oder Lagerschäden dürfen nicht
eingebaut werden!
! Ventile:
müssen frei von Achskräften, Biege- und
Torsionsmomenten sein,
dürfen nicht als Fixpunkte von Rohrleitungen dienen!
! Bei Autogenschweißung oder Hartlötung darf die
Flamme das Ventil nicht berühren!
! Verunreinigungen jeglicher Art müssen vom Innenraum
der Ventile ferngehalten werden!
! Schließen oder Öffnen der Ventile mit einer
Handradgabel oder sonstiger hebelarmverlängernder
Gegenstände ist unzulässig, da dies zur Beschädigung
der Sitzdichtung führen kann!
! Demontage bzw. Ausbau der Ventile nur bei druckloser,
abgesaugter und ausreichend belüfteter Rohrleitung!
4.
Anwendung
AWP-Absperrventile sind geeignet für den Einsatz in
Kältemittelkreisläufen für Industrie-Kälteanlagen.
GEA AWP GmbH
Armaturenstr. 2
17291 Prenzlau, Germany
40
50
65
80
30,0
42,0
66,5
109,0
43,3
53,2
84,5
180
Tel +49 3984 8559-0
Fax +49 3984 8559-18
Flow Factor (m³/h)
100
125
150
200
151,0
497
755
1120
217
565
849
1280
Installation possible in any desired position, the flow
direction should be observed.
Leakage outward, seat: <5g refrigerant per year
3.
Safety Instructions
! Valves that have been damaged during transport or
storage must not be installed!
! Valves:
Must be free of any axial forces, bending or torsional
moments,
must not be used as fixed points for pipes!
! In the case of gase welding or brazing, the flame may
not reach the valve!
! Any kind of soiling has to be kept away from the inside
of the valve!
! It is not allowed to open or close the valves by using a
hand wheel wrench or any other devices for extending
the lever arm, as this may damage the seat seal!
! The valves may not be disassembled or detached
before the pipe has been depressurized, sucked off and
adequately ventilated!
4.
Application
AWP-Shut off valves are designed for installation in the
refrigerant cycles for industrial refrigerating plants.
info@awpvalves.com
awpvalves.com
250
300
350
400
1410
1720
2180
2810
1750
2030
2420
3140
500
-
5080
