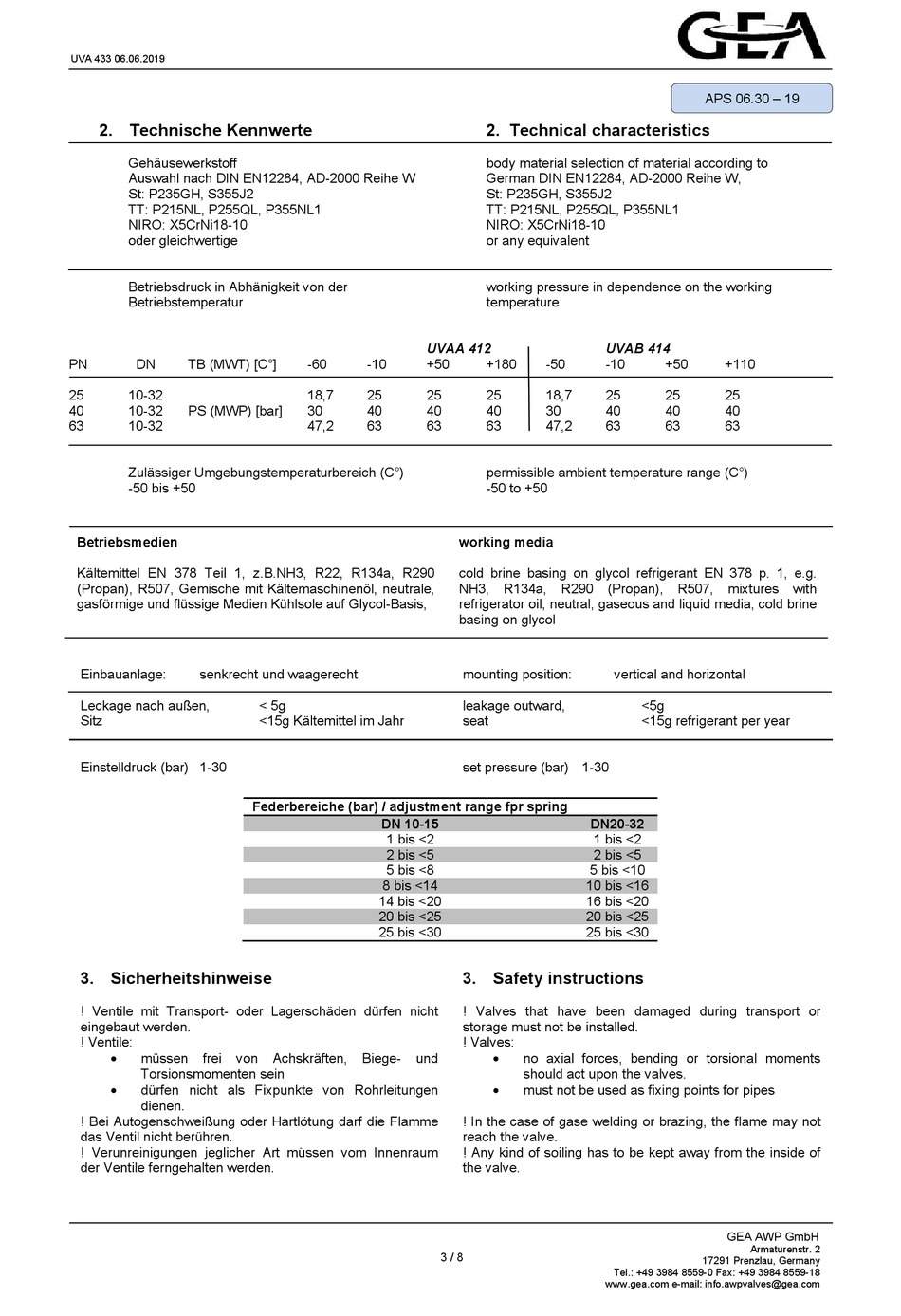

UVA 433 06.06.2019
2. Technische Kennwerte
Gehäusewerkstoff
Auswahl nach DIN EN12284, AD-2000 Reihe W
St: P235GH, S355J2
TT: P215NL, P255QL, P355NL1
NIRO: X5CrNi18-10
oder gleichwertige
Betriebsdruck in Abhänigkeit von der
Betriebstemperatur
PN
DN
TB (MWT) [C°]
25
10-32
40
10-32
PS (MWP) [bar]
63
10-32
Zulässiger Umgebungstemperaturbereich (C°)
-50 bis +50
Betriebsmedien
Kältemittel EN 378 Teil 1, z.B.NH3, R22, R134a, R290
(Propan), R507, Gemische mit Kältemaschinenöl, neutrale,
gasförmige und flüssige Medien Kühlsole auf Glycol-Basis,
Einbauanlage:
senkrecht und waagerecht
Leckage nach außen,
Sitz
Einstelldruck (bar) 1-30
3. Sicherheitshinweise
! Ventile mit Transport- oder Lagerschäden dürfen nicht
eingebaut werden.
! Ventile:
müssen
frei
von
Torsionsmomenten sein
dürfen nicht als Fixpunkte von Rohrleitungen
dienen.
! Bei Autogenschweißung oder Hartlötung darf die Flamme
das Ventil nicht berühren.
! Verunreinigungen jeglicher Art müssen vom Innenraum
der Ventile ferngehalten werden.
-60
-10
18,7
25
30
40
47,2
63
< 5g
<15g Kältemittel im Jahr
Federbereiche (bar) / adjustment range fpr spring
DN 10-15
1 bis <2
2 bis <5
5 bis <8
8 bis <14
14 bis <20
20 bis <25
25 bis <30
Achskräften,
Biege-
und
2. Technical characteristics
body material selection of material according to
German DIN EN12284, AD-2000 Reihe W,
St: P235GH, S355J2
TT: P215NL, P255QL, P355NL1
NIRO: X5CrNi18-10
or any equivalent
working pressure in dependence on the working
temperature
UVAA 412
+50
+180
-50
25
25
18,7
40
40
30
63
63
47,2
permissible ambient temperature range (C°)
-50 to +50
working media
cold brine basing on glycol refrigerant EN 378 p. 1, e.g.
NH3,
R134a,
R290 (Propan),
refrigerator oil, neutral, gaseous and liquid media, cold brine
basing on glycol
mounting position:
leakage outward,
seat
set pressure (bar) 1-30
DN20-32
1 bis <2
2 bis <5
5 bis <10
10 bis <16
16 bis <20
20 bis <25
25 bis <30
3. Safety instructions
! Valves that have been damaged during transport or
storage must not be installed.
! Valves:
no axial forces, bending or torsional moments
should act upon the valves.
must not be used as fixing points for pipes
! In the case of gase welding or brazing, the flame may not
reach the valve.
! Any kind of soiling has to be kept away from the inside of
the valve.
3 / 8
APS 06.30 – 19
UVAB 414
-10
+50
+110
25
25
25
40
40
40
63
63
63
R507,
mixtures with
vertical and horizontal
<5g
<15g refrigerant per year
GEA AWP GmbH
Armaturenstr. 2
17291 Prenzlau, Germany
Tel.: +49 3984 8559-0 Fax: +49 3984 8559-18
www.gea.com e-mail: info.awpvalves@gea.com
