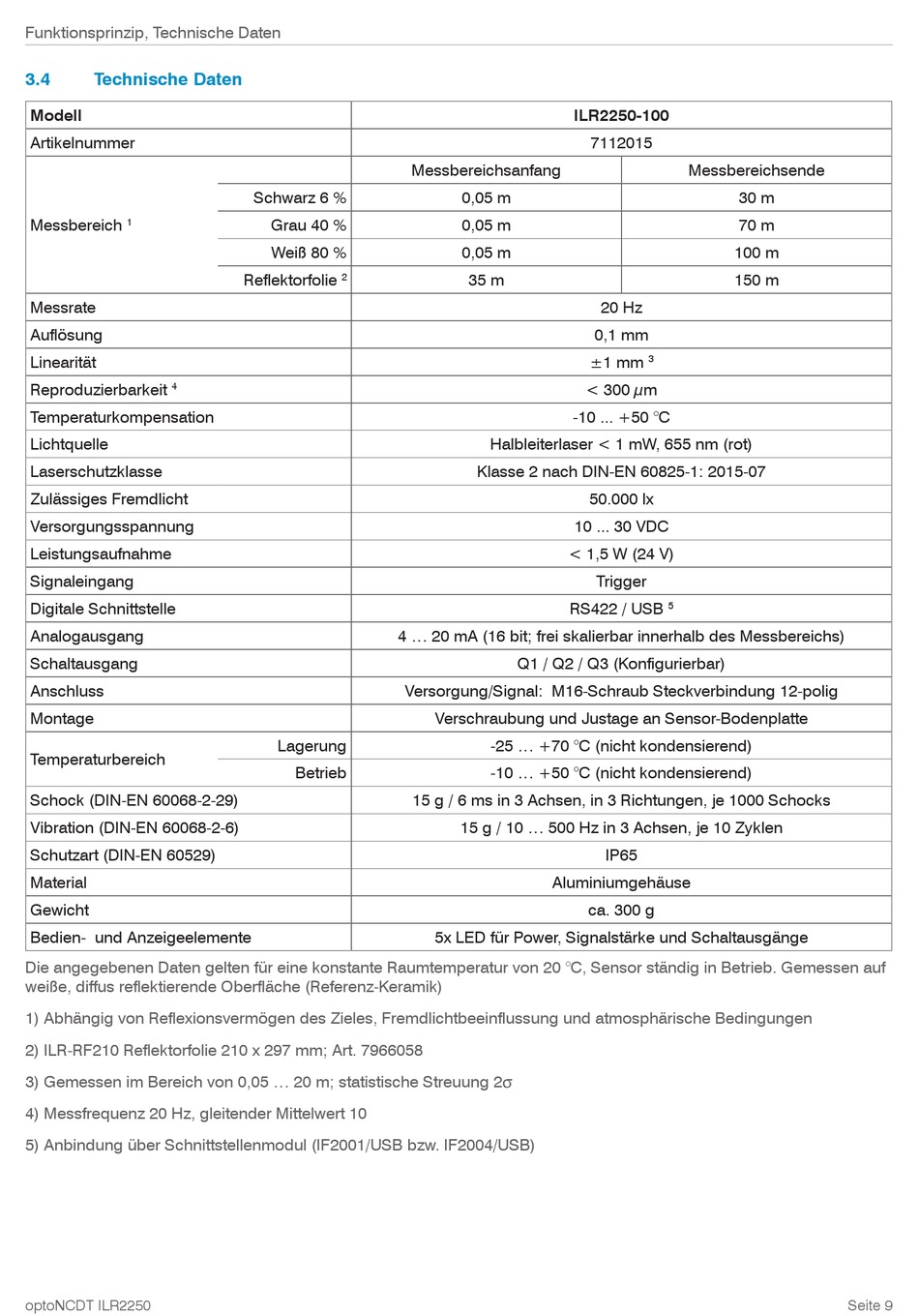

Funktionsprinzip, Technische Daten
3.4
Technische Daten
Modell
Artikelnummer
Messbereich
1
Messrate
Auflösung
Linearität
Reproduzierbarkeit
4
Temperaturkompensation
Lichtquelle
Laserschutzklasse
Zulässiges Fremdlicht
Versorgungsspannung
Leistungsaufnahme
Signaleingang
Digitale Schnittstelle
Analogausgang
Schaltausgang
Anschluss
Montage
Temperaturbereich
Schock (DIN-EN 60068-2-29)
Vibration (DIN-EN 60068-2-6)
Schutzart (DIN-EN 60529)
Material
Gewicht
Bedien- und Anzeigeelemente
Die angegebenen Daten gelten für eine konstante Raumtemperatur von 20 °C, Sensor ständig in Betrieb. Gemessen auf
weiße, diffus reflektierende Oberfläche (Referenz-Keramik)
1) Abhängig von Reflexionsvermögen des Zieles, Fremdlichtbeeinflussung und atmosphärische Bedingungen
2) ILR-RF210 Reflektorfolie 210 x 297 mm; Art. 7966058
3) Gemessen im Bereich von 0,05 ... 20 m; statistische Streuung 2s
4) Messfrequenz 20 Hz, gleitender Mittelwert 10
5) Anbindung über Schnittstellenmodul (IF2001/USB bzw. IF2004/USB)
optoNCDT ILR2250
Messbereichsanfang
Schwarz 6 %
Grau 40 %
Weiß 80 %
Reflektorfolie
2
4 ... 20 mA (16 bit; frei skalierbar innerhalb des Messbereichs)
Versorgung/Signal: M16-Schraub Steckverbindung 12-polig
Lagerung
Betrieb
15 g / 6 ms in 3 Achsen, in 3 Richtungen, je 1000 Schocks
ILR2250-100
7112015
0,05 m
0,05 m
0,05 m
35 m
20 Hz
0,1 mm
±1 mm
< 300 µm
-10 ... +50 °C
Halbleiterlaser < 1 mW, 655 nm (rot)
Klasse 2 nach DIN-EN 60825-1: 2015-07
50.000 lx
10 ... 30 VDC
< 1,5 W (24 V)
Trigger
RS422 / USB
Q1 / Q2 / Q3 (Konfigurierbar)
Verschraubung und Justage an Sensor-Bodenplatte
-25 ... +70 °C (nicht kondensierend)
-10 ... +50 °C (nicht kondensierend)
15 g / 10 ... 500 Hz in 3 Achsen, je 10 Zyklen
IP65
Aluminiumgehäuse
ca. 300 g
5x LED für Power, Signalstärke und Schaltausgänge
Messbereichsende
30 m
70 m
100 m
150 m
3
5
Seite 9
