Installation und Montage
5.2.2
Anfang Messbereich
Bei Sensoren der Reihe ILR2250 ist der Beginn des Messbereiches vor den Sensor gelegt. Bezugspunkt ist die vordere
Gehäusekante am Sensorgehäuse.
ILR2250-100

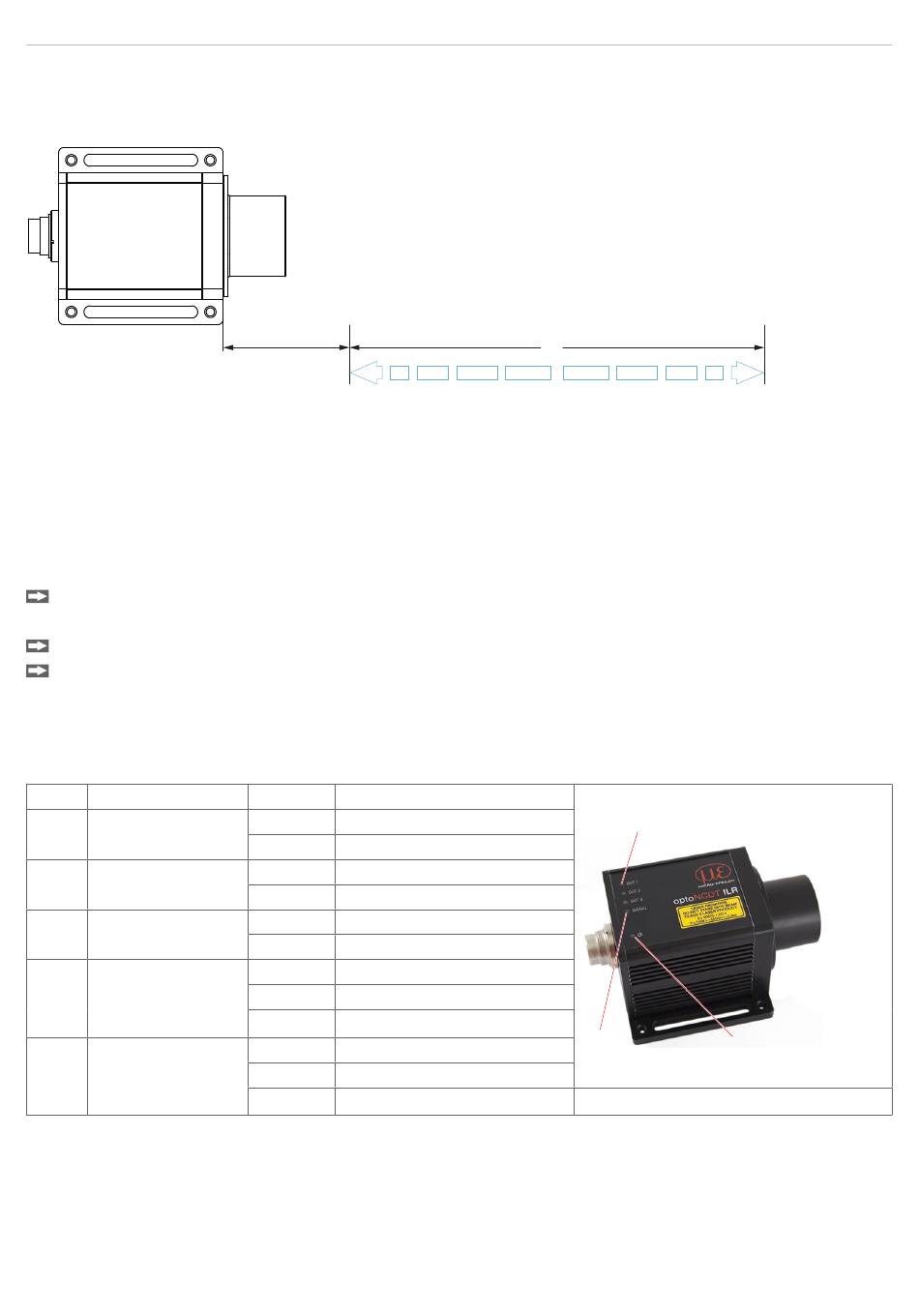

Abb. 8 Gehäusekante als Bezugspunkt für den Anfang des Messbereichs
5.2.3
Reflektormontage
Der Sensor misst die Entfernung zu bewegten und statischen Objekten:
- Im Bereich von 0,05 m ... 100 m auf diffuse Oberflächen
- Zwischen 35 und 150 m auf Reflektoren (z.B. ILR-RF210, Scotchlight von 3M etc.)
Die Ausrichtung kann über den Messlaser erfolgen. Verfahren Sie bei der Ausrichtung wie folgt:
Positionieren Sie den Sensor im Nahbereich zum Reflektor (zum Bespiel < 1 m).
Der sichtbare Lichtfleck des Messlasers ist mittig auf den Reflektor ausgerichtet.
Positionieren Sie den Sensor in der größten Reichweite zum Reflektor.
Prüfen Sie die Mittenlage des Messlasers auf dem Reflektor und stellen Sie diese gegebenenfalls ein.
Der Spot muss mit seinem Zentrum über die gesamte Messstrecke immer in der Mitte des Reflektors liegen.
Messobjekt (Reflektor) und Sensor dürfen maximal 5 ° zueinander verkippt sein.
5.3
Anzeigeelemente
LED
Funktion
Out 1
Schaltausgang 1
Out 2
Schaltausgang 2
Out 3
Schaltausgang 3
Signal Reflexionsstärke
Power Betriebsbereitschaft
Die Signal LED gibt die Reflexionsstärke einer Messung an. Diese LED leuchtet generell, wenn eine Messung gestartet
wird.
1) Verringerte Messgenauigkeit und Messfrequenz möglich
2) Bei Sensoren mit optionaler Heizfunktion
optoNCDT ILR2250
Messbereichs-
anfang
Anzeige
Zustand
Aus
Schaltausgang inaktiv
Weiß
Schaltausgang aktiv
Aus
Schaltausgang inaktiv
Weiß
Schaltausgang aktiv
Aus
Schaltausgang inaktiv
Weiß
Schaltausgang aktiv
Grün
Signal sehr gut
Gelb
Signal ausreichend
Rot
Schwaches Signal
Aus
Keine Versorgungsspannung
Grün
Betriebsbereit
Gelb
Aufwärmphase
Messbereichsende
Messbereich
LEDs Out 1 - 3
1
/Fehler
LED
SIGNAL
2
LED Power
Seite 14
