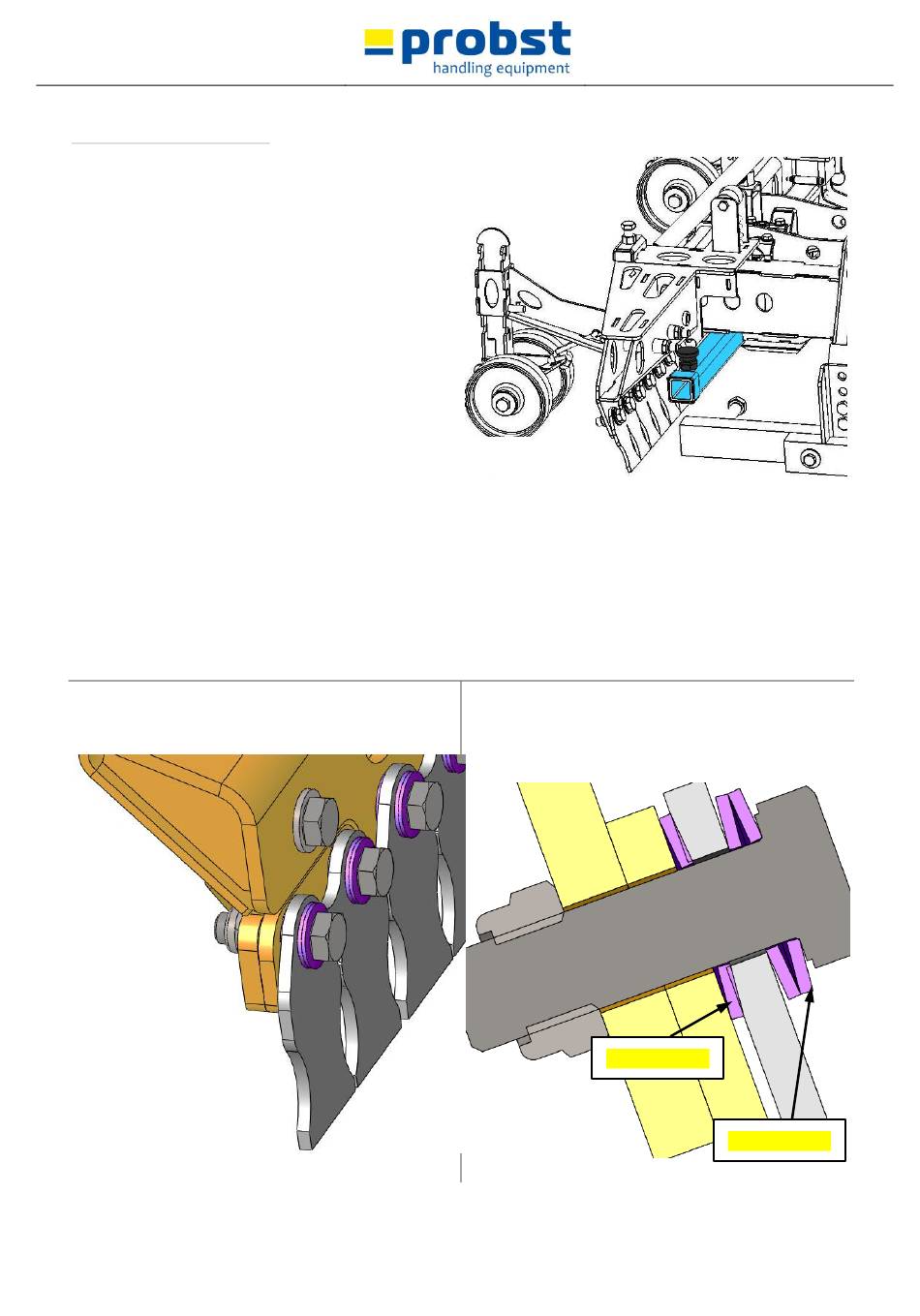

Nastavitelná zvedací tyč
Když šířka dlažby přesahuje 1000 mm, nastavitelná
zvedací tyč (max. 1200 mm) by měla být prodloužena.
Vytáhněte pružinový kolík a trochu otočte. Pusťte
pružinový kolík.
Posuňte zvedací tyč na odpovídající šířku dlažby.
Vytáhněte pružinový kolík, trochu otočte a pusťte
pružinový kolík.
1.5 Nastavení lamel z pružinové oceli
Ocelové lamely nesmí přesahovat obrys dlažebního prvku, protože by při pokládce mohlo dojít k zachycení již
položených dlažebních prvků a jejich zatlačení do spodku.
Bočně přesahující lamely podle délky balíku sejměte nebo nahraďte lamelami v délce 1,5násobku nebo polovičními
lamelami.
Pro určité systémy dlažeb může být vhodné nebo i nezbytné (např. u šestihranné zámkové dlažby) použití
speciálních lamel. V tomto případě kontaktujte příp. výrobce kleští na pokládku.
A
Obr
Samojisticí matice pevně dotáhněte a opět o ½ otáčky povolte, abyste zajistili pomocí talířových pružin počáteční
flexibilitu a tím šetrnější a bezpečnější uchopení
Obr 21
Při montáži upevňovacích šroubů lamel dbejte na to,
aby uspořádání tří talířových pružin odpovídalo
vyobrazení (obrázek B)
Ocelové lamely
B
Obr
25 / 39
Ocelové lamely
