Installation

4 Installation
4.1

Mechanischer Anbau

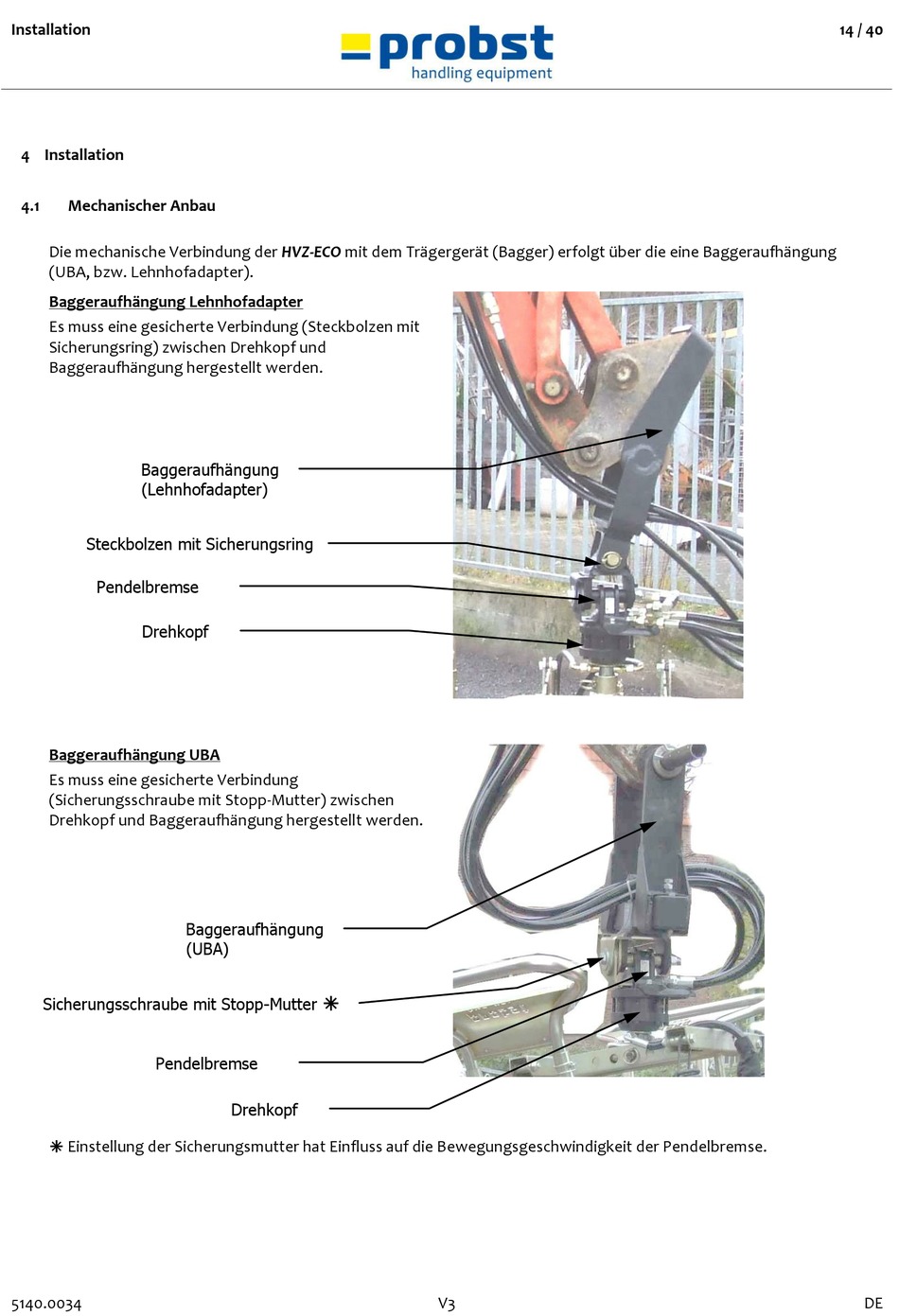

Die mechanische Verbindung der HVZ-ECO mit dem Trägergerät (Bagger) erfolgt über die eine Baggeraufhängung
(UBA, bzw. Lehnhofadapter).
Baggeraufhängung Lehnhofadapter
Es muss eine gesicherte Verbindung (Steckbolzen mit
Sicherungsring) zwischen Drehkopf und
Baggeraufhängung hergestellt werden.
Baggeraufhängung
(Lehnhofadapter)
Steckbolzen mit Sicherungsring
Pendelbremse
Drehkopf
Baggeraufhängung UBA
Es muss eine gesicherte Verbindung
(Sicherungsschraube mit Stopp-Mutter) zwischen
Drehkopf und Baggeraufhängung hergestellt werden.
Sicherungsschraube mit Stopp-Mutter
Pendelbremse
 Einstellung der Sicherungsmutter hat Einfluss auf die Bewegungsgeschwindigkeit der Pendelbremse.
5140.0034
Baggeraufhängung
(UBA)

