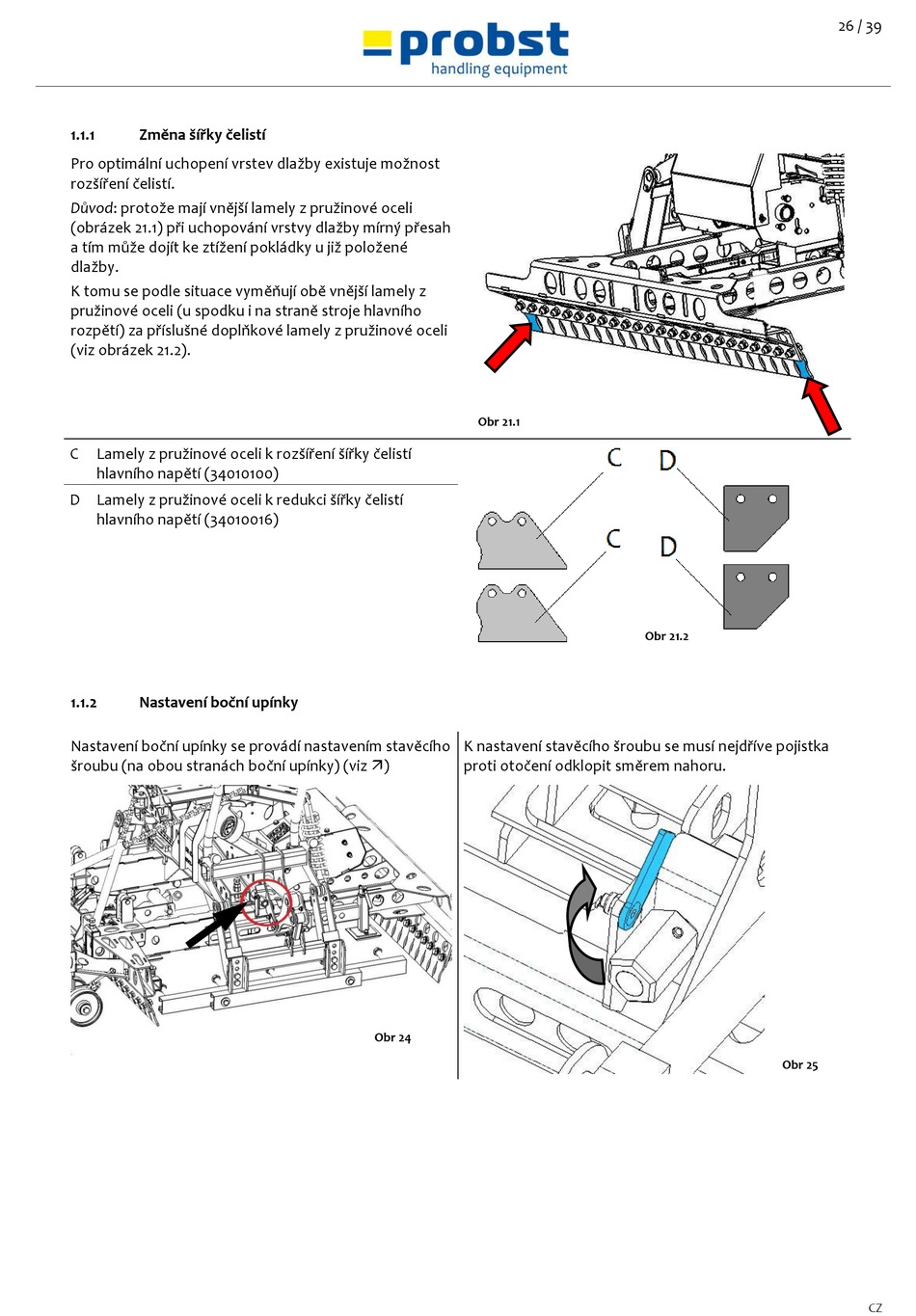

Nastavení Boční Upínky - probst HVZ-ECO Betriebsanleitung

1.1.1 Změna šířky čelistí
Pro optimální uchopení vrstev dlažby existuje možnost
rozšíření čelistí.
Důvod: protože mají vnější lamely z pružinové oceli
(obrázek 21.1) při uchopování vrstvy dlažby mírný přesah
a tím může dojít ke ztížení pokládky u již položené
dlažby.
K tomu se podle situace vyměňují obě vnější lamely z
pružinové oceli (u spodku i na straně stroje hlavního
rozpětí) za příslušné doplňkové lamely z pružinové oceli
(viz obrázek 21.2).
C Lamely z pružinové oceli k rozšíření šířky čelistí
hlavního napětí (34010100)
D Lamely z pružinové oceli k redukci šířky čelistí
hlavního napětí (34010016)
1.1.2 Nastavení boční upínky
Nastavení boční upínky se provádí nastavením stavěcího
šroubu (na obou stranách boční upínky) (viz )
Obr 21.1
K nastavení stavěcího šroubu se musí nejdříve pojistka
proti otočení odklopit směrem nahoru.
Obr 24
Obr 21.2
Obr 25
26 / 39
CZ
