Störungssuche - probst HVZ-ECO Betriebsanleitung

Wartung und Pflege

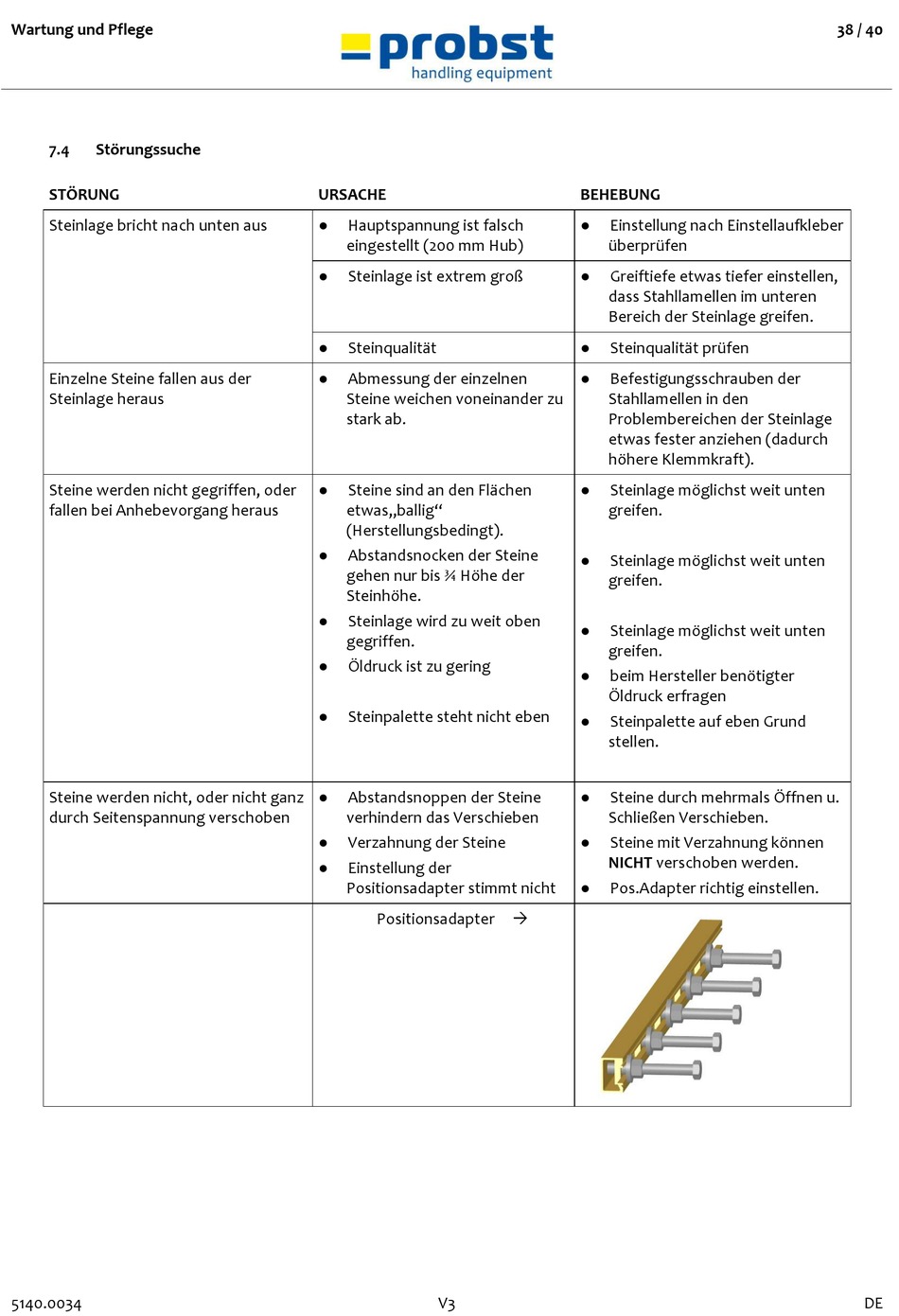

7.4 Störungssuche
STÖRUNG
Steinlage bricht nach unten aus
Einzelne Steine fallen aus der
Steinlage heraus
Steine werden nicht gegriffen, oder
fallen bei Anhebevorgang heraus
Steine werden nicht, oder nicht ganz
durch Seitenspannung verschoben
5140.0034
URSACHE
●
Hauptspannung ist falsch
eingestellt (200 mm Hub)
●
Steinlage ist extrem groß
●
Steinqualität
●
Abmessung der einzelnen
Steine weichen voneinander zu
stark ab.
●
Steine sind an den Flächen
etwas„ballig"
(Herstellungsbedingt).
●
Abstandsnocken der Steine
gehen nur bis ¾ Höhe der
Steinhöhe.
●
Steinlage wird zu weit oben
gegriffen.
●
Öldruck ist zu gering
●
Steinpalette steht nicht eben
●
Abstandsnoppen der Steine
verhindern das Verschieben
●
Verzahnung der Steine
●
Einstellung der
Positionsadapter stimmt nicht
Positionsadapter
V3
BEHEBUNG
●
Einstellung nach Einstellaufkleber
überprüfen
●
Greiftiefe etwas tiefer einstellen,
dass Stahllamellen im unteren
Bereich der Steinlage greifen.
●
Steinqualität prüfen
●
Befestigungsschrauben der
Stahllamellen in den
Problembereichen der Steinlage
etwas fester anziehen (dadurch
höhere Klemmkraft).
●
Steinlage möglichst weit unten
greifen.
●
Steinlage möglichst weit unten
greifen.
●
Steinlage möglichst weit unten
greifen.
●
beim Hersteller benötigter
Öldruck erfragen
●
Steinpalette auf eben Grund
stellen.
●
Steine durch mehrmals Öffnen u.
Schließen Verschieben.
●
Steine mit Verzahnung können
NICHT verschoben werden.
●
Pos.Adapter richtig einstellen.

38 / 40
DE
