probst HVZ-ECO Betriebsanleitung Seite 26

Einstellungen

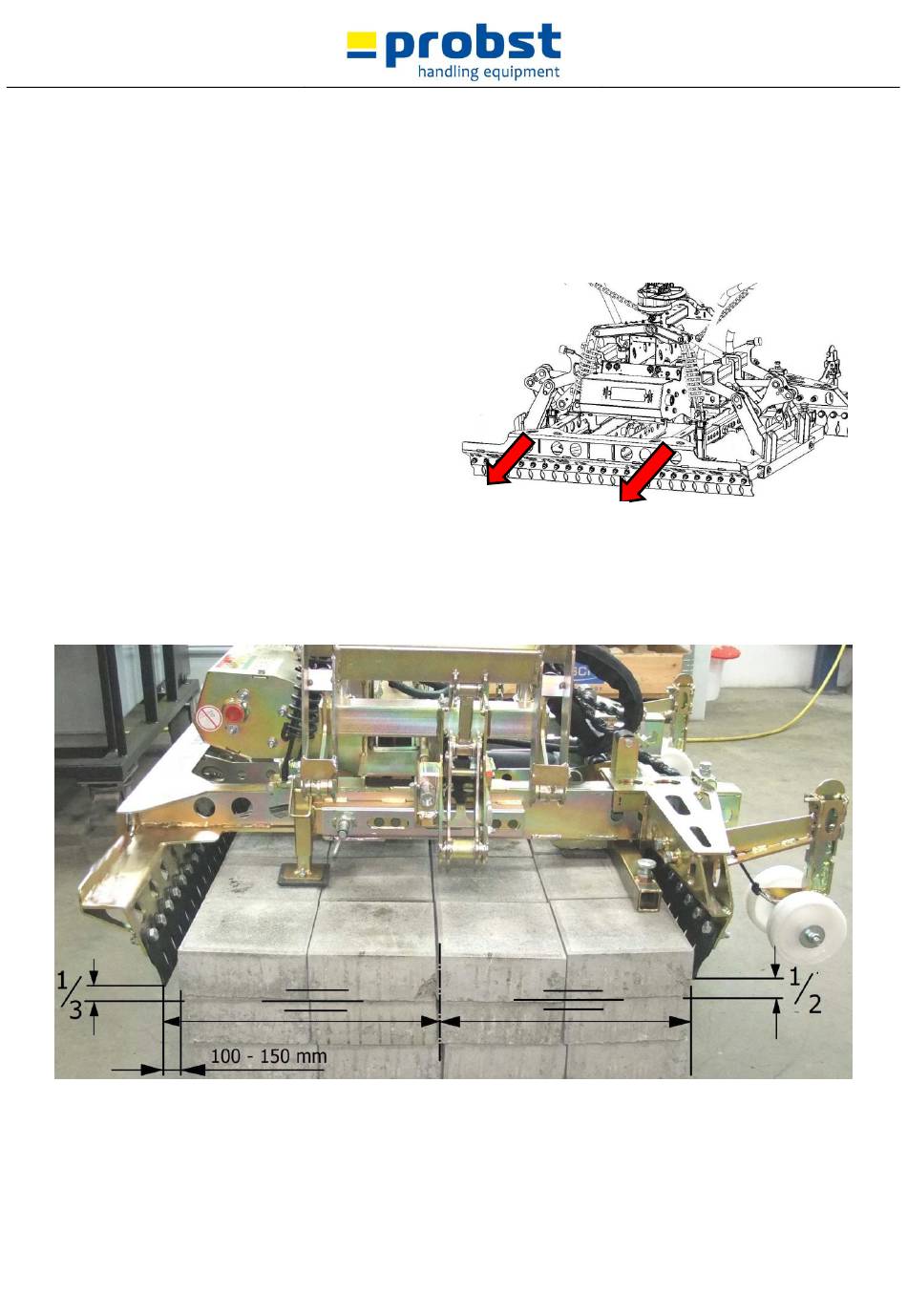

Das Gerät (HVZ-ECO) ist optimal eingestellt, wenn beim Greifvorgang bei geöffneter Zange, die Stahl-Lamellen
(Maschinenseite) direkt an der Steinlage anliegen u. die Stahl-Lamellen (Planumseite) etwa einen Abstand zur
Steinlage von 100 -150 mm haben (Bild 20).
5140.0034
Hauptspannung auf entsprechende Bohrungsposition
ziehen (Bild 19), Steckbolzen wieder einstecken (siehe
Bild 17), Steckbolzen mit Klappsplint sichern (siehe Bild
17) und beide Federriegel um 180° (siehe Bild 14)
verdrehen und in entsprechende Bohrung einrasten
lassen
(siehe Bild 14).
Planumseite
V3
24 / 40
Bild 19
Bild 20
DE
