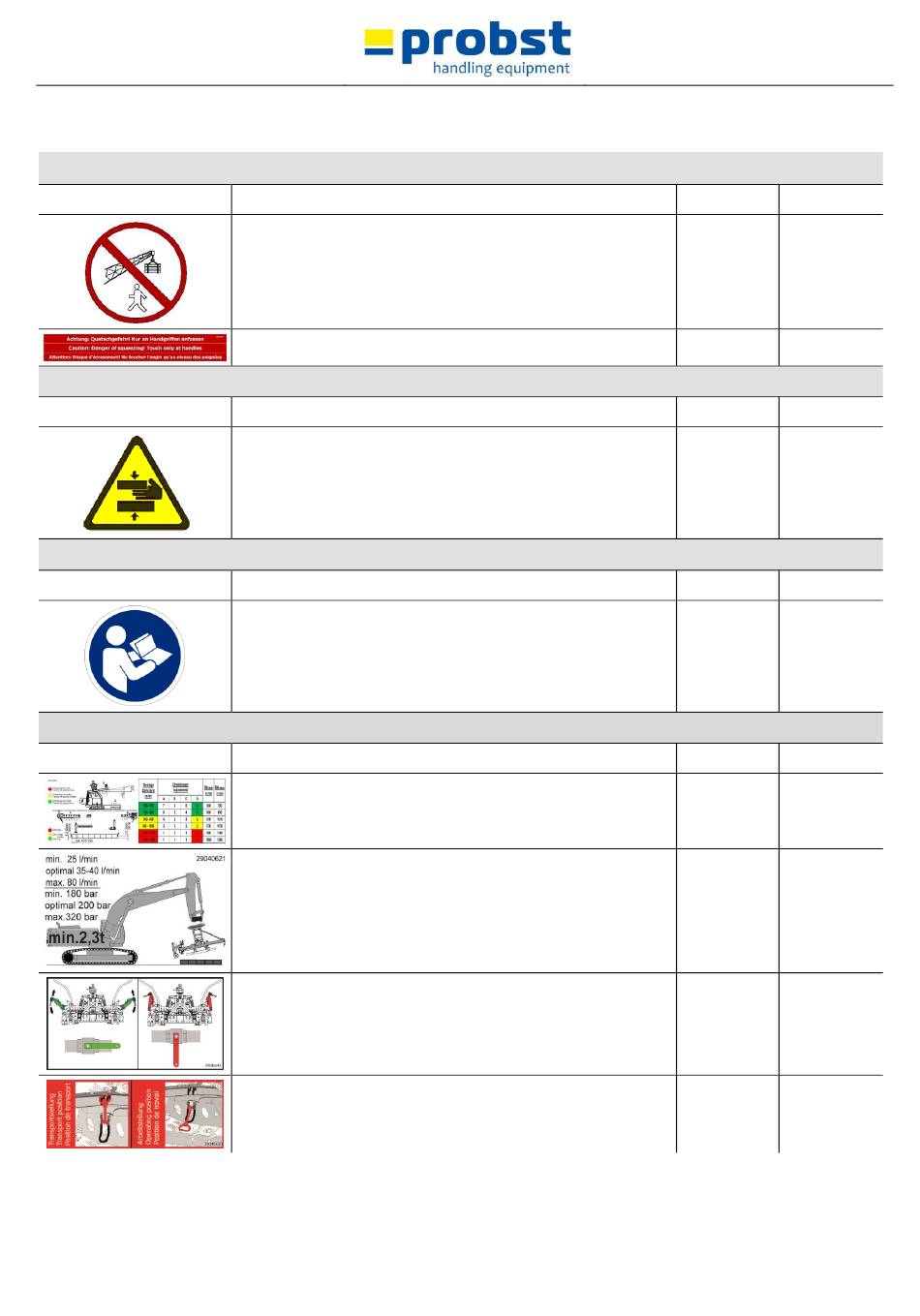

2.1 Bezpečnostní značení
ZNAČKA ZÁKAZU
Symbol
VÝSTRAŽNÁ ZNAČKA
Symbol
PŘÍKAZOVÁ ZNAČKA
Symbol
OVLÁDACÍ ZNAČKY
Symbol
Význam
Není dovoleno být pod zavěšenými břemeny. Nebezpečí
ohrožení života!
Pozor! Dotýkejte se pouze rukojetí.
Význam
Nebezpečí přiskřípnutí rukou.
Význam
Každý provozovatel si musí prostudovat a porozumět návodu
k obsluze.
Význam
Nastavení hlavního úchopu (rozsah úchopu 570 – 1.470 mm)
Objemový průtok (l/min), použitelné minimum 25, optimálně 35
– 40, maximálně 80
Pracovní tlak (bar), použitelné minimum 180, optimálně 200,
maximálně 320
Minimální provozní hmotnost bagru: od cca 2,3 t
Uzavírací ventil k blokování boční upínky (pokud se pracuje
pouze s hlavní upínkou).
Před uvedením do provozu musí být všechny pojistné svorky
odemčeny.
5 / 39
Objednací č.: Velikost:
2904.0210 30 mm
2904.0209 50 mm
2904.0204 80 mm
2904.0367 205x30 mm
Objednací č.: Velikost:
2904.0221 30 mm
2904.0220 50 mm
2904.0107 80 mm
Objednací č.: Velikost:
2904.0665 30 mm
2904.0666 50 mm
Objednací č.: Velikost:
2904.0596 280x100 mm
2904.0621 58x36 mm
2904.0643 95x50 mm
2904.0630 92x35 mm
(volitelný)
