12.3.2 Schutzglas wechseln

1. Beachten Sie die Warnhinweise im Kapitel 12.3.1 auf Seite 59.
2. Lassen Sie das Gerät eine angemessene Zeit abkühlen.
3. Ziehen Sie geeignete Handschuhe an.
4. Schrauben Sie die 4 Torxschrauben M2,5 x 6 mm am Schutzglashalter heraus.
5. Legen Sie das Gerät gemäß der Abb. 12.1 auf Seite 60 ab und nehmen Sie
den Schutzglashalter vorsichtig nach oben ab.
Achten Sie darauf, dass der eingelegte O-Ring nicht aus dem Gerät herausfällt.
6. Nehmen Sie das Schutzglas aus dem Gerät.
7. Prüfen Sie das gereinigte oder ein neues Schutzglas auf Verunreinigungen.
8. Setzen Sie das Schutzglas in das Gerät ein.
Achten Sie darauf, dass der eingelegte O-Ring nicht verrutscht.
9. Setzen Sie den Schutzglashalter gemäß der Abb. 12.1 auf Seite 60 auf.
10. Schrauben Sie den Schutzglashalter mit 4 Torxschrauben M2,5 x 6 mm fest.
11. Prüfen Sie den sicheren Sitz des Schutzglashalters.
Der Schutzglashalter muss plan am Gerät anliegen.
O-Ring

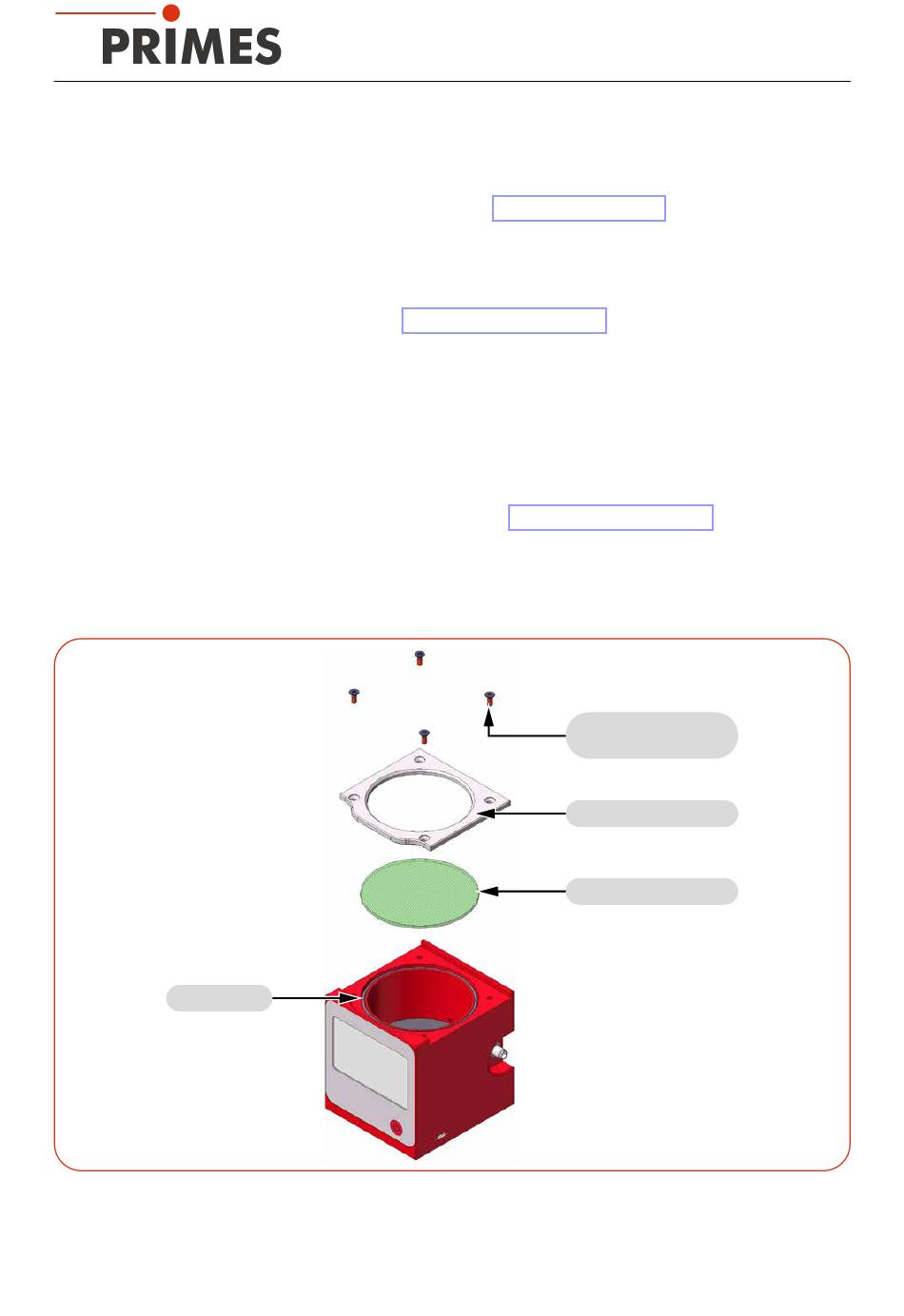

Abb. 12.1: Schutzglas wechseln
60
Torxschrauben
M2,5 x 6 mm
Schutzglashalter
Schutzglas
