Inverter Panda PMGi 5000
8.9 Installation des PMGi
Der PMGi ist senkrecht zu montieren, so dass die elektrischen Anschlüsse nach unten zeigen und die Schrift auf
dem Gehäuse lesbar ist.
Die Oberfläche der Wandung sollte eben sein und die Wärmeableitung unterstützen. Die Lüftungsschlitze und
Bohrungen müssen frei sein und eine ausreichende Frischluftzufuhr und Warmluftableitung ist zu gewährleisten.
Zum Montieren sind die vier Montagelöcher mit einem Durchmesser von 6,5mm zu verwenden.
Beachten Sie bei der Installation die Sicherheitshinweise
Wichtig!
im Generator und PMGi Handbuch
Beachten Sie die örtlichen und nationalen Einbauvorschriften. Elektroinstallationen dürfen nur von ausgebildeten
Fachkräften ausgeführt werden.
8.9.1 Elektrischer Anschluss
Die elektrischen Anschlüsse dürfen nur vom Fachmann ausgeführt werden. Nationale Bestimmungen und die
Sicherheitshinweise im Generatorhandbuch sind zu beachten.
Sollte eine Kabelverlängerung durchgeführt werden, so ist auf der PMGi Ausgangsseite ein isoliertes Feuersicheres
Gummikabel zu verwenden. Die Kabellänge und der Kabelquerschnitt sind vom Spannungsabfall abhängig. Der
Spannungsabfall im Kabel darf 2,5% der Nominalspannung nicht überschreiten.
Beachten Sie die Pinbelegung der Buchsen. Siehe "Buchsenbelegung des PMGi 5000" auf Seite 95
8.9.1.1 Anschluss an ein RCD überwachtes System
Der PMGi ist vorbereitet für den Anschluss an ein RCD überwachtes System.
Der Ausgang des PMGi (PE,N,L) ist 1:1 mit dem Eingang der Unterverteilung auf der Kundenseite zu verbinden.
Hierbei werden Phase und Neutralleiter (L,N) mit dem Eingang des RCD verbunden. Der PE wird mit dem PE in der
Unterverteilung verbunden. Nach der Installation ist die Funktion des RCD zu testen.

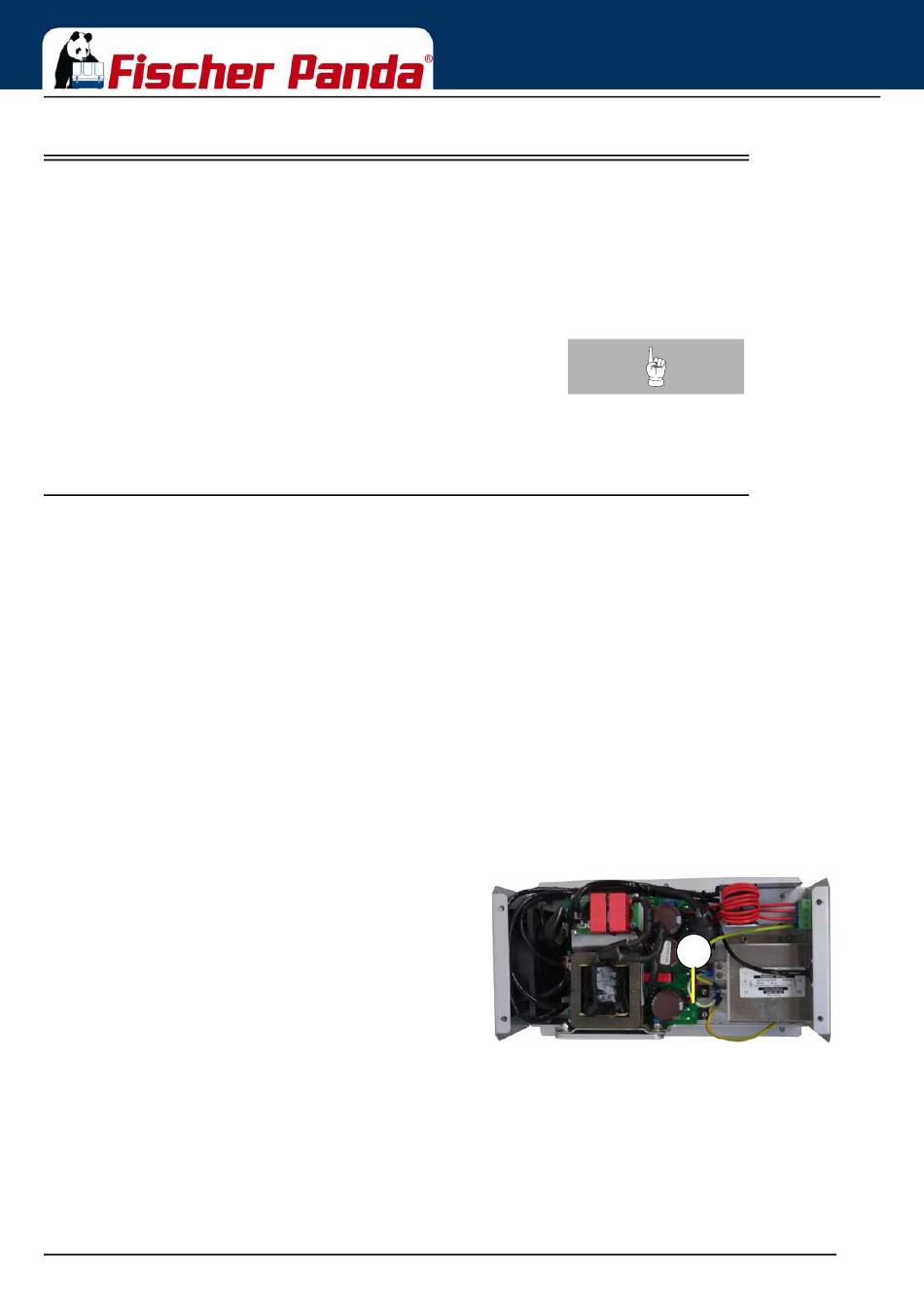

PE-N Brücke
Fig. 8.9-1: PE-N Brücke
Innerhab des PMGi ist eine PE-N Brücke verbaut.
1
8.9.1.2 Anschluss an Systeme mit Isolationsüberwachung.
Für den Einsatz des PMGi in einem isolations überwachten Netz, muss die interne PE-N Brücke im PMGi entfernt
werden.
Eine entsprechende Anleitung zum Entfernen der PE-N Brücke können Sie unter:
Seite/Page 100 - Kaptitel/Chapter 8: Inverter Panda PMGi 5000
