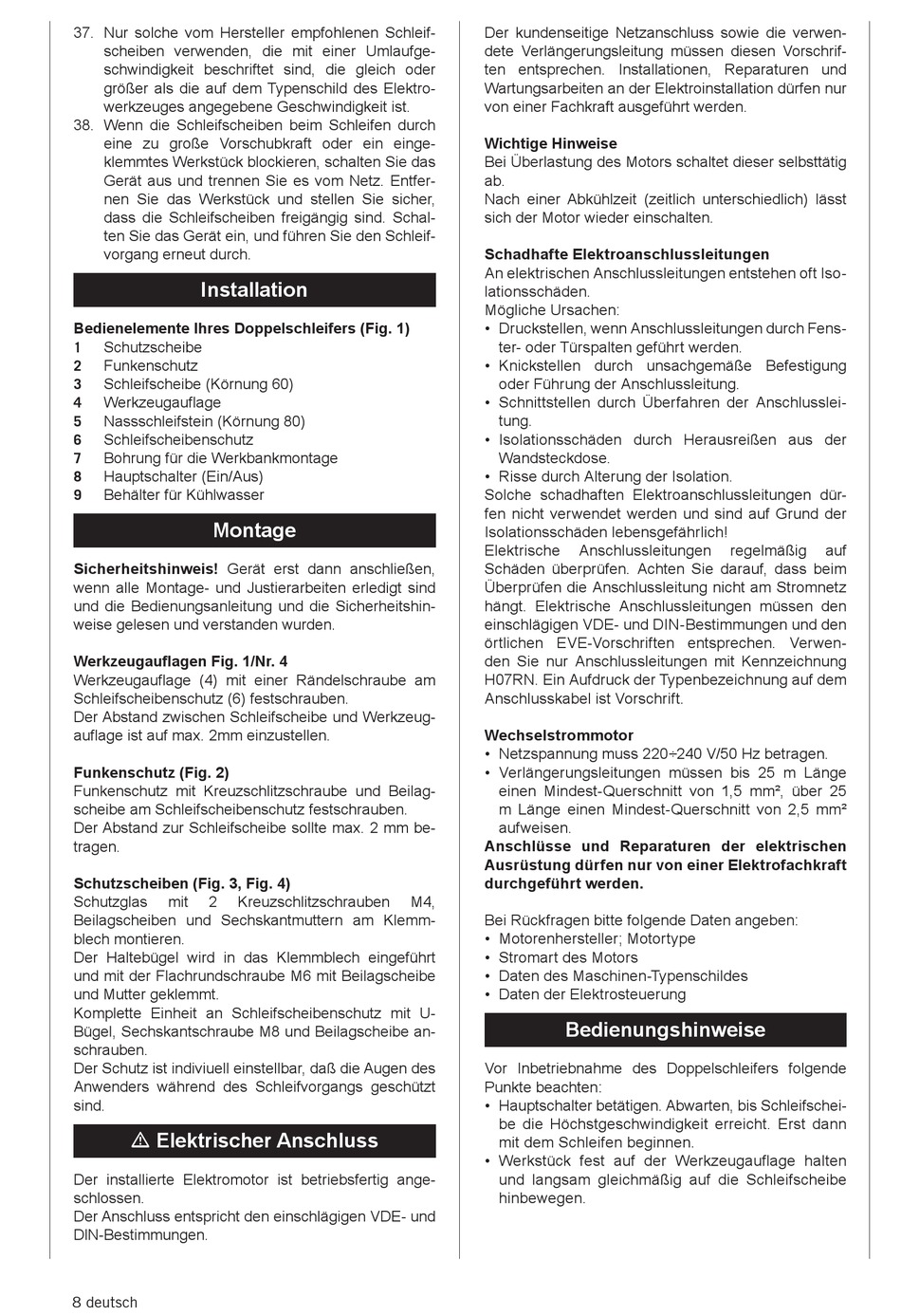

37. Nur solche vom Hersteller empfohlenen Schleif-
scheiben verwenden, die mit einer Umlaufge-
schwindigkeit beschriftet sind, die gleich oder
größer als die auf dem Typenschild des Elektro-
werkzeuges angegebene Geschwindigkeit ist.
38. Wenn die Schleifscheiben beim Schleifen durch
eine zu große Vorschubkraft oder ein einge-
klemmtes Werkstück blockieren, schalten Sie das
Gerät aus und trennen Sie es vom Netz. Entfer-
nen Sie das Werkstück und stellen Sie sicher,
dass die Schleifscheiben freigängig sind. Schal-
ten Sie das Gerät ein, und führen Sie den Schleif-
vorgang erneut durch.

Installation

Bedienelemente Ihres Doppelschleifers (Fig. 1)
Schutzscheibe
1
Funkenschutz
2
Schleifscheibe (Körnung 60)
3
Werkzeugauflage
4
Nassschleifstein (Körnung 80)
5
Schleifscheibenschutz
6
Bohrung für die Werkbankmontage
7
Hauptschalter (Ein/Aus)
8
Behälter für Kühlwasser
9

Montage

Sicherheitshinweis! Gerät erst dann anschließen,
wenn alle Montage- und Justierarbeiten erledigt sind
und die Bedie nungsanleitung und die Sicherheitshin-
weise gelesen und verstanden wurden.
Werkzeugauflagen Fig. 1/Nr. 4
Werkzeugauflage (4) mit einer Rändelschraube am
Schleifscheibenschutz (6) festschrauben.
Der Abstand zwischen Schleifscheibe und Werkzeug-
auflage ist auf max. 2mm einzustellen.
Funkenschutz (Fig. 2)
Funkenschutz mit Kreuzschlitzschraube und Beilag-
scheibe am Schleifscheibenschutz festschrauben.
Der Abstand zur Schleifscheibe sollte max. 2 mm be-
tragen.
Schutzscheiben (Fig. 3, Fig. 4)
Schutzglas mit 2 Kreuzschlitzschrauben
Beilagschei ben und Sechskantmuttern am Klemm-
blech montieren.
Der Haltebügel wird in das Klemmblech eingeführt
und mit der Flachrundschraube M6 mit Beilagscheibe
und Mutter geklemmt.
Komplette Einheit an Schleifscheibenschutz mit U-
Bügel, Sechskantschraube M8 und Beilagscheibe an-
schrauben.
Der Schutz ist indiviuell einstellbar, daß die Augen des
Anwenders während des Schleifvorgangs geschützt
sind.
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlos sen.
Der Anschluss entspricht den einschlägigen VDE- und
DlN-Bestimmungen.
8 deutsch
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten ent spre chen. Installationen, Reparaturen und
Wartungsarbeiten an der Elektroinstallation dürfen nur
von einer Fachkraft ausge führt werden.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbsttätig
ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt
sich der Motor wieder einschalten.
Schadhafte Elektroanschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Mögliche Ursachen:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektroanschlussleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolationsschäden lebensgefährlich!
Elektrische Anschlussleitungen
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt. Elektrische Anschlussleitungen müssen den
einschlägigen VDE- und DIN-Bestimmungen und den
örtlichen EVE-Vorschriften entsprechen. Verwen-
den Sie nur Anschlussleitungen mit Kennzeichnung
H07RN. Ein Aufdruck der Typenbezeichnung auf dem
Anschlusskabel ist Vorschrift.
Wechselstrommotor
• Netzspannung muss 220÷240 V/50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge
einen Mindest-Querschnitt von 1,5 mm², über 25
m Länge ei nen Mindest-Querschnitt von 2,5 mm²
aufweisen.
Anschlüsse und Reparaturen der elektrischen
Ausrüstung dürfen nur von einer Elektrofachkraft
durchgeführt werden.
M4,
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller; Motortype
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten der Elektrosteuerung

Bedienungshinweise

Vor Inbetriebnahme des Doppelschleifers folgende
Punkte be achten:
• Hauptschalter betätigen. Abwarten, bis Schleifschei-
be die Höchstgeschwindigkeit erreicht. Erst dann
mit dem Schleifen beginnen.
• Werkstück fest auf der Werkzeugauflage halten
und langsam gleichmäßig auf die Schleifscheibe
hinbewe gen.
regelmäßig auf
