Fig. 5
5
1
6
8
4
9
Fig. 5.1
4
C
B
10 international
• Kühlmittel nicht direkt auf die Schleifscheibe auftra-
gen. Kühlmittel kann die Bindungsstärke der Schleif-
scheibe beeinträchtigen und so zu deren Ausfall füh-
ren.
• Funken können gefährlich sein. Nicht in der Nähe ent-
flammbarer Gase oder Flüssigkeiten schleifen.
• Beim Anschalten des Gerätes seitlich zur Schleifschei-
be stehen.
• Schleifscheibe nur an der Stirnseite abrichten. Durch
Schleifen an den Seitenflächen kann die Schleifscheibe
zu dünn werden für den sicheren Gebrauch.
• Schleifen erzeugt Hitze. Werkstück erst dann anfassen,
wenn es ausreichend abgekühlt ist.
• Nur solche Schleifscheiben verwenden, die für den si-
cheren Gebrauch auf den Doppelschleifer ausgelegt
sind. Keine Schleifscheibe verwenden, deren angege-
bene Höchstumlaufgeschwindigkeit niedriger als die
Drehzahlangabe des Gerätes ist.

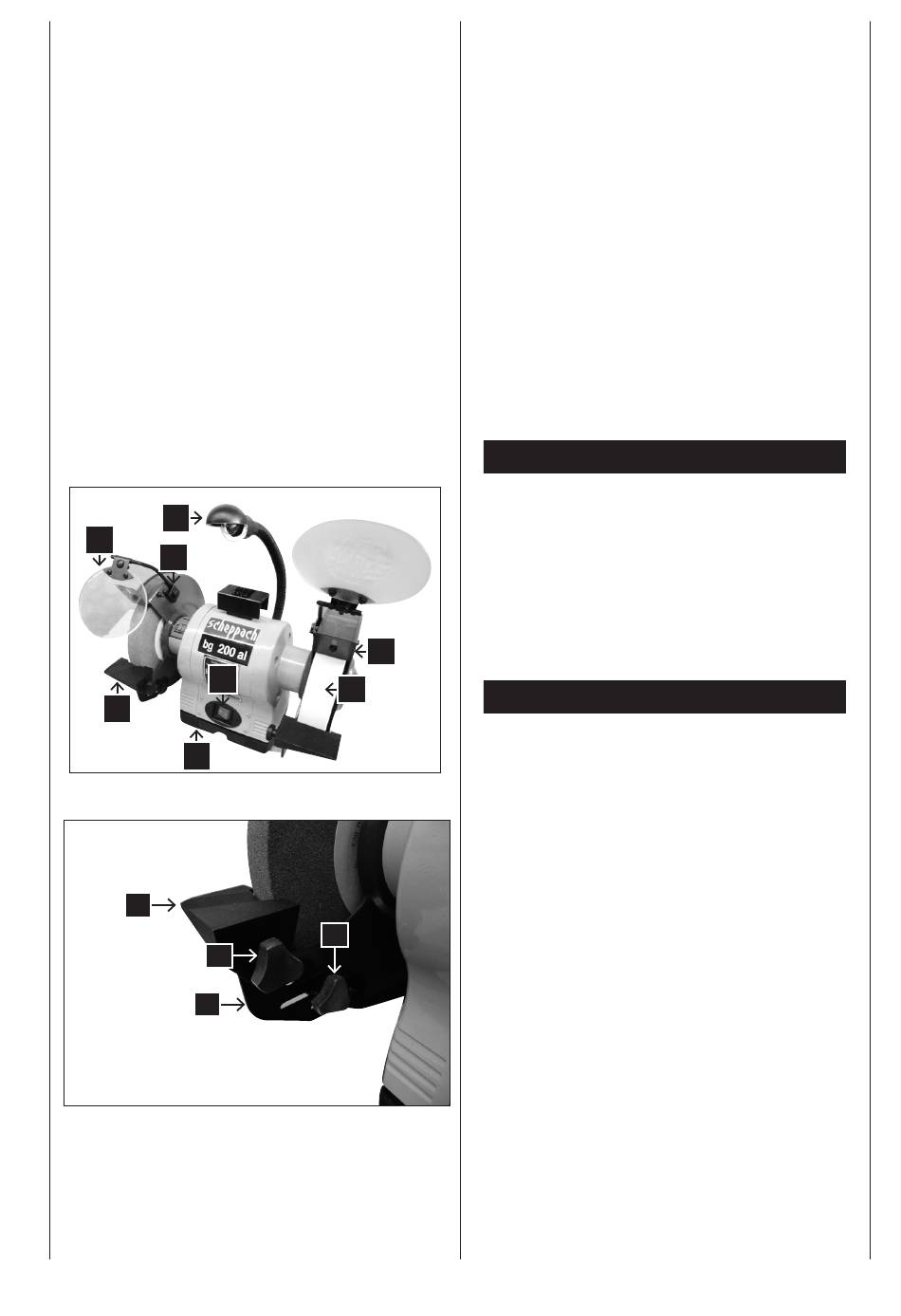

Bedienelemente Ihres Doppelschleifers (Fig. 5)
1
2
3
4
5
6
7
8
2
9
3
SICHERHEITSHINWEIS! Gerät erst dann anschließen, wenn
alle Montage-und Justierarbeiten erledigt sind und die Be-
dienungsanleitung und die Sicherheitshinweise gelesen
und verstanden wurden.
Werkzeugauflage Fig. 5/Nr. 4, Fig. 5.1
1 Setzen Sie die Führungsplatte (a) mit der unteren Aus-
sparung auf den Stift, schieben in die obere Aussparung
die Schlossschraube M 5 x 70 und sichern diese mit
Scheibe und einer Griffmutter M 5 (b).
2 Nun setzen Sie die Auflageplatte (4) in die Führungs-
A
platte und sichern diese mit einer Scheibe und einer
Griffmutter M 5 (c). Achten Sie darauf dass die Aufla-
geplatte parallel zur Achse steht und der Abstand zur
Schleifscheibe max. 2 mm betragen darf.

Installation

Schutzscheibe
Funkenschutz
Schleifscheiben (Körnung links: 60, rechts: 100)
Werkzeugauflage
Lampe
Schleifscheibenschutz
Bohrung für die Werkbankmontage
Hauptschalter (Ein/Aus)
Behälter für Kühlwasser

montage
