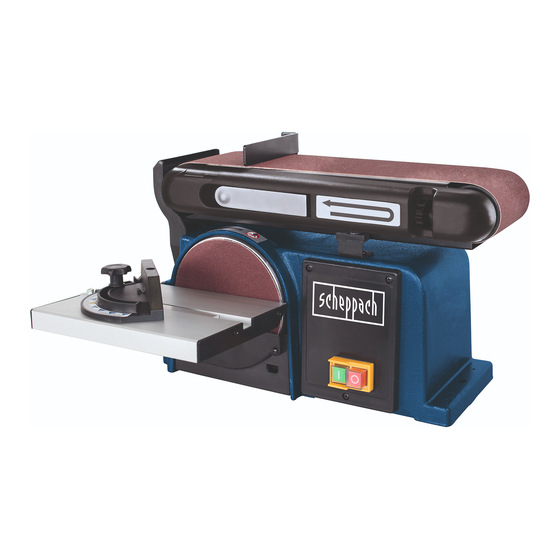

Band- und Teller-Schleifmaschine
DE
Originalbedienungsanleitung
Belt and disc sander
GB
Translation of original instruction manual
6
18
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach BGB915
Inhaltszusammenfassung für Scheppach BGB915
- Seite 1 Art.Nr. 5903306972 AusgabeNr. 5903306850 Rev.Nr. 01/02/2021 BGB915 Band- und Teller-Schleifmaschine Originalbedienungsanleitung Belt and disc sander Translation of original instruction manual Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 1,6 mm www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 6: Erklärung Der Symbole Auf Dem Gerät
Achtung! Verletzungsgefahr! Nicht in die laufende Schleifscheibe greifen! Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müs- sen Sie das Gerät ausschalten und von der Stromversorgung trennen. 6 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 7: Inhaltsverzeichnis
Transport ....................13 Arbeitshinweise ..................13 Reinigung und Wartung ............... 14 Lagerung ....................14 Elektrischer Anschluss ................. 15 Entsorgung und Wiederverwertung ............. 15 Störungsabhilfe ..................16 DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Einleitung
Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Bestimmungsgemäße Verwendung
Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schla- ges. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 10 Sie nach vielfachem Gebrauch mit sichere Bedienung und Kontrolle des Elektro- dem Elektrowerkzeug vertraut sind. Achtloses werkzeugs in unvorhergesehenen Situationen. Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 11: Zusätzliche Sicherheitsregeln Für Die Band- Und Tellerschleifmaschine
• Halten Sie das Werkstück fest, wenn Sie es schlei- fen. • Verwenden Sie immer den Anschlag, wenn Sie die Bandschleifmaschine in horizontaler Position verwenden. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 12: Restrisiken
• Das Schleifband (6) muss mittig auf der Schleif- fläche laufen, ist dies nicht der Fall, so kann dies über die Rändelschraube (8) nachjustiert werden. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Schleifpapier Auf Schleifteller (11) Ersetzen
Zentrum der Schleifscheibe, niemals darü- um den Untergrund nicht zu beschädigen, Sechs- ber hinaus! Verletzungsgefahr durch wegschleudern- kantschrauben dagegen müssen überstehen, damit des Werkstück! Beilagscheiben und Sechskantmuttern angebracht werden können. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Reinigung Und Wartung
• Halten Sie das Werkstück fest. Passen Sie auf Ihre Finger auf! Verletzungsgefahr! • Drücken Sie das Werkstück gleichmäßig gegen die Schleifscheibe und bewegen es dabei von links bis ins Zentrum der Schleifscheibe. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 15: Elektrischer Anschluss
Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben: • Stromart des Motors • Daten des Maschinen-Typenschildes • Daten des Motor-Typschildes DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 16: Störungsabhilfe
Ersetzen Sie das Band oder die Scheibe. Schleifens. überzogen mit Schmiermittel. Zu starker Druck wurde auf das Reduzieren Sie den Druck auf das Werkstück ausgeübt. Werkstück. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: Garantiebedingungen
Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;... -
Seite 18: Explanation Of The Symbols On The Equipment
Important! Risk of injury. Never reach into the running saw blade! Warning! Before installation, cleaning, alterations, maintenance, storage and transport switch off the device and disconnect it from the power supply. 18 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 19 Transport ....................25 Working instructions ................25 Cleaning and maintenance ..............25 Storage ....................26 Electrical connection ................26 Disposal and recycling ................. 26 Troubleshooting ..................27 GB | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 20: Introduction
The minimum age requirement must be complied with. 20 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 21: Intended Use
Distractions can cause you from moving parts. Loose clothes, jewellery or to lose control. long hair can be caught in moving parts. GB | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 22 • Do not wear gloves. Do not hold the workpiece with a cloth during sanding. 22 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 23: Remaining Hazards
(6) must be able to run freely. Table size 225 x 160 mm Table tilt 0°-45° Weight 16.5 kg Motor 230-240 V~ / 50 Hz Power 370 W GB | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 24 • Place belt/disc sander on workbench aligning speed again. holes in the base with holes drilled in the work- bench. 24 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 25: Transport
(7). Apply only enough pressure to al- low the sanding belt to remove the material. GB | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 26: Storage
AC motor: • The mains voltage must be 220 - 240 V~. • Extension cables up to 25 m long must have a cross-section of 1.5 mm 26 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 27: Troubleshooting
Sanding disc or belt covered Replace disc or belt. The wood gets burnt with grease. during sanding. Excessive pressure on work- Reduce pressure on workpiece. piece. GB | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 28 Main Winding Blue Black Secondary Winding White Black Black Brown Yellow/Green Brown Blue www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 30 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 31: Ce-Konformitätserklärung
Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 01.02.2021 __________________________ Unterschrift / Andreas Pecher / Head of Project Management Documents registar: Dawid Hudzik Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 32 és egyéb kártérítési igények ki vannak zárva. idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
