Scheppach 4903303901 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Schleifmaschinen
  5. 4903303901
  6. Originalbetriebsanleitung
Scheppach 4903303901 Originalbetriebsanleitung

Scheppach 4903303901 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für 4903303901:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
4903303901 / 4903303924
AusgabeNr.
5903302850
Rev.Nr.
06/06/2017
bgs 700

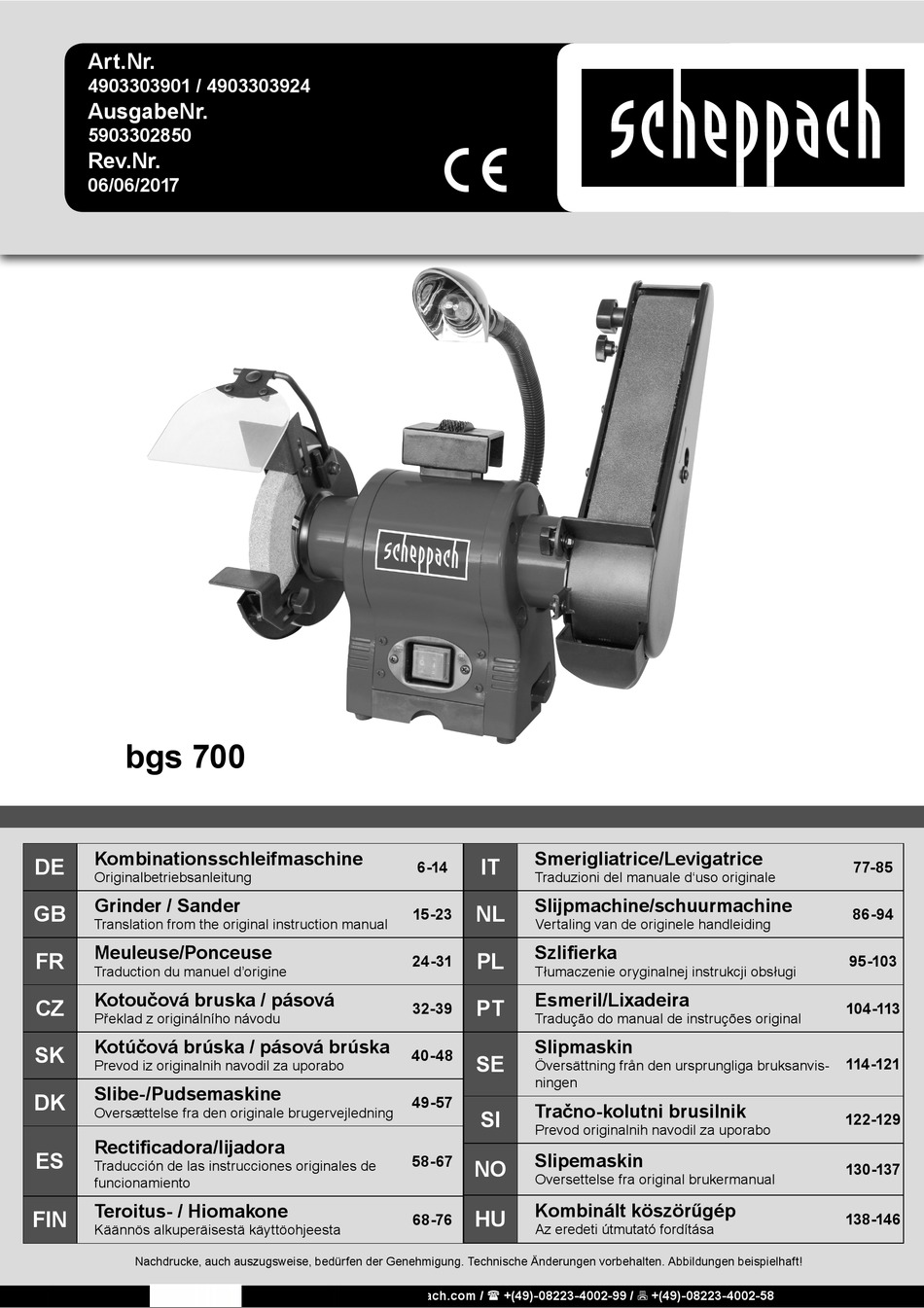

Kombinationsschleifmaschine
DE
Originalbetriebsanleitung
Grinder / Sander
GB
Translation from the original instruction manual
Meuleuse/Ponceuse
FR
Traduction du manuel d'origine
Kotoučová bruska / pásová
CZ
Překlad z originálního návodu
Kotúčová brúska / pásová brúska
SK
Prevod iz originalnih navodil za uporabo
Slibe-/Pudsemaskine
DK
Oversættelse fra den originale brugervejledning
Rectificadora/lijadora
ES
Traducción de las instrucciones originales de
funcionamiento
Teroitus- / Hiomakone
FIN
Käännös alkuperäisestä käyttöohjeesta
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Smerigliatrice/Levigatrice
IT
6-14
Traduzioni del manuale d'uso originale
Slijpmachine/schuurmachine
NL
15-23
Vertaling van de originele handleiding
Szlifierka
PL
24-31
Tłumaczenie oryginalnej instrukcji obsługi
Esmeril/Lixadeira
PT
32-39
Tradução do manual de instruções original
Slipmaskin
40-48
SE
Översättning från den ursprungliga bruksanvis-
ningen
49-57
Tračno-kolutni brusilnik
SI
Prevod originalnih navodil za uporabo
Slipemaskin
58-67
NO
Oversettelse fra original brukermanual
Kombinált köszörűgép
HU
68-76
Az eredeti útmutató fordítása
77-85
86-94
95-103
104-113
114-121
122-129
130-137
138-146

Werbung

loading

Verwandte Anleitungen für Scheppach 4903303901

Inhaltszusammenfassung für Scheppach 4903303901

  • Seite 1 Oversettelse fra original brukermanual funcionamiento Kombinált köszörűgép Teroitus- / Hiomakone 68-76 138-146 Käännös alkuperäisestä käyttöohjeesta Az eredeti útmutató fordítása Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 2 þess í samræmi við innlend lög, verða brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner rafmagnstæki sem úr sér gengin. miljøet mest muligt. 2 / 54  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 3 Fig. 1 Fig. 2 Fig. 3 max. 2 mm 3 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 4 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 5 Fig. 10 Fig. 11 Fig. 12  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 6: Inhaltsverzeichnis

    Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Technische Daten Vor Inbetriebnahme Bedienung Reinigung und Wartung Lagerung und Transport Elektrischer Anschluss Entsorgung und Wiederverwertung Störungsabhilfe Konformitätserklärung Garantieurkunde 6 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 7: Erklärung Der Symbole Auf Dem Gerät

    Zeichen versehen Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsge- m Vorsicht! fahr. Bei Nichtbeachtung dieser Anweisung besteht Lebensgefahr bzw. die Gefahr m Warnung! schwerer Verletzungen. 7 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 8: Einleitung

    Neben den in dieser Bedienungsanleitung enthalte- nen Si cherheitshinweisen und den besonderen Vor- schriften Ih res Landes sind die für den Betrieb bau- gleicher Geräte allgemein anerkannten technischen Regeln zu beachten. 8 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 9: Bestimmungsgemäße Verwendung

    Schuhwerk emp- fehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 9. Benutzen Sie eine Schutzbrille • Verwenden Sie eine Atemmaske bei stauberzeu- genden Arbeiten. 9 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 10 • Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden er- forderlich. 10 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 11 23,17 m/s m/s = (d x 3,14 Personen treffen oder entflammbare Substanzen x n) / (60 x 1000) d = Durchmesser der Schleif- entzünden. scheibe in mm, n = Motordrehzahl pro Minute. 11 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 12: Technische Daten

    Andernfalls würde er ein, so dass der Verschleiß der Scheibe ausgegli- sich unzulässig erwärmen. Während der Pause kühlt chen wird. sich der Motor wieder auf seine Ausgangstemperatur 12 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 13: Bedienung

    Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei nied- rigem Druck aus. 13 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 14: Lagerung Und Transport

    Schleifscheibe / Schleifband ist fettig. durch das Schleifen Brandstel- b) Auf das Werkstück wird zu viel Druck b) Geringeren Druck auf das Werkstück len auf ausgeübt. ausüben. 14 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 15 Intended use Safety information Technical data Before operation Operation Cleaning and Maintenance Storage and Transport Electrical connection Disposal and recycling Troubleshooting Declaration of conformity Guarantee certificate 15 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 16: Explanation Of The Symbols On The Equipment

    Failure to follow thes-ay cause light to medium risk of injury Failure to follow these instructions may cause danger to life or danger of serious m Warning! injuries 16 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 17: Introduction

    17 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 18: Intended Use

    Use clamps or a vice to hold work. It’s safer than using your hand and it frees both hands to oper- ate tool. 12. Don’t overreach Keep proper footing and balance at all times. 18 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 19 19 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 20 Never enlarge a grinding wheels’ mounting hole by subsequent drilling. 20 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 21: Technical Data

    (8) is as small as possible and cer- tainly does not exceed 2 mm. • Adjust the workpiece supports (8) periodically to compensate for wear on the dry grinding wheel. 21 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 22: Operation

    Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. 22 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 23: Storage And Transport

    Sanding disc or belt covered with a)Replace disc or belt. The wood gets burnt grease. during b) Excessive pressure on workpiece. b) Reduce pressure on workpiece. sanding. 23 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 24 Avant la mise en service Commande Nettoyage et maintenance Stockage et transport Branchement Electrique Mise au rebut et recyclage Dépannage Déclaration de conformité Bon de garantie 24 / 152  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
