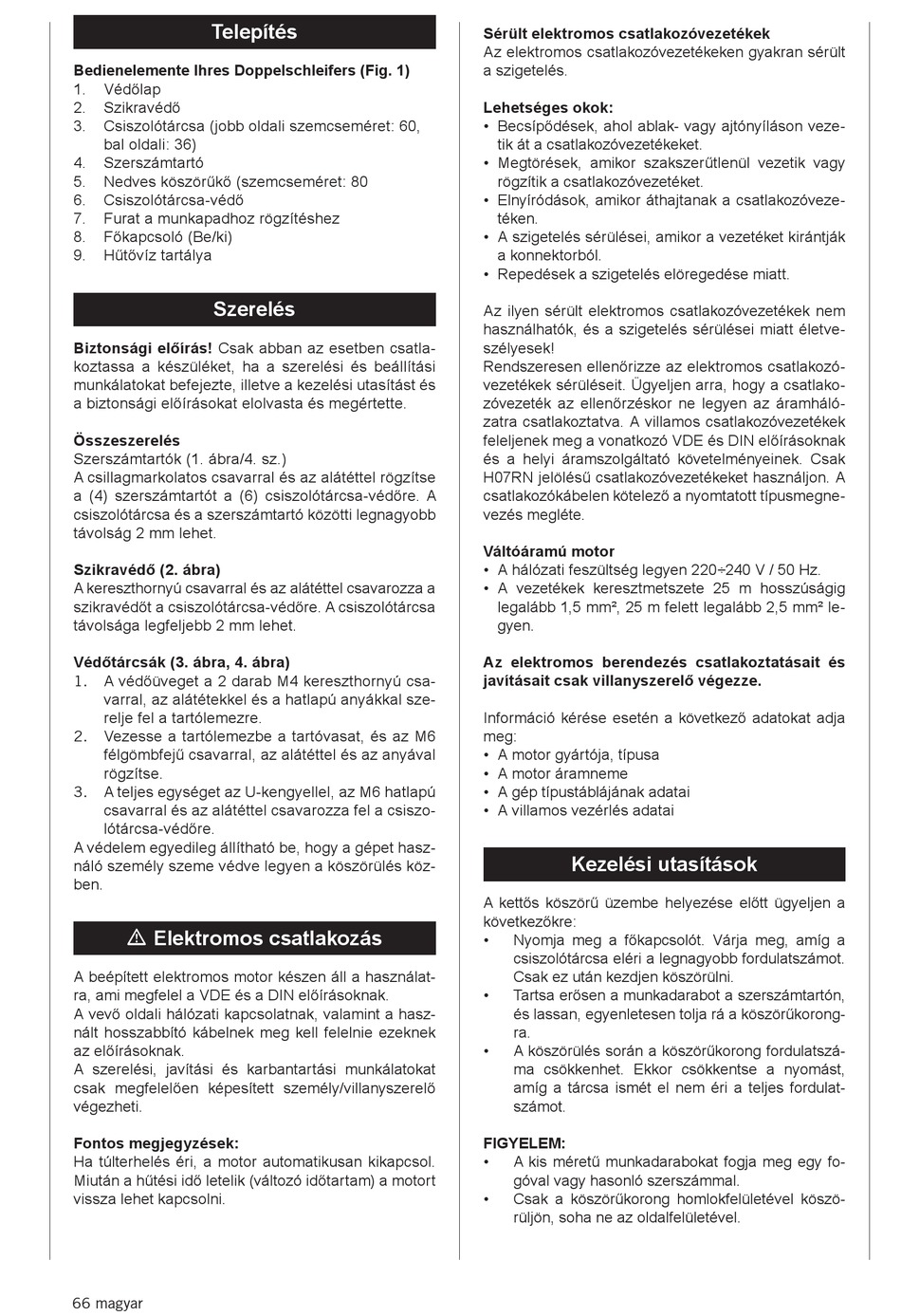

Telepítés
Bedienelemente Ihres Doppelschleifers (Fig. 1)
1. Védőlap
2. Szikravédő
3. Csiszolótárcsa (jobb oldali szemcseméret: 60,
bal oldali: 36)
4. Szerszámtartó
5. Nedves köszörűkő (szemcseméret: 80
6. Csiszolótárcsa-védő
7. Furat a munkapadhoz rögzítéshez
8. Főkapcsoló (Be/ki)
9. Hűtővíz tartálya
Szerelés
Biztonsági előírás! Csak abban az esetben csatla-
koztassa a készüléket, ha a szerelési és beállítási
munkálatokat befejezte, illetve a kezelési utasítást és
a biztonsági előírásokat elolvasta és megértette.
Összeszerelés
Szerszámtartók (1. ábra/4. sz.)
A csillagmarkolatos csavarral és az alátéttel rögzítse
a (4) szerszámtartót a (6) csiszolótárcsa-védőre. A
csiszolótárcsa és a szerszámtartó közötti legnagyobb
távolság 2 mm lehet.
Szikravédő (2. ábra)
A kereszthornyú csavarral és az alátéttel csavarozza a
szikravédőt a csiszolótárcsa-védőre. A csiszolótárcsa
távolsága legfeljebb 2 mm lehet.
Védőtárcsák (3. ábra, 4. ábra)
A védőüveget a 2 darab M4 kereszthornyú csa-
1.
varral, az alátétekkel és a hatlapú anyákkal sze-
relje fel a tartólemezre.
2. Vezesse a tartólemezbe a tartóvasat, és az M6
félgömbfejű csavarral, az alátéttel és az anyával
rögzítse.
A teljes egységet az U-kengyellel, az M6 hatlapú
3.
csavarral és az alátéttel csavarozza fel a csiszo-
lótárcsa-védőre.
A védelem egyedileg állítható be, hogy a gépet hasz-
náló személy szeme védve legyen a köszörülés köz-
ben.
m Elektromos csatlakozás
A beépített elektromos motor készen áll a használat-
ra, ami megfelel a VDE és a DIN előírásoknak.
A vevő oldali hálózati kapcsolatnak, valamint a hasz-
nált hosszabbító kábelnek meg kell felelnie ezeknek
az előírásoknak.
A szerelési, javítási és karbantartási munkálatokat
csak megfelelően képesített személy/villanyszerelő
végezheti.
Fontos megjegyzések:
Ha túlterhelés éri, a motor automatikusan kikapcsol.
Miután a hűtési idő letelik (változó időtartam) a motort
vissza lehet kapcsolni.
66 magyar
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékeken gyakran sérült
a szigetelés.
Lehetséges okok:
• Becsípődések, ahol ablak- vagy ajtónyíláson veze-
tik át a csatlakozóvezetékeket.
• Megtörések, amikor szakszerűtlenül vezetik vagy
rögzítik a csatlakozóvezetéket.
• Elnyíródások, amikor áthajtanak a csatlakozóveze-
téken.
• A szigetelés sérülései, amikor a vezetéket kirántják
a konnektorból.
• Repedések a szigetelés elöregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem
használhatók, és a szigetelés sérülései miatt életve-
szélyesek!
Rendszeresen ellenőrizze az elektromos csatlakozó-
vezetékek sérüléseit. Ügyeljen arra, hogy a csatlako-
zóvezeték az ellenőrzéskor ne legyen az áramháló-
zatra csatlakoztatva. A villamos csatlakozóvezetékek
feleljenek meg a vonatkozó VDE és DIN előírásoknak
és a helyi áramszolgáltató követelményeinek. Csak
H07RN jelölésű csatlakozóvezetékeket használjon. A
csatlakozókábelen kötelező a nyomtatott típusmegne-
vezés megléte.
Váltóáramú motor
• A hálózati feszültség legyen 220÷240 V / 50 Hz.
• A vezetékek keresztmetszete 25 m hosszúságig
legalább 1,5 mm², 25 m felett legalább 2,5 mm² le-
gyen.
Az elektromos berendezés csatlakoztatásait és
javításait csak villanyszerelő végezze.
Információ kérése esetén a következő adatokat adja
meg:
• A motor gyártója, típusa
• A motor áramneme
• A gép típustáblájának adatai
• A villamos vezérlés adatai
Kezelési utasítások
A kettős köszörű üzembe helyezése előtt ügyeljen a
következőkre:
• Nyomja meg a főkapcsolót. Várja meg, amíg a
csiszolótárcsa eléri a legnagyobb fordulatszámot.
Csak ez után kezdjen köszörülni.
• Tartsa erősen a munkadarabot a szerszámtartón,
és lassan, egyenletesen tolja rá a köszörűkorong-
ra.
• A köszörülés során a köszörűkorong fordulatszá-
ma csökkenhet. Ekkor csökkentse a nyomást,
amíg a tárcsa ismét el nem éri a teljes fordulat-
számot.
FIGYELEM:
• A kis méretű munkadarabokat fogja meg egy fo-
góval vagy hasonló szerszámmal.
• Csak a köszörűkorong homlokfelületével köszö-
rüljön, soha ne az oldalfelületével.
