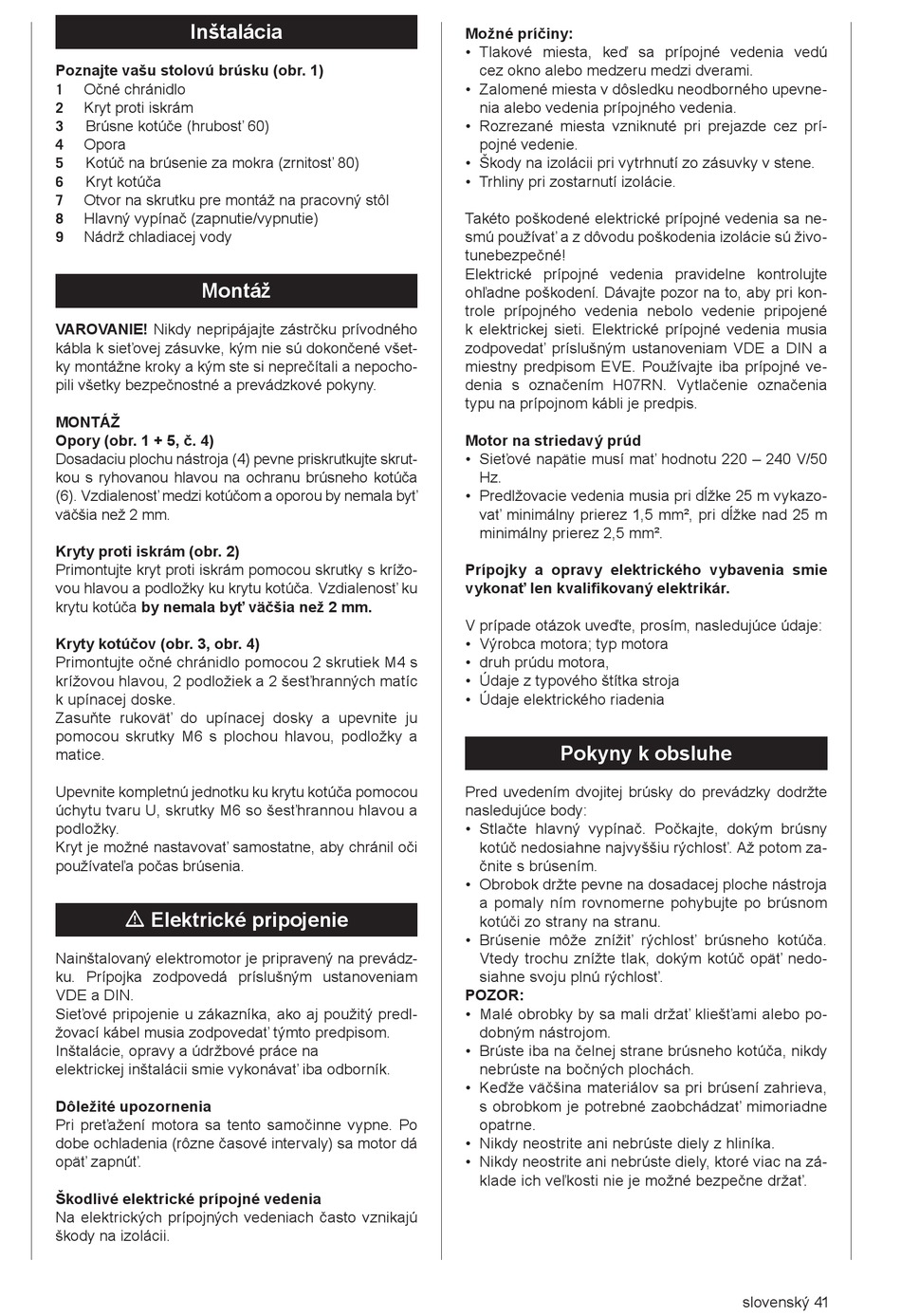

Inštalácia
Poznajte vašu stolovú brúsku (obr. 1)
Očné chránidlo
1
Kryt proti iskrám
2
Brúsne kotúče (hrubosť 60)
3
Opora
4
Kotúč na brúsenie za mokra (zrnitosť 80)
5
Kryt kotúča
6
Otvor na skrutku pre montáž na pracovný stôl
7
Hlavný vypínač (zapnutie/vypnutie)
8
Nádrž chladiacej vody
9
Montáž
VAROVANIE! Nikdy nepripájajte zástrčku prívodného
kábla k sieťovej zásuvke, kým nie sú dokončené všet-
ky montážne kroky a kým ste si neprečítali a nepocho-
pili všetky bezpečnostné a prevádzkové pokyny.
MONTÁŽ
Opory (obr. 1 + 5, č. 4)
Dosadaciu plochu nástroja (4) pevne priskrutkujte skrut-
kou s ryhovanou hlavou na ochranu brúsneho kotúča
(6). Vzdialenosť medzi kotúčom a oporou by nemala byť
väčšia než 2 mm.
Kryty proti iskrám (obr. 2)
Primontujte kryt proti iskrám pomocou skrutky s krížo-
vou hlavou a podložky ku krytu kotúča. Vzdialenosť ku
krytu kotúča by nemala byť väčšia než 2 mm.
Kryty kotúčov (obr. 3, obr. 4)
Primontujte očné chránidlo pomocou 2 skrutiek M4 s
krížovou hlavou, 2 podložiek a 2 šesťhranných matíc
k upínacej doske.
Zasuňte rukoväť do upínacej dosky a upevnite ju
pomocou skrutky M6 s plochou hlavou, podložky a
matice.
Upevnite kompletnú jednotku ku krytu kotúča pomocou
úchytu tvaru U, skrutky M6 so šesťhrannou hlavou a
podložky.
Kryt je možné nastavovať samostatne, aby chránil oči
používateľa počas brúsenia.
m Elektrické pripojenie
Nainštalovaný elektromotor je pripravený na prevádz-
ku. Prípojka zodpovedá príslušným ustanoveniam
VDE a DIN.
Sieťové pripojenie u zákazníka, ako aj použitý predl-
žovací kábel musia zodpovedať týmto predpisom.
Inštalácie, opravy a údržbové práce na
elektrickej inštalácii smie vykonávať iba odborník.
Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po
dobe ochladenia (rôzne časové intervaly) sa motor dá
opäť zapnúť.
Škodlivé elektrické prípojné vedenia
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Možné príčiny:
• Tlakové miesta, keď sa prípojné vedenia vedú
cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú živo-
tunebezpečné!
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadne poškodení. Dávajte pozor na to, aby pri kon-
trole prípojného vedenia nebolo vedenie pripojené
k elektrickej sieti. Elektrické prípojné vedenia musia
zodpovedať príslušným ustanoveniam VDE a DIN a
miestny predpisom EVE. Používajte iba prípojné ve-
denia s označením H07RN. Vytlačenie označenia
typu na prípojnom kábli je predpis.
Motor na striedavý prúd
• Sieťové napätie musí mať hodnotu 220 – 240 V/50
Hz.
• Predlžovacie vedenia musia pri dĺžke 25 m vykazo-
vať minimálny prierez 1,5 mm², pri dĺžke nad 25 m
minimálny prierez 2,5 mm².
Prípojky a opravy elektrického vybavenia smie
vykonať len kvalifikovaný elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• Výrobca motora; typ motora
• druh prúdu motora,
• Údaje z typového štítka stroja
• Údaje elektrického riadenia
Pokyny k obsluhe
Pred uvedením dvojitej brúsky do prevádzky dodržte
nasledujúce body:
• Stlačte hlavný vypínač. Počkajte, dokým brúsny
kotúč nedosiahne najvyššiu rýchlosť. Až potom za-
čnite s brúsením.
• Obrobok držte pevne na dosadacej ploche nástroja
a pomaly ním rovnomerne pohybujte po brúsnom
kotúči zo strany na stranu.
• Brúsenie môže znížiť rýchlosť brúsneho kotúča.
Vtedy trochu znížte tlak, dokým kotúč opäť nedo-
siahne svoju plnú rýchlosť.
POZOR:
• Malé obrobky by sa mali držať kliešťami alebo po-
dobným nástrojom.
• Brúste iba na čelnej strane brúsneho kotúča, nikdy
nebrúste na bočných plochách.
• Keďže väčšina materiálov sa pri brúsení zahrieva,
s obrobkom je potrebné zaobchádzať mimoriadne
opatrne.
• Nikdy neostrite ani nebrúste diely z hliníka.
• Nikdy neostrite ani nebrúste diely, ktoré viac na zá-
klade ich veľkosti nie je možné bezpečne držať.
slovenský 41
