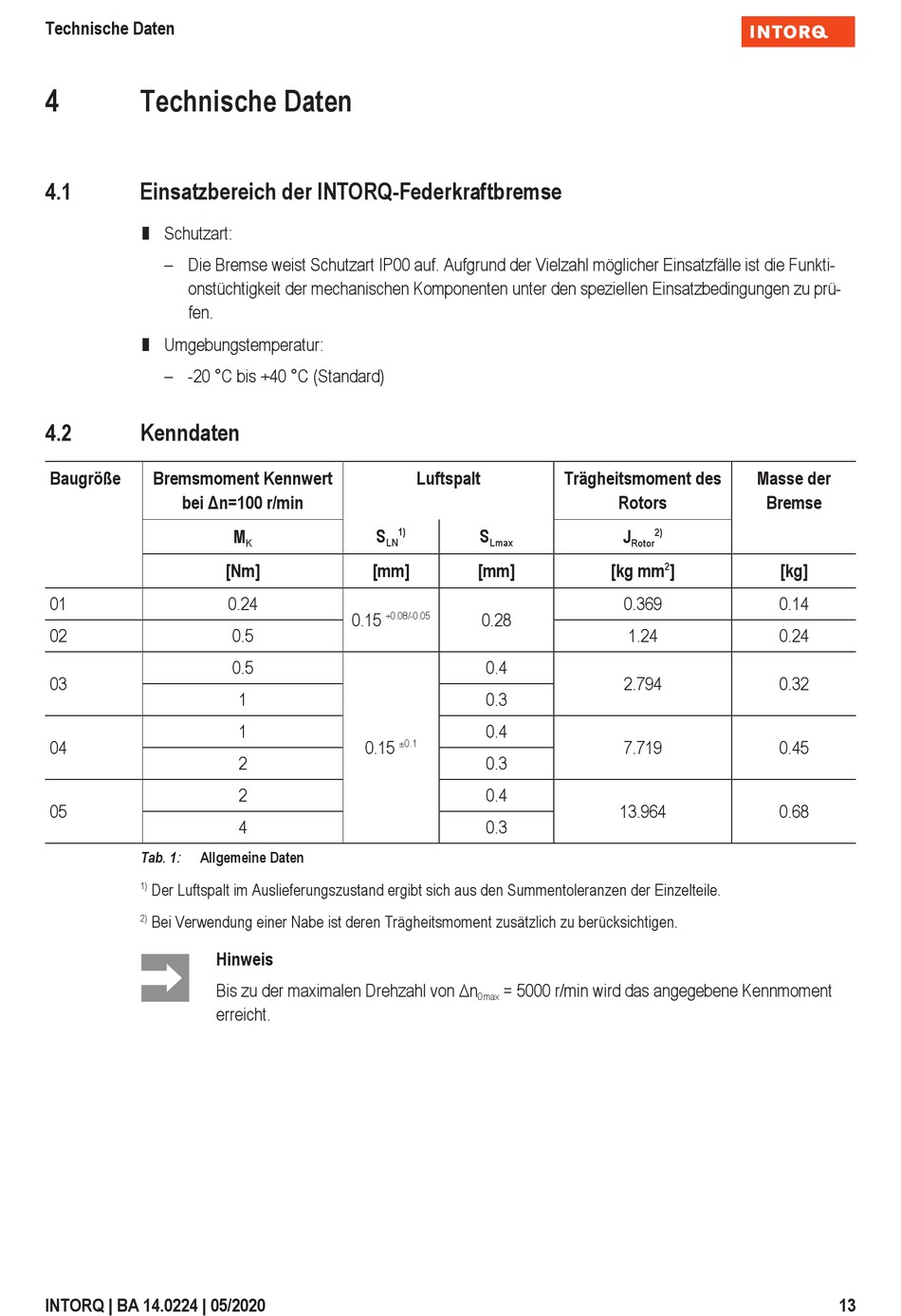

Technische Daten
4
Technische Daten
4.1
Einsatzbereich der INTORQ-Federkraftbremse
¾
Schutzart:
– Die Bremse weist Schutzart IP00 auf. Aufgrund der Vielzahl möglicher Einsatzfälle ist die Funkti-
onstüchtigkeit der mechanischen Komponenten unter den speziellen Einsatzbedingungen zu prü-
fen.
¾
Umgebungstemperatur:
– -20 °C bis +40 °C (Standard)
4.2
Kenndaten
Baugröße
Bremsmoment Kennwert
bei Δn=100 r/min
01
02
03
04
05
Tab. 1:
Allgemeine Daten
1)
Der Luftspalt im Auslieferungszustand ergibt sich aus den Summentoleranzen der Einzelteile.
2)
Bei Verwendung einer Nabe ist deren Trägheitsmoment zusätzlich zu berücksichtigen.
INTORQ | BA 14.0224 | 05/2020
S
M
K
[Nm]
[mm]
0.24
+0.08/-0.05
0.15
0.5
0.5
1
1
0.15
2
2
4
Hinweis
Bis zu der maximalen Drehzahl von Δn
erreicht.
Luftspalt
1)
S
LN
Lmax
[mm]
0.28
0.4
0.3
0.4
±0.1
0.3
0.4
0.3
= 5000 r/min wird das angegebene Kennmoment
0max
Trägheitsmoment des
Rotors
2)
J
Rotor
2
[kg mm
]
0.369
1.24
2.794
7.719
13.964
Masse der
Bremse
[kg]
0.14
0.24
0.32
0.45
0.68
13
