Technische Daten
3
Technische Daten
3.1
Produktbeschreibung
3.1.1
Flanschmontierte Kupplungen
Die Kupplung besteht aus dem Magnetteil (1) mit eingegossener Spule, dem Rotor (2) mit ein-
geklebtem Reibbelag und einem Ankerteil (5, 6, 7) mit Ankerscheibe und vorgespannter Ring-
feder. Das Magnetteil (1) wird zur Welle zentriert und an der Maschinenwand befestigt. Der
Rotor (2) wird über die Passfeder mit der Welle verbunden. Die Bauform 1.5 eignet sich beson-
ders für durchgehende Wellen. Das nach dem Anlegen einer Gleichspannung entstehende
Magnetfeld zieht die Ankerscheibe über den Luftspalt "s
(2). Das Drehmoment wird durch die Ringfeder spielfrei übertragen. Die vorgespannten Fe-
dern ziehen die Ankerscheibe nach Abschalten der Gleichspannung in die Ursprungslage zu-
rück. Die Kupplung ist restmomentfrei gelüftet.

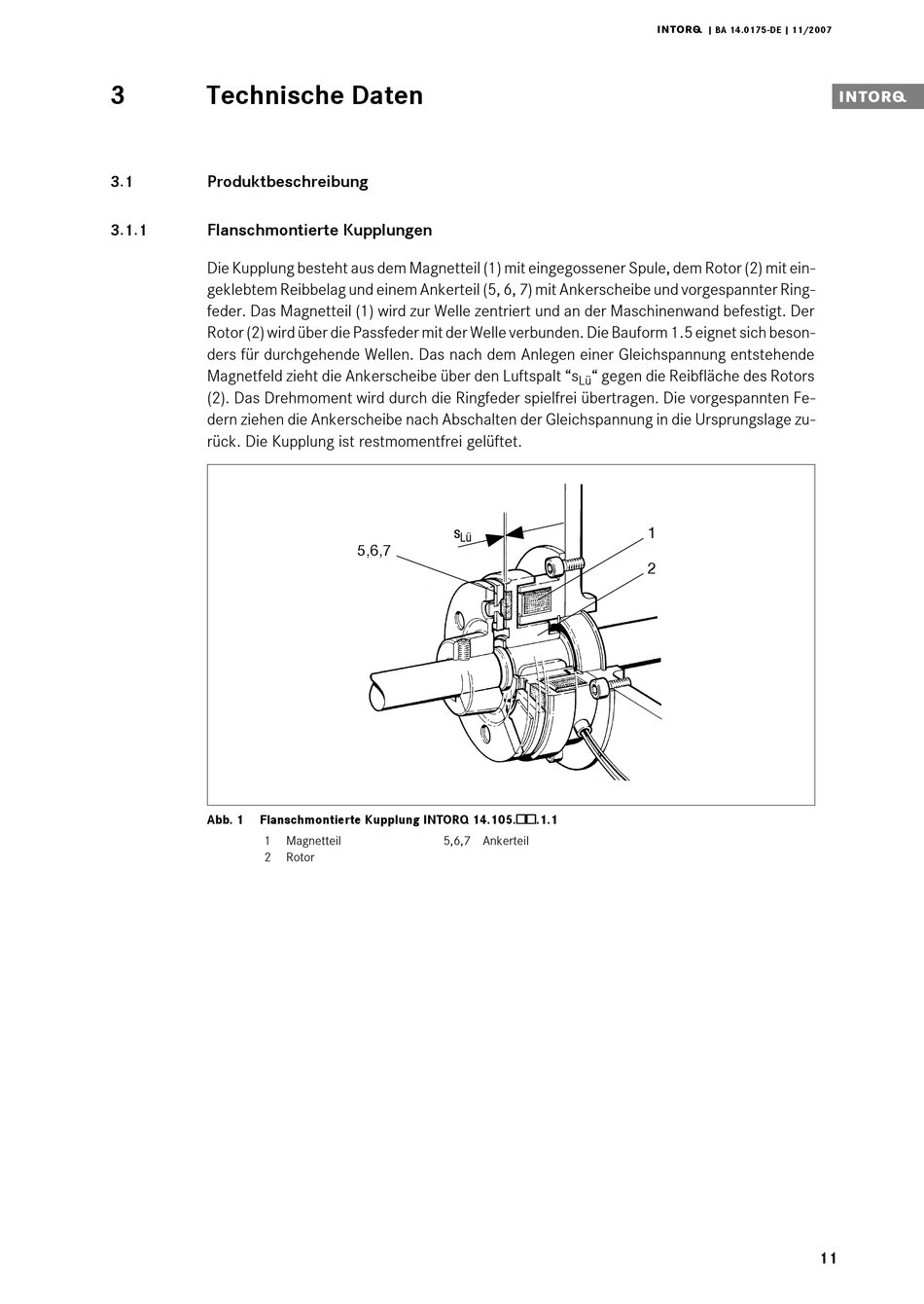

Flanschmontierte Kupplung INTORQ 14.105. .1.1
Abb. 1
1
2
s
RISIT
Magnetteil
5,6,7 Ankerteil
Rotor
" gegen die Reibfläche des Rotors
Lü
Lü
j | BA 14.0175-DE | 11/2007
N
O
11
i
