Mechanische Installation
Gehäuseseitige Montage der Bremse

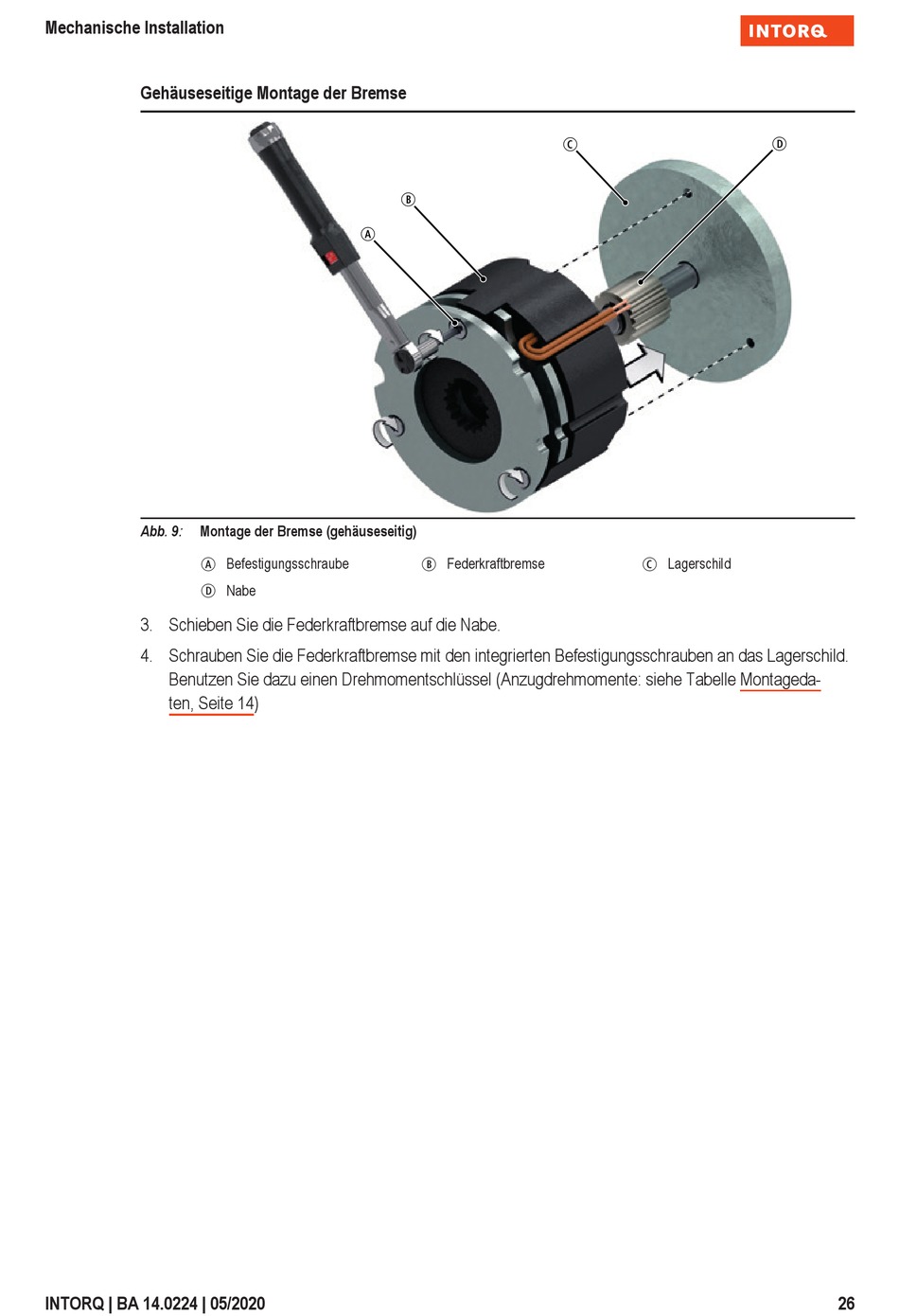

Abb. 9:
Montage der Bremse (gehäuseseitig)
A
D
3. Schieben Sie die Federkraftbremse auf die Nabe.
4. Schrauben Sie die Federkraftbremse mit den integrierten Befestigungsschrauben an das Lagerschild.
Benutzen Sie dazu einen Drehmomentschlüssel (Anzugdrehmomente: siehe Tabelle Montageda-
ten, Seite 14)
INTORQ | BA 14.0224 | 05/2020
A
Befestigungsschraube
Nabe
C
B
B
Federkraftbremse
D
C
Lagerschild
26
