Mechanische Installation
Flanschseitige Montage der Bremse

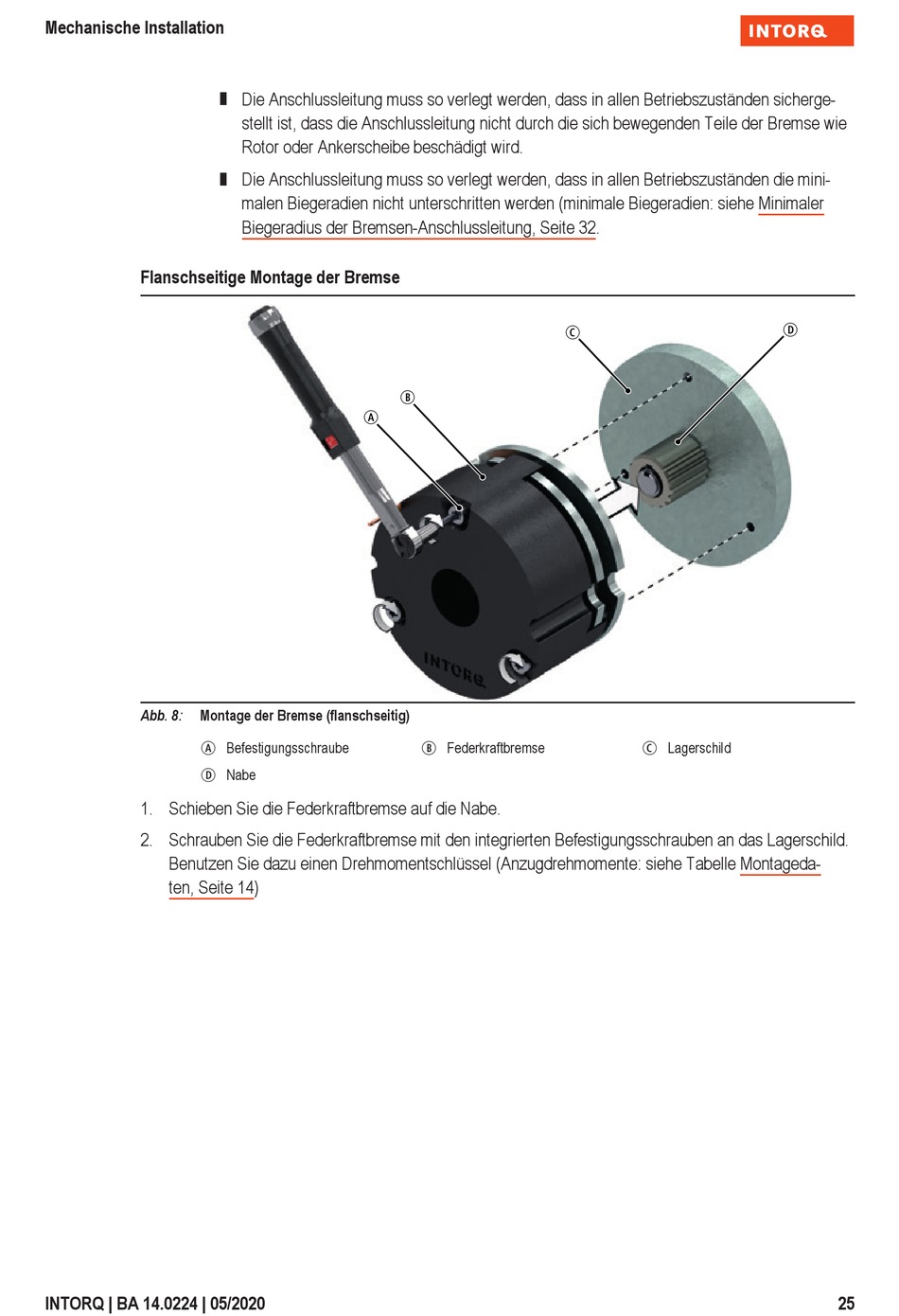

Abb. 8:
Montage der Bremse (flanschseitig)
A
D
1. Schieben Sie die Federkraftbremse auf die Nabe.
2. Schrauben Sie die Federkraftbremse mit den integrierten Befestigungsschrauben an das Lagerschild.
Benutzen Sie dazu einen Drehmomentschlüssel (Anzugdrehmomente: siehe Tabelle Montageda-
ten, Seite 14)
INTORQ | BA 14.0224 | 05/2020
¾
Die Anschlussleitung muss so verlegt werden, dass in allen Betriebszuständen sicherge-
stellt ist, dass die Anschlussleitung nicht durch die sich bewegenden Teile der Bremse wie
Rotor oder Ankerscheibe beschädigt wird.
¾
Die Anschlussleitung muss so verlegt werden, dass in allen Betriebszuständen die mini-
malen Biegeradien nicht unterschritten werden (minimale Biegeradien: siehe Minimaler
Biegeradius der Bremsen-Anschlussleitung, Seite 32.
A
Befestigungsschraube
Nabe
C
B
B
Federkraftbremse
D
C
Lagerschild
25
