Produktbeschreibung
3
Produktbeschreibung
3.1
Bestimmungsgemäße Verwendung
3.1.1
Standard-Anwendungen
INTORQ-Komponenten sind zum Einsatz in Maschinen und Anlagen bestimmt. Sie dürfen nur für die be-
stellten und durch INTORQ bestätigten Zwecke eingesetzt werden. Die INTORQ-Komponenten dürfen nur
unter den in dieser Betriebsanleitung vorgeschriebenen Einsatzbedingungen und niemals außerhalb der
jeweils angegebenen Leistungsgrenzen betrieben werden. Die technischen Daten (siehe Technische Da-
ten, Seite 13) sind Bestandteil der bestimmungsgemäßen Verwendung. Eine andere oder darüberhin-
ausgehende Verwendung ist sachwidrig und verboten.
3.2
Aufbau
In diesem Kapitel wird die Federkraftbremse INTORQ BFK551 dargestellt sowie Aufbau und Funktion er-
läutert.
3.2.1
BFK551

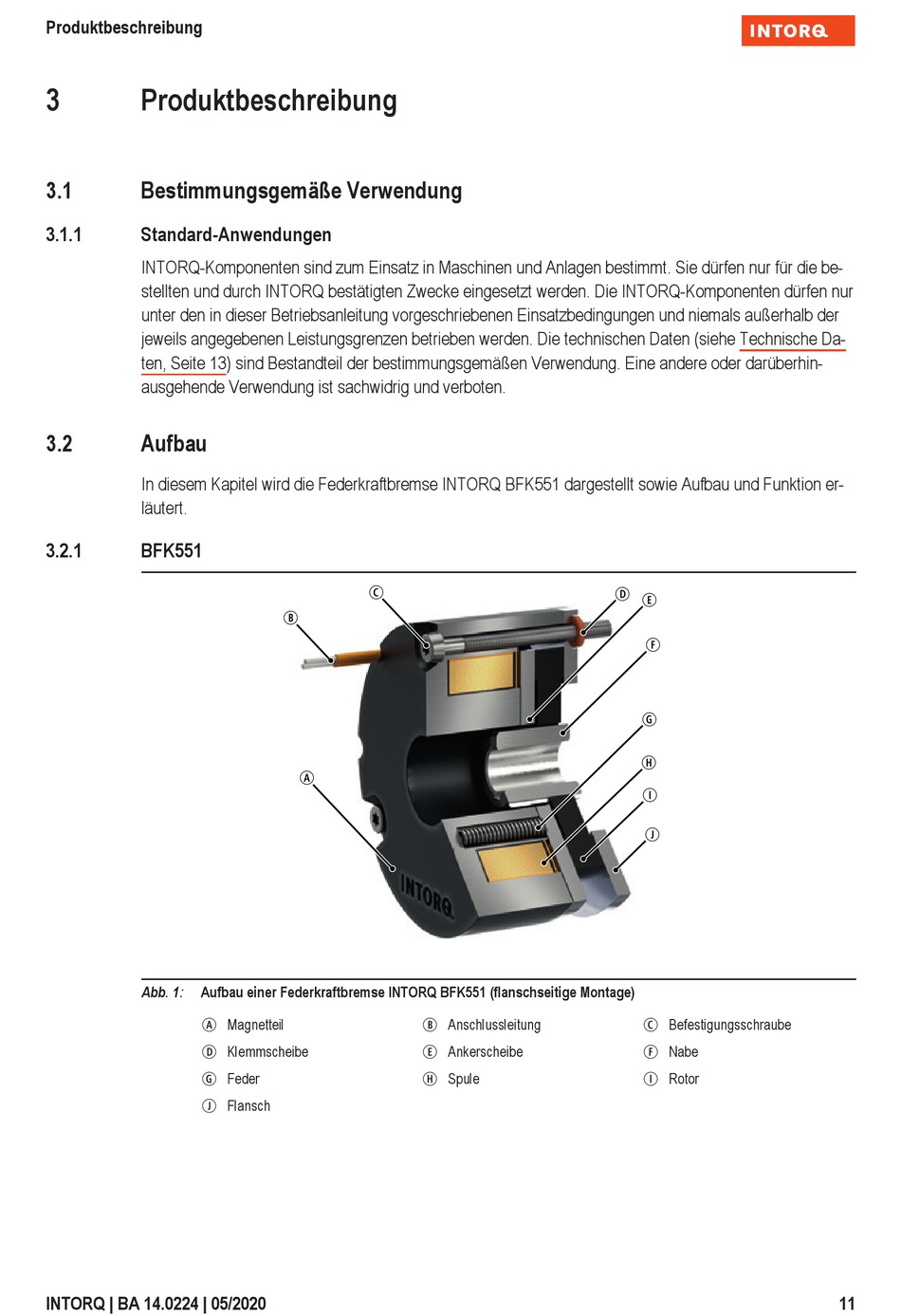

Abb. 1:
Aufbau einer Federkraftbremse INTORQ BFK551 (flanschseitige Montage)
A
D
G
J
INTORQ | BA 14.0224 | 05/2020
C
B
A
Magnetteil
Klemmscheibe
Feder
Flansch
B
Anschlussleitung
E
Ankerscheibe
H
Spule
D E
F
G
H
I
J
C
Befestigungsschraube
F
Nabe
I
Rotor
11
