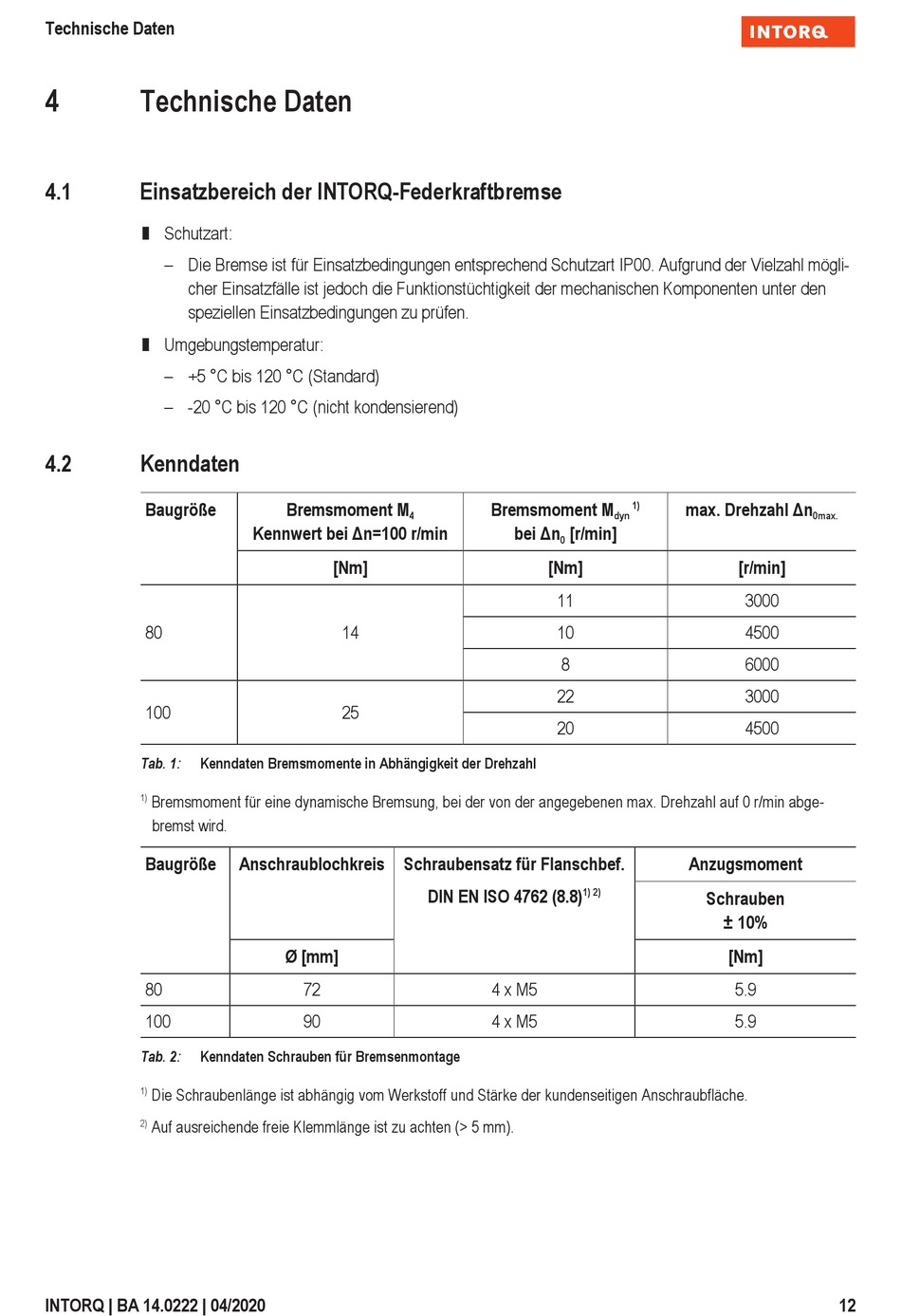

Technische Daten
4
Technische Daten
4.1
Einsatzbereich der INTORQ-Federkraftbremse
¾
Schutzart:
– Die Bremse ist für Einsatzbedingungen entsprechend Schutzart IP00. Aufgrund der Vielzahl mögli-
cher Einsatzfälle ist jedoch die Funktionstüchtigkeit der mechanischen Komponenten unter den
speziellen Einsatzbedingungen zu prüfen.
¾
Umgebungstemperatur:
– +5 °C bis 120 °C (Standard)
– -20 °C bis 120 °C (nicht kondensierend)
4.2
Kenndaten
Baugröße
80
100
Tab. 1:
Kenndaten Bremsmomente in Abhängigkeit der Drehzahl
1)
Bremsmoment für eine dynamische Bremsung, bei der von der angegebenen max. Drehzahl auf 0 r/min abge-
bremst wird.
Baugröße
80
100
Tab. 2:
Kenndaten Schrauben für Bremsenmontage
1)
Die Schraubenlänge ist abhängig vom Werkstoff und Stärke der kundenseitigen Anschraubfläche.
2)
Auf ausreichende freie Klemmlänge ist zu achten (> 5 mm).
INTORQ | BA 14.0222 | 04/2020
Bremsmoment M
Kennwert bei Δn=100 r/min
[Nm]
14
25
Anschraublochkreis Schraubensatz für Flanschbef.
Ø [mm]
72
90
Bremsmoment M
4
bei Δn
[r/min]
0
[Nm]
11
10
8
22
20
DIN EN ISO 4762 (8.8)
4 x M5
4 x M5
1)
max. Drehzahl Δn
dyn
[r/min]
3000
4500
6000
3000
4500
Anzugsmoment
1) 2)
Schrauben
± 10%
[Nm]
5.9
5.9
0max.
12
