Logikbausteine
14.9 Calculatoren

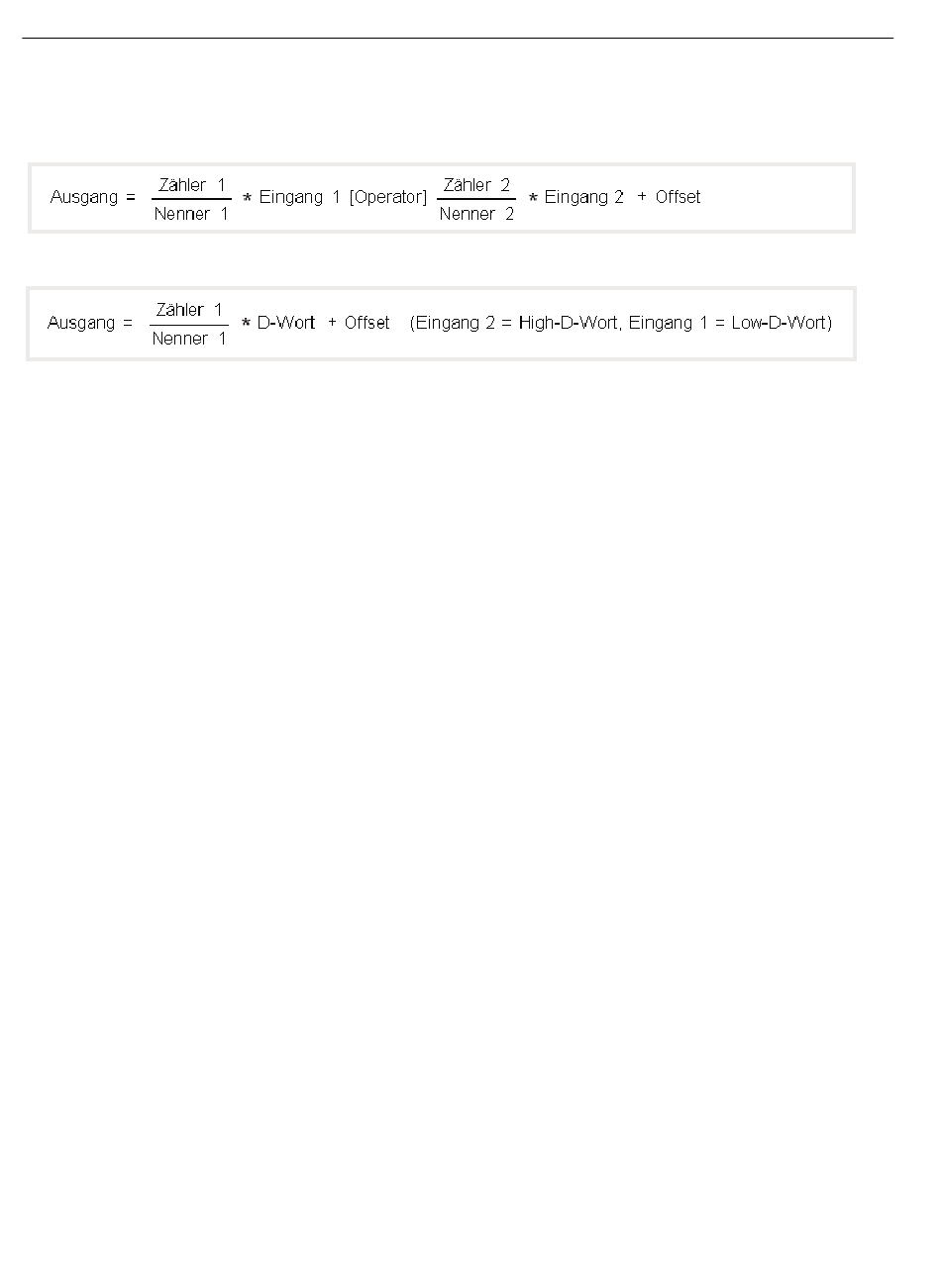

Formeln Calculator 2

• Betriebsart 1: Beide Eingänge vom Typ Wort.
• Betriebsart 2: Die beiden Eingänge 1 und 2 entsprechen einem D-Wort-Eingang.
• Wertebereich Offset: - 2147483648 bis 2147483647, Schrittweite 1.
Calculatoren 3 und 4
Beschreibung
Mithilfe der Funktionsbausteine Calculator 3 und Calculator 4 können analoge Werte nach
folgender Arithmetik verarbeitet werden:
Ausgang = Eingang 1 [Operator 1] Eingang 2 [Operator 2] Eingang 3 [Operator 3] Eingang 4.
Auf die 4 Eingänge können Sie entsprechende analoge Signale verschalten.
Als Operatoren 1-3 können Sie jeweils einen der vier Standardoperatoren ("+", "-", "*" oder "/")
auswählen.
Mit "Calculator - Priorität 1-3" können Sie die Abarbeitungsreihenfolge (hoch, mittel, niedrig)
festlegen. Pro Operator müssen Sie eine Priorität eindeutig festlegen. Die Priorität bestimmt die
Abarbeitungsreihenfolge vergleichbar einer Klammerung eines Terms.
Beispiel:
Ausgang = E1 OP1 E2 OP2 E3 OP3 E4, wobei
• OP1 = " *; Mittel
• OP2 = "+"; Hoch
• OP3 = "-"; Niedrig
Zugehörige Formel: Ausgang = (E1 * (E2 + E3)) - E4.
Falls Sie den Eingang auf das geräteinterne analoge Ausgangsdatum "Ausgang 1 - Fester
Pegelwert" verschalten, wird der Eingang mit der Konstanten "Konst x" belegt (x = 1 ... 4). In
diesem Fall wird das jeweilige Editierfeld für die Konstante aktiviert.
Sie können einen Wert zwischen 0 und 65535 eintragen.
Die Funktionsbausteine "Calculator 3" und "Calculator 4" bestehen jeweils aus:
• 4 analogen Steckern
• 1 analogen Buchse
• Logik.
