CM2N3877de_09
2015-12-23
RXL
Raum-Controller
Kommunikative Controller
für Fan-Coil-Applikationen FC-10, FC-11, FC12

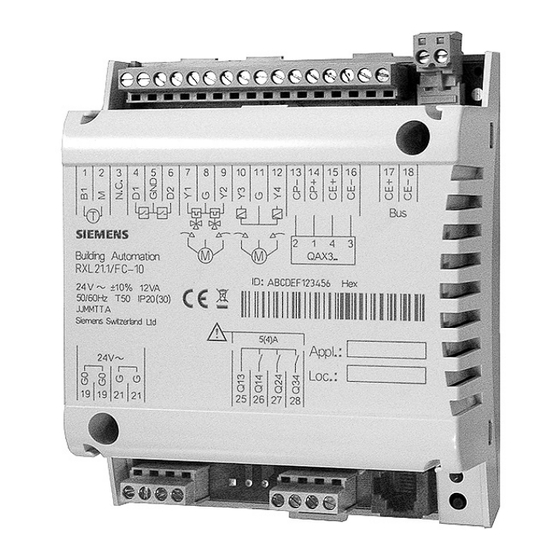

Die Raum-Controller RXL21.1 und RXL22.1 werden für die Temperaturregelung in
Einzelräumen eingesetzt.
• Für 2- oder 4-Rohr Fan-Coil-Systeme, mit oder ohne Change-over
• PI-Regelung
• Proprietäre Buskommunikation
• Integration ins Gebäudeautomationssystem Desigo mittels PX KNX
• Integration in Synco
• Ansteuerung von thermischen Ventilantrieben (AC 24 V PDM
von motorischen Ventil- und Klappenantrieben (AC 24 V, 3-Punkt)
oder von Elektro-Lufterwärmern
• Potenzialfreie Relaiskontakte für Ventilatorsteuerung und Elektro-
Lufterwärmer
• Inbetriebnahme mittels Synco ACS oder "HandyTool"
• Betriebsspannung AC 24 V
• Schraubklemmen
1) PDM = Puls-Dauer-Modulation
3
RXL21.1
RXL22.1
1)
),
Building Technologies
877
Werbung
Verwandte Anleitungen für Siemens RXL21.1
Inhaltszusammenfassung für Siemens RXL21.1
- Seite 1 RXL21.1 Raum-Controller RXL22.1 Kommunikative Controller für Fan-Coil-Applikationen FC-10, FC-11, FC12 Die Raum-Controller RXL21.1 und RXL22.1 werden für die Temperaturregelung in Einzelräumen eingesetzt. • Für 2- oder 4-Rohr Fan-Coil-Systeme, mit oder ohne Change-over • PI-Regelung • Proprietäre Buskommunikation • Integration ins Gebäudeautomationssystem Desigo mittels PX KNX •...
- Seite 2 Anwendung Die Raum-Controller RXL21.1 und RXL22.1 sind für die Regelung von Fan-Coil- Systemen in Einzelräumen optimiert. Bei Fan-Coil-Systemen können folgende Varianten realisiert werden • RXL21.1: 1- bis 3-stufige automatische Ventilatorsteuerung • RXL22.1: 1- bis 3-stufige automatische Ventilatorsteuerung mit integriertem Relais für Elektro-Nacherwärmung Die Anwendung, im Folgenden "Applikation"...
- Seite 3 2 therm. Ventilantriebe oder für 3-stufige Ventilatorsteuerung. einen 3-Punkt-Antrieb Internes Relais für Elektro-Luft- erwärmer RXZ20.1 Zubehör: Klemmenabdeckungen Bestellung Bei der Bestellung sind Stückzahl, Name, Typenbezeichnung und Applikationsgruppe anzugeben. Beispiel: Raum-Controller RXL21.1/FC-10 3/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 4 Gerätekombinationen Für die Raum-Controller RXL2... stehen die Feldgeräte von Siemens Building Technologies zur Verfügung. Siehe Hardwareübersicht Desigo RX, CA2N3804. Ausführung Die Raum-Controller RXL2... bestehen aus einem Gehäusesockel, einem Gehäuse- oberteil und der Leiterplatte mit seitlich herausgeführten Anschlussklemmen. Weiter verfügen die Controller über eine Tool-Anschlussbuchse, eine Service-LED und eine Programmier-Taste.
- Seite 5 Eine Zugentlastung für die Leitungen zu den Klemmen 22 ... 28 (AC 230 V) ist zwingend nötig. Die Leitungen müssen mit Kabelbindern (siehe Bild rechts) an den vorgesehenen Laschen am Gehäusesockel fixiert werden. 5/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 6 HandyTool QAX34.3 • Die Tool-Anschlussbuchse ist proprietär. Hinweise Es muss ein Siemens Anschlusskabel verwendet werden (z.B. PXA-C1). Bei Anschluss ans Ethernet kann das Gerät am anderen Ende zerstört werden! Vorsicht! • Das Tool ACS benötigt, auch wenn es an einer Toolanschlussbuchse angeschlossen wird, ein Interface (Schnittstelle OCI700).
- Seite 7 3-Punkt-Klappenantrieb 4,5 VA 4,5 VA Die max. Belastung beträgt in der Heiz- und in der Kühlsequenz je 9,5 VA. Dies ist zulässig, weil die beiden Sequenzen nie gleichzeitig aktiv sind. 7/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 8 In die Beschriftungsfelder "Appl." und Loc." werden bei der Inbetriebnahme die aktuelle Applikation und der Standort eingetragen. Funktionstest In einem speziellen Testmode können die Ausgänge angesteuert und die Eingänge abgefragt werden (HandyTool). 8/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
-
Seite 9: Technische Daten
1 Schnittstellen-Typ, für Raumgerät PPS2 für ACS Baudrate PPS2 4,8 kBit/s Baudrate Bus 9,6 kBit/s Schnittstellen-Typ Galvanisch getrennt Busstrom 5 mA Baudrate 9,6 kBit/s Bus-Topologie siehe Projektierung, Seite 7 9/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23... - Seite 10 Produkt-Umweltdeklaration (enthält Daten zu RoHS- CA2E3871 *) Konformität, stofflicher Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung) Abmessungen Siehe Massbilder Gewicht ohne Verpackung 0,300 kg mit Verpackung 0.340 kg *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 10/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 11 Tool- Proprietäre Tool-Anschlussbuchse des Typs RJ45 Anschlussbuchse Bus (CE+) +12VDC 1 2 3 4 5 6 7 8 Bus (CE–) nicht belegt PPS2 (CP+) / TxD nicht belegt PPS2 (CP–) 11/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 12 Tool- Proprietäre Tool-Anschlussbuchse des Typs RJ45 Anschlussbuchse Bus (CE+) +12VDC 1 2 3 4 5 6 7 8 Bus (CE–) nicht belegt PPS2 (CP+) / TxD nicht belegt PPS2 (CP–) 12/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 13 • Bei Q2 max. 1,8 kW ohmsche Leistung, zusätzlich externe Absicherung mit max. 10 A zum Schutz des Gerätes. Hinweis Die Kompatibilität von Aktoren zu den Raum-Controllern RXL21.1 und RXL22.1 ist in der jeweiligen Applikationsbeschreibung ersichtlich (siehe Funktionsbeschreibung FNC, CA110785).
- Seite 14 Ventilantriebe AC 24 V (max. 2 Antriebe STA73 / STP73 pro Ausgang Y1 des UA1T) Hinweise – Der Leistungsverstärker UA1T benötigt eine AC 24 V-Speisung! – Der Anschluss von 3-Punkt-Antrieben an UA1T ist nicht möglich. 14/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 15 Massbilder alle Masse in mm ohne Klemmenabdeckung 51,5 mit Klemmenabdeckung 112,4 107,8 15/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies 2015-12-23...
- Seite 16 Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © Siemens Schweiz AG, 2006 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 16/16 Siemens RXL21.1, RXL22.1 – Raum-Controller CM2N3877de_09 Building Technologies...
