- Sicherheitsanforderungen
DIN EN 13384 Abgasanlagen Berechnungsverfahren
DIN 18160-1/2 Abgasanlagen / Hausschornsteine
DIN EN 12828 /
DIN 4751 Heizungsanlagen in Gebäuden Planung von Warm
wasseranlagen LBO Entsprechende
Landesbauordnung VDI 2035 Wasseraufbereitung
für Heizungsanlagen
Diese Auflistung von Richtlinien erhebt keinen Anspruch auf Vollständigkeit!
Feuerstätten dürfen nur in Räumen und an Stellen aufgestellt werden, bei
denen nach Lage, baulichen Umständen und Nutzungsart keine Gefahren
entstehen. Die Grundfläche des Aufstellraumes muss so gestaltet und groß
sein, dass die Feuerstätte ordnungsgemäß und bestimmungsgemäß betrie-
ben werden kann.

2.2 ELEKTROANSCHLUSS

Die gesamte elektrische Installation der einzelnen Komponenten der Hei-
zungsanlage darf nur von einem autorisierten Fachunternehmen durchge-
führt werden. Dabei sind alle Arbeiten gemäß den VDE Vorschriften (z.B. VDE
0105, VDE 0116, VDE 0100 etc.) sowie den technischen Anschlussbedin-
gungen des örtlichen Stromlieferanten auszuführen.
2.3 ANSCHLÜSSE DER H O-BRENNZELLEN
2
Die Anschlüsse des Sicherheitswärmetauschers, des Rücklaufs und der
hinteren Entlüftungsmöglichkeit befinden sich auf der Rückseite oder Seite
und können immer durch eine Revisionsöffnung über den Brennraum erreicht
werden. Die Anschlüsse des Vorlaufs, der vorderen Entlüftungsmöglichkeit,
sowie die Tauchhülsen für die Temperaturfühler befinden sich jeweils seitlich
am Abgassammler. Für die Zugänglichkeit ist hier eine Öffnung in der Kamin-
verkleidung vorzusehen! Zu Transportzwecken sind die Anschlüsse mit Trans-
portschutzeinrichtungen versehen. Diese sind bei Montage zu entfernen. Die
Anschlüsse sind eindeutig beschriftet und dürfen nicht anderweitig verwendet
werden! Genauso darf die integrierte Sicherheitseinrichtung (Sicherheitswär-
metauscher) nicht zum Erwärmen von Wasser verwendet werden. Wir empfeh-
len die Verwendung von geraden oder abgewinkelten Radiatorverschraubun-
gen für die Rohranschlüsse.

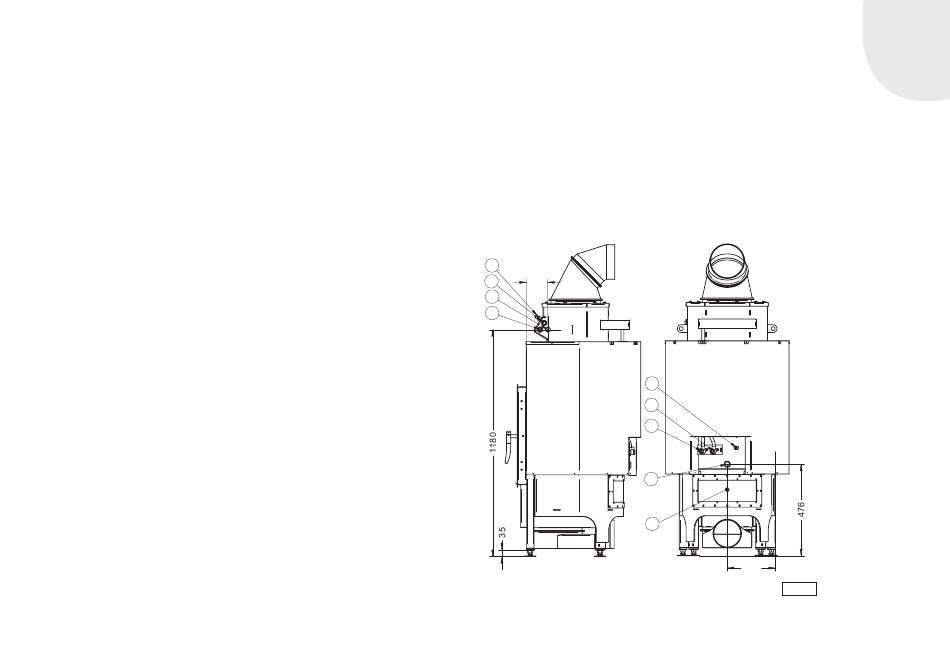

Mini Z1/Z1h H O/XL und Mini Z1 H
2
4
2
111
1
3
D 19
O/XL RLU
2
4
6
5
7
8
250
Abb. 2a
D
