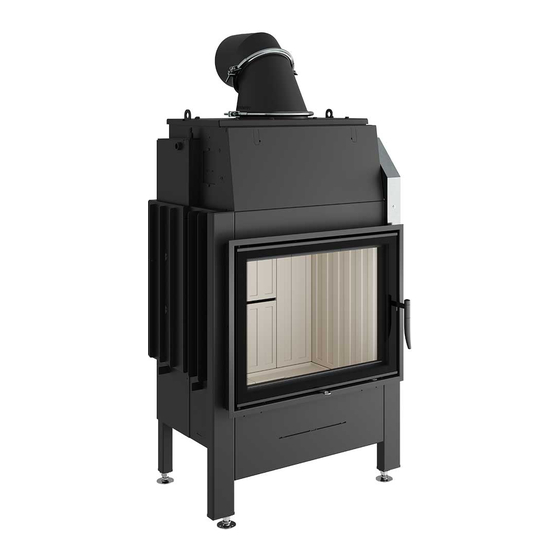

Spartherm Varia 1V H2O XL Montageanleitung Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Spartherm Anleitungen
  4. Kamine
  5. Varia 1V H2O XL
  6. Montageanleitung und betriebsanleitung

Spartherm Varia 1V H2O XL Montageanleitung Und Betriebsanleitung

Brennzelle mit wasserwärmetauscher
Vorschau ausblenden Andere Handbücher für Varia 1V H2O XL:
Inhaltsverzeichnis

Werbung

Quicklinks

Varia 1V H
O XL
2
Brennzelle mit
Wasserwärmetauscher
Montage- und
Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
falls die Montage- und Bedienungsanleitung nicht beachtet wird.
Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Monta-
geanleitung abweichen, sind diese nur zu berücksichtigen wenn diese
höhere Anforderungen stellen.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 06/11)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
- 2 -

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spartherm Varia 1V H2O XL

Inhaltszusammenfassung für Spartherm Varia 1V H2O XL

  • Seite 1 Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Monta- geanleitung abweichen, sind diese nur zu berücksichtigen wenn diese höhere Anforderungen stellen. -Technische Änderungen und Irrtümer vorbehalten- (Stand 06/11) SPARTHERM Feuerungstechnik GmbH Maschweg 38 D - 49324 Melle - 2 -...
  • Seite 2 Vorwort / Qualitätsphilosophie Sie haben sich für einen Spartherm Produkt entschieden - herzlichen Dank für ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unseren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred Rokossa: „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am Kunden zu dessen Zufriedenheit und Weiterempfehlung.“...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Allgemeine Hinweise Vorwort / Qualitätsphilosophie Vor dem Aufstellen und der Installation der Kaminanlage Varia 1V 1. Allgemeine Hinweise Gespräch Ihrem zuständigen 1.1. Lieferumfang Bezirksschornsteinfegermeister zu führen. Er berät Sie über 1.2. Technische Daten baurechtliche Vorschriften, Tauglichkeit Ihres Schornsteines und führt die 2.

  • Seite 4: Lieferumfang

    Die Feuerstätte darf nur mit geeigneten Abbrandsteuerungen und Mittlere Abgastemperatur * °C entsprechenden Einstellungen betrieben werden. Hierzu ist im Bedarfs- notwendiger min. Förderdruck ** fall mit der Spartherm Feuerungstechnik GmbH Rücksprache zu halten. Abgasmassenstrom 15,1 1.1. Lieferumfang die in das Heizungssystem integrierte thermische Ablaufsicherung wird bei einer Vorlauftemperatur von ca.
  • Seite 5 - 9 - - 10 -...

  • Seite 6: Montage

    2. Montage Bei Installation, Anschluss und Betrieb der Brennzelle Varia 1V H O XL sind alle notwendigen nationalen und europäischen Normen sowie Die Installation der wasserführenden Komponenten, der notwendi- örtliche Vorschriften (DIN, DIN EN, Landesbauverordnungen, Feue- gen Sicherheitseinrichtungen, etc. hat grundsätzlich durch ein rungsverordnungen, etc.) zu beachten und anzuwenden! Fachunternehmen zu erfolgen.

  • Seite 7: Anschlüsse Des Varia 1V H O Xl

    Bitte beachten Sie: Die Abbildung 2 zeigt eine Möglichkeit wie der technischen Anschlussbedingungen des örtlichen Stromlieferanten auszuführen. Varia 1V H O XL in eine bestehende Heizungsanlage integriert werden kann. Diese ersetzt allerdings nicht die ausführliche Planung der 2.3. Anschlüsse des Varia 1V H O XL Installation durch ein Fachunternehmen.

  • Seite 8: Rücklauftemperaturanhebung

    werden. Diese könnte die Sicherheitseinrichtung außer Funktion setzen. Des Weiteren sind alle notwendigen Sicherheitseinrichtungen in das Die mitgelieferte thermische Ablaufsicherung (z.B. Fa. SYR, Typ 3065) Gesamtsystem so zu integrieren, dass ein gefahrloser Betrieb gewähr- ist für einen Mindestdurchsatz von 900 kg/h Wasser geprüft und zugelassen.

  • Seite 9: Thermische Pumpensteuerung

    2.9. Thermische Pumpensteuerung Die Werkseinstellung des Minimalthermostaten ist am Drehsteller einstellbar und auf einen Einstellbereich von ca. 62°C bis ca. 72°C voreingestellt worden. An diesem Thermostaten wird die Einschalttempe- ratur der Pumpe eingestellt. Optional, wenn die Gegebenheiten dies verlangen, kann der Einstellbereich von dem Installationsunternehmen Der Kamineinsatz ist zwingend mit einer Rücklauftemperaturanhebung angepasst werden.

  • Seite 10: Schornsteinanschluss / Verbindungsstück

     Keine Wärmeentnahme aus dem Speicher während des Erwär- ist das Abgasrohr mit einem eingemauerten Wandfutter am Schornstein mens durch den Varia 1V H O XL, bzw. keine Wärmeverluste anzuschließen und abzudichten. Gegebenenfalls ist das Abgasrohr mit des Systems Schellen zu befestigen, um eine ausreichende Fixierung zu gewährleis- ...

  • Seite 11: Betrieb

    Weitere Hinweise zur Bedienung der Brennzelle Varia  Doppelverglasung (IR-Verspiegelung): Durch das Aufbringen 1V H O XL, sind der beiliegenden Betriebsanleitung für Spartherm von oxidischen Schichten auf die Glasfläche, werden infrarote Kamineinsätze zu entnehmen. Strahlungsanteile aus dem Brennraum weitgehend reflektiert.

  • Seite 12: Reinigung Und Wartung

    Die Reinigung des Wärmetauschers erfolgt grundsätzlich durch den 5. Reinigung und Wartung Brennraum der Brennzelle. Dazu ist die Feuerstättentür zu öffnen und die Flammenumlenkplatte (Flammenprallplatte) aus dem Brennraum zu entnehmen. Als nächstes wird die thermisch betätigte Abgasklappe Für die Reinigung beachten Sie bitte auch die Hinweise in der Betriebs- durch den Brennraum entfernt (siehe Abb.

  • Seite 13: Wartung Des Wärmetauschers

    5.3. Wartung des Wärmetauschers Ein Betrieb ohne Brennraumauskleidung ist nicht zulässig! Nach der Inspektion ist das Verschlussblech wieder zu montieren und die Brennraumauskleidung einzubauen. In regelmäßigen Abständen während der Heizsaison ist der Wasserdruck der Heizungsanlage zu überprüfen. Der Varia 1V H O XL darf nur im Die Zugänglichkeit zum Vorlaufanschluss und zur frontseitigen Entlüftung vollständig befüllten und entlüfteten Zustand betrieben werden.

  • Seite 14: Garantieausschluss

     Fehlen einer geeigneten Rücklauftemperaturanhebung  Systemdruck überprüfen.  Gluckernde Geräusche, fehlender Wartung  System an der Entlüftung entlüften. Bei  Siedegeräusche fehlerhaftem Einbau oder Anschluss des Gerätes neu befüllten oder aufgefüllten Syste-  wasserführenden Teilen Nichtbeachtung der Aufbau-, und Betriebsanleitung men dauert es einige Zeit, bis sich die ...

  • Seite 15: Für Ihre Notizen

    8. Für Ihre Notizen 9. Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll für: , Ofensetzer, Installationsbetrieb Betreiber Geräte-Nr.: Datum:_________________________ (s. Typenschild) Name und Anschrift Kaminofenbetreiber Name und Anschrift Installationsfirma Heizung: Name und Anschrift Ofensetzer: Nein Heizungsanlage entlüftet: Nein Betriebsdruck kontrolliert: Nein Anlage auf Dichtigkeit geprüft: Alle Sicherheitseinrichtungen Nein (TAS, Sicherheitsventil, MAG) überprüft:...
  • Seite 16 ACHTUNG: Sorgfältig aufbewahren! Bitte bewahren Sie die Anleitung mit einem gültigen und deutlich datierten Kaufbeleg auf und halten die Unterlagen bei etwaigen Servicearbeiten für unsere Monteure bereit. - 31 -...
