Varia 1V/1Vh H
O S
2

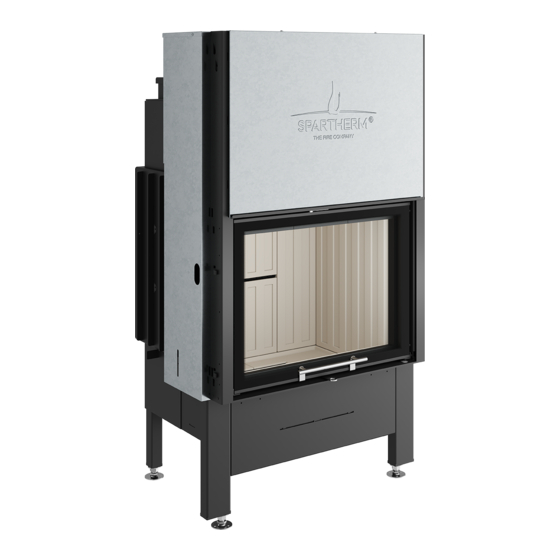

Kamineinsatz mit
Wasserwärmetauscher
Montage- und
Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
falls die Montage- und
Bedienungsanleitung nicht beachtet wird.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 08/2012)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
- 2 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Spartherm Varia 1V H2O S
Inhaltszusammenfassung für Spartherm Varia 1V H2O S
- Seite 1 Varia 1V/1Vh H Kamineinsatz mit Wasserwärmetauscher Montage- und Betriebsanleitung Hinweis: Gewährleistungsansprüche entfallen, falls die Montage- und Bedienungsanleitung nicht beachtet wird. -Technische Änderungen und Irrtümer vorbehalten- (Stand 08/2012) SPARTHERM Feuerungstechnik GmbH Maschweg 38 D - 49324 Melle - 2 -...
- Seite 2 Vorwort / Qualitätsphilosophie Sie haben sich für einen Spartherm Produkt entschieden - herzlichen Dank für ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unseren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred Rokossa: „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am Kunden zu dessen Zufriedenheit und Weiterempfehlung.“...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite 1. Allgemeine Hinweise Vorwort / Qualitätsphilosophie 1. Allgemeine Hinweise Vor dem Aufstellen und der Installation der Kaminanlage Varia 1V/1Vh H ist ein Gespräch mit Ihrem zuständigen Bezirks- 1.1. Lieferumfang schornsteinfegermeister zu führen. Er berät Sie über baurechtliche 1.2. Technische Daten Vorschriften, Tauglichkeit Ihres Schornsteines und führt die Abnahme Ihres Ofens durch. -
Seite 4: Lieferumfang
Der Kamineinsatz Varia 1V/1Vh H O S dient als Zusatz-Wärmeerzeuger Mindest – Durchsatz kg/h für Wasser-Heizungsanlagen nach DIN 12828, da die angegebene thermische Ablaufsicherung Nennwärmeleistung nur so lange anfällt, wie der Kamineinsatz mit Nennwärmeleistung befeuert wird. Wasserinhalt ca. 15,5 Ltr. Gewicht (leer, ohne ca. - Seite 5 Varia 1V H Abb. 1a Varia 1Vh H Abb. 1b - 9 - - 10 -...
-
Seite 6: Montage
2. Montage Bei Installation, Anschluss und Betrieb des Kamineinsatzes Varia 1V/1Vh H sind alle notwendigen nationalen und europäischen Die Installation der wasserführenden Komponenten, der notwendi- Normen sowie örtliche Vorschriften (DIN, DIN EN, Landesbauverord- gen Sicherheitseinrichtungen, etc. hat grundsätzlich durch ein nungen, Feuerungsverordnungen, etc.) zu beachten und anzuwenden! Fachunternehmen zu erfolgen. -
Seite 7: Anschlüsse Des Varia 1V/1Vh H O S
2.3. Anschlüsse des Varia 1V/1Vh H Die Anschlüsse der Heizungsanlage befinden sich auf der Rückseite des Varia 1V/1Vh H O S und können nachträglich durch eine Revisionsöff- nung (siehe Abb. 7) über den Brennraum erreicht werden. Zu Transport- zwecken sind die Anschlüsse mit Transportschutzeinrichtungen versehen. Diese sind bei Montage zu entfernen. -
Seite 8: Entlüftungsleitung
Entlüftung 3/8" Temperaturfühler für thermische Ablaufsicherung 1/2" Temperaturfühler für Thermostatschalter 1/2" Sicherheitsventil 3 bar Entlüftung Thermostatschalter Pumpe (z.B. Fa. JUMO, heatTHERM) Anschluss Heizungssystem Pufferspeicher Rücklaufanhebung Rücklaufanhebungsarmatur (z.B. Fa. Thermoventiler AB; Typ Laddomat 21) Umwälzpumpe Befüll- und Entlüftungsarmatur Ausgleichsbehälter Rücklauf 3/4" Ablauf thermische Ablaufsicherung 1/2"... -
Seite 9: Rücklauftemperaturanhebung
der gesamten Anlage an anderer Stelle ein solches vorhanden ist (TRD 1V/1Vh H (in die eingedichtete Tauchhülse) einzuschieben und 721 beachten!) dauerhaft zu fixieren. Folgende Punkte sind bei der Montage unbedingt zu beachten, damit die Sicherheitseinrichtung funktionieren kann: 2.6. Rücklauftemperaturanhebung ... -
Seite 10: Einbindung In Eine Heizungsanlage
Eine Steuerung der Umwälzpumpe über eine Kesselsteuerung oder Temperaturfühler für Thermostatschalter ähnliche Einrichtungen ist nicht sinnvoll. Bei der Montage ist unbedingt die Pumpenthermostat (Fa. JUMO, heatTHERM) beiliegende Installations- und Betriebsanleitung des Einbau-Thermostaten Umwälzpumpe Rücklaufanhebung zu beachten! Der Fühler des Thermostaten ist in die entsprechend markierte Anschlussöffnung des Varia 1V/1Vh H O S (in die eingedichte- te Tauchhülse) einzuschieben und dauerhaft zu fixieren. -
Seite 11: Schornsteinanschluss / Verbindungsstück
Fixierung zu gewährleisten. Die Verbindungsstücke sind gegebenenfalls Weitere Hinweise zur Bedienung des Kamineinsatzes Varia 1V/1Vh H abzudichten! Führt das Abgasrohr durch Bauteile mit brennbaren S, sind der beiliegenden Betriebsanleitung für Spartherm Kamineinsätze Baustoffen, ist das Abgasrohr entsprechend den Vorschriften zu dämmen. zu entnehmen. -
Seite 12: Betrieb
ausreichend hoher Abgastemperatur (ca. 150°C) schließt die Ab- gasklappe automatisch. Dadurch wird der Abgasstrom durch den 4. Betrieb Wärmetauscher umgelenkt. Wenn die Abgastemperatur wieder unter diese Temperatur fällt, öffnet sich die Abgasklappe. Zur Für den Betrieb beachten Sie bitte auch die Hinweise in der Betriebsanlei- besseren Wirkung des Wärmetauschers sollte der Varia 1V/1Vh tung für die Kamineinsätze. -
Seite 13: Reinigung Und Wartung
5. Reinigung und Wartung Auflage automatische Abgasklappe mit Griff Für die Reinigung beachten Sie bitte auch die Hinweise in der Betriebsan- leitung des Kamineinsatzes. Die Hinweise in dieser Montage- und Die Reinigung des Wärmetauschers erfolgt grundsätzlich durch den Betriebsanleitung beziehen sich nur auf die Reinigung des Wärmetau- Brennraum der Feuerstätte. -
Seite 14: Wartung Des Wärmetauschers
auf die Auflagen legen) den Halter an die Wand anlegen und die Flammenprallplatte montieren. 5.2. Wartung des Wärmetauschers In regelmäßigen Abständen während der Heizsaison ist der Wasserdruck der Heizungsanlage zu überprüfen. Der Varia 1V/1Vh H O S darf nur im vollständig befüllten und entlüfteten Zustand betrieben werden. -
Seite 15: Ratgeber
Heizkörperthermostate 6. Ratgeber schließen, wenn die eingestellte Raumtemperatur erreicht wird. Die Konvektionswärme Hinweis: Die Feuerstätte darf nicht als Abfallverbrennungsofen verwendet der Feuerstätte verteilt sich im Luftver- werden! Des Weiteren handelt es sich um eine Zeitbrandfeuerstätte. Ein bund. Dauerbrand kann auch nicht durch Entzug von Verbrennungsluft erreicht Heizkörper werden nicht... -
Seite 16: Mängelbeseitigung - Instandsetzung
7.1. Mängelbeseitigung - Instandsetzung 8. Für Ihre Notizen Innerhalb der Garantiezeit beheben wir kostenfrei alle Mängel, die nachweislich auf Materialfehlern oder Herstellungsfehlern beruhen, wenn die Meldung an den Fachbetrieb möglichst zeitnah weitergegeben wurde und der Fachbetrieb eine schriftliche Beurteilung des Schadens- /Instandhaltungsfalls eingereicht hat. -
Seite 17: Inbetriebnahmeprotokoll
9. Inbetriebnahmeprotokoll Geräte-Nr.: Datum:_________________________ (s. Typenschild) Name und Anschrift Kaminofenbetreiber Name und Anschrift Installationsfirma Heizung: Name und Anschrift Ofensetzer: Nein Heizungsanlage entlüftet: Nein Betriebsdruck kontrolliert: Nein Anlage auf Dichtigkeit geprüft: Alle Sicherheitseinrichtungen Nein (TAS, Sicherheitsventil, MAG) überprüft: Bitte Temperaturen zwischen Einsatz und Rücklaufanhebung eintragen: Rücklauftemperatur in °C Vorlauftemperatur in °C...
