INSTALLATION
2.5
Äußere Gestaltung
Die Bedienelemente, Anzeigen und Anschlüsse befinden sich beim S8000 RS auf der
Vorder- und Rückseite des Geräts.
Alle für die Bedienung des Geräts erforderlichen Funktionstasten und Anzeigen sind auf
der Vorderseite. Auf der Rückseite befinden sich der Gaseinlass und Gasauslass, der
Anschluss für das externe Pt-Widerstand-Thermometer, der Netzanschluss, Anschluss
für Analogausgänge, Anschluss für den Remote-Temperaturfühler, Alarm-Relais und
USB/RJ45 Ethernet-Anschluss.
Vorderseite
Nr.
Name
1
SD Card Slot
Touchscreen-
2
Display
3
Sensor-Gehäuse
6
2
1

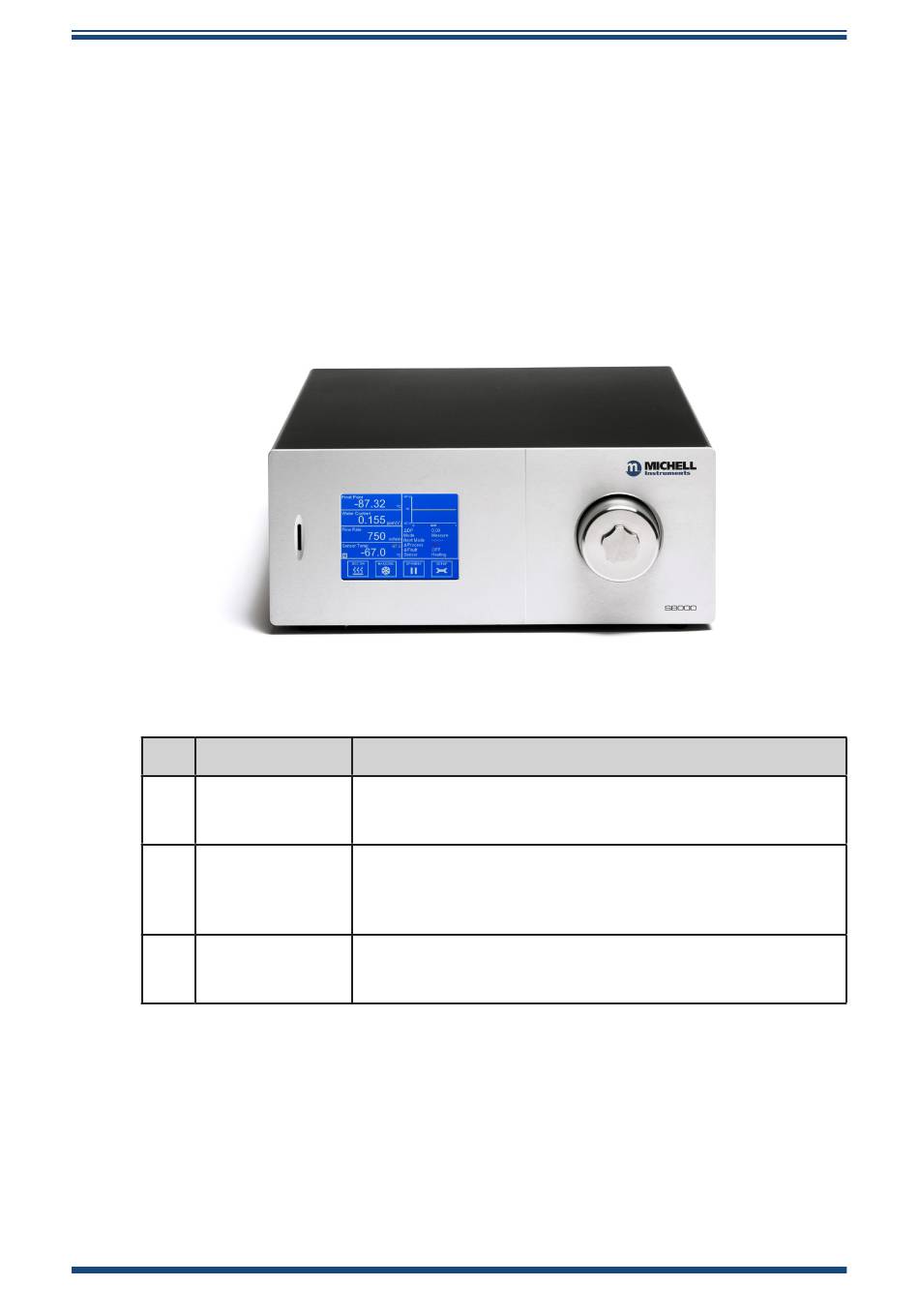

Abbildung 4 Vorderseite
Beschreibung
Zum Anschluss einer SD-Karte zur Speicherung der Messwerte.
Weitere Informationen zur Protokollierung finden Sie in Kapitel
3.2.8.
Zur Anzeige von Messwerten und zur Bedienung des Geräts
durch den Anwender.
Weitere Informationen zum Touchscreen und der Menüstruktur
finden Sie in Kapitel 3.2.
Außengehäuse des Sensors.
Nähere Informationen und Anweisungen zum Entfernen des
Gehäuses und Reinigen des Spiegels finden Sie in Kapitel 5.2.
Tabelle 1 Bedienelemente auf der Vorderseite
Bedienungsanleitung S8000 RS
3
97315 Version 9, April 2019
