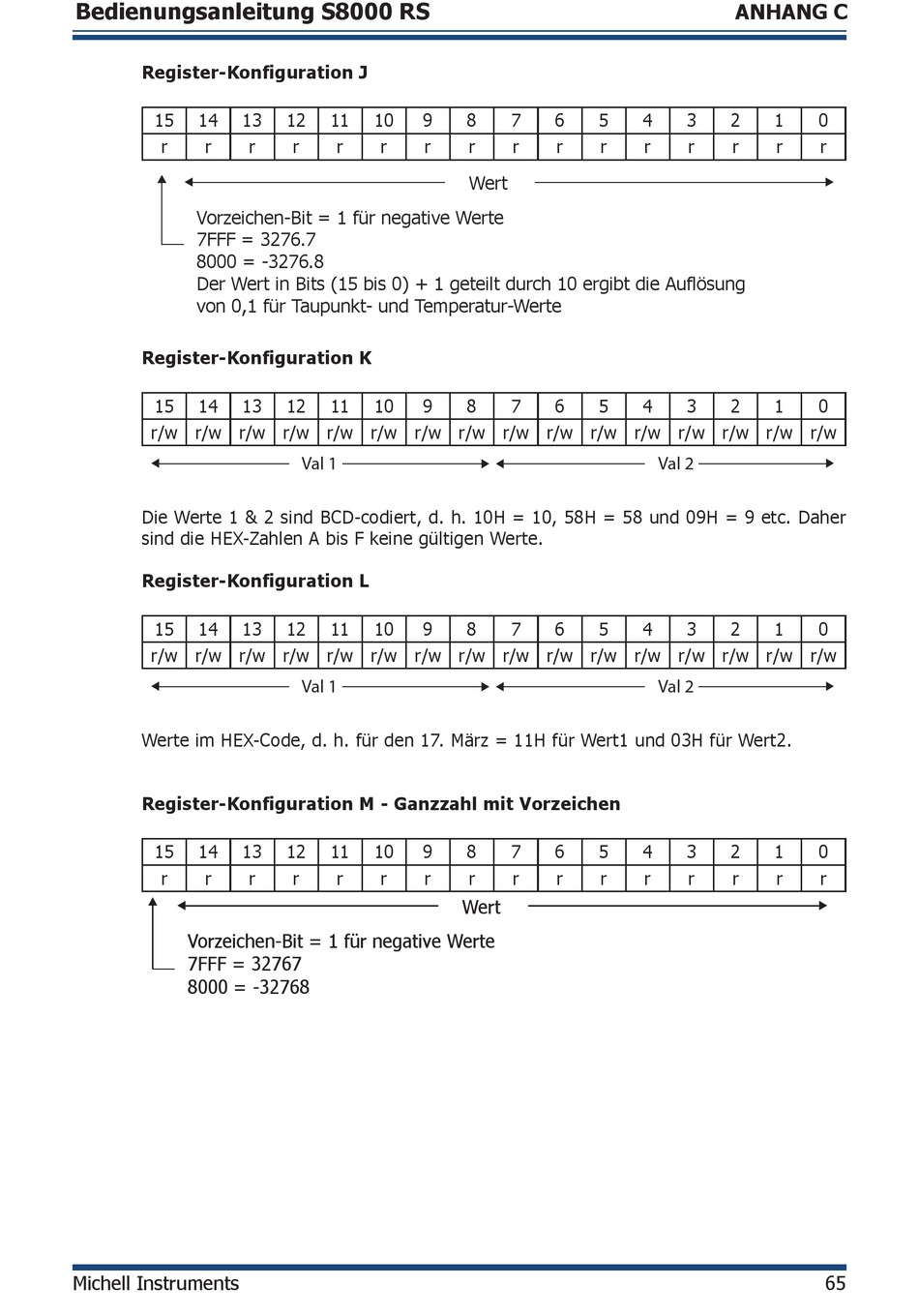

Bedienungsanleitung S8000 RS
Register-Konfiguration J
15
14
13
r
r
Vorzeichen-Bit = 1 für negative Werte
7FFF = 3276.7
8000 = -3276.8
Der Wert in Bits (15 bis 0) + 1 geteilt durch 10 ergibt die Auflösung
von 0,1 für Taupunkt- und Temperatur-Werte
Register-Konfiguration K
15
14
13
r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w
Die Werte 1 & 2 sind BCD-codiert, d. h. 10H = 10, 58H = 58 und 09H = 9 etc. Daher
sind die HEX-Zahlen A bis F keine gültigen Werte.
Register-Konfiguration L
15
14
13
r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w r/w
Werte im HEX-Code, d. h. für den 17. März = 11H für Wert1 und 03H für Wert2.
Register-Konfiguration M - Ganzzahl mit Vorzeichen
15
14
13
r
r
Vorzeichen-Bit = 1 für negative Werte
7FFF = 32767
8000 = -32768
Michell Instruments
12
11
10
r
r
r
r
12
11
10
Val 1
12
11
10
Val 1
12
11
10
r
r
r
r
9
8
7
6
r
r
r
r
Wert
9
8
7
6
9
8
7
6
9
8
7
6
r
r
r
r
Wert
ANHANG C
5
4
3
2
r
r
r
r
5
4
3
2
Val 2
5
4
3
2
Val 2
5
4
3
2
r
r
r
r
1
0
r
r
1
0
1
0
1
0
r
r
65
