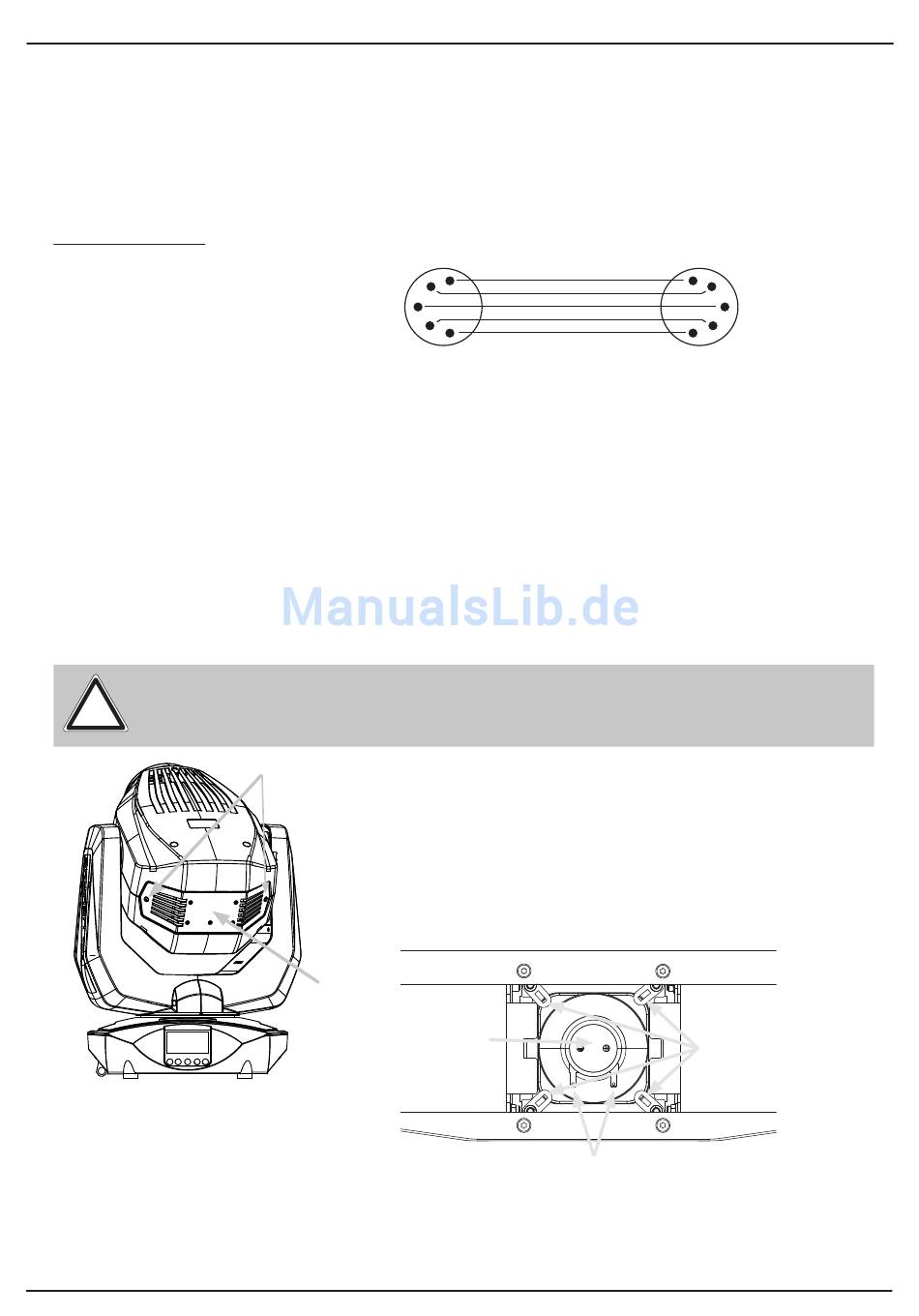

4.4 DMX-Verkabelung
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfol-
gen. Wir empfehlen ein DMX-Kabel, alternativ kann auch ein 2-poliges Mikro-Kabel verwendet
werden. Damit ist jedoch kein Software-Update möglich, da Pin 4 und 5 nicht belegt sind. Bei
den Steckern und Buchsen handelt es sich um 5-polige oder 3-polige XLR Verbinder, die im
Fachhandel erworben werden können.
Steckerbelegung:
Pin1 = Ground / Abschirmung
Pin2 = DMX -
Pin3 = DMX +
Pin4 = Data out -
Pin5 = Data out +
Der P4 verfügt über je zwei DMX-in und DMX-out Anschlüsse, die jeweils parallel durchverbun-
den sind. Benutzen Sie pro Scheinwerfer jeweils nur einen DMX-in und DMX-out Anschluss! Die
Geräte können nicht als DMX-Splitter benutzt werden.
Verbinden Sie nun den DMX-Ausgang Ihres Controllers mit dem 1. P4 (Controller DMX-Out -> P4
DMX-In). Anschließend den 1. P4 mit dem 2. P4 (P4 DMX-Out -> P4 DMX-In) und so weiter. Alle
DMX-Ein/Ausgänge sind durchkontaktiert, d.h. Sie können den 3-poligen DMX-In in Kombinati-
on mit dem 5-poligen DMX-Out Anschluss benutzen. In manchen Fällen ist es ratsam einen so
genannten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwischen Pin 2 und Pin
3) einzustecken. Ob ein Endstecker benötigt wird hängt von verschiedenen Faktoren ab, unter
anderem den benutzten Kabellängen und der Geräte Anzahl. Solange jedoch keine Probleme in
der DMX-Linie auftreten, kann darauf verzichtet werden.
4.5 Austauschen des Leuchtmittels
!
ACHTUNG: Installieren sie das Leuchtmittel nur wenn der Scheinwerfer vom Netz
getrennt ist!
Fassen Sie das Leuchtmittel nur am Keramiksockel (5) an, niemals direkt mit den Fingern am
Glaskörper. Sollten Sie dennoch das Leuchtmittel am Glaskolben mit den Fingern berühren, neh-
men Sie ein in Alkohol getränktes Tuch und reinigen Sie den Glaskörper damit.
- 10 -
2
3
4
1
Trennen Sie den Scheinwerfer vom Netz und warten Sie bis
der Scheinwerfer abgekühlt ist. Öffnen Sie die beiden Cam-
lock-Schrauben (1) mit einer Vierteldrehung und entfernen Sie
das Blech (2) über dem Lampenschacht. Um das Leuchtmittel
zu entfernen stecken Sie die beiden Steckverbinder (3) aus
und drehen die Halterungen (4) mit einem Schraubendreher
vom Leuchtmittel weg. Jetzt können Sie das Leuchtmittel he-
rausnehmen.
