4.4 Signalanschlüsse

4.4.1 DMX-Verkabelung

Die DMX-Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfol-
gen. Wir empfehlen ein DMX-Kabel (110 Ohm, 4x0,22mm
Mikro-Kabel verwendet werden. Bei den Steckern und Buchsen handelt es sich um 5-polige
XLR-Verbinder, die im Fachhandel erworben werden können.

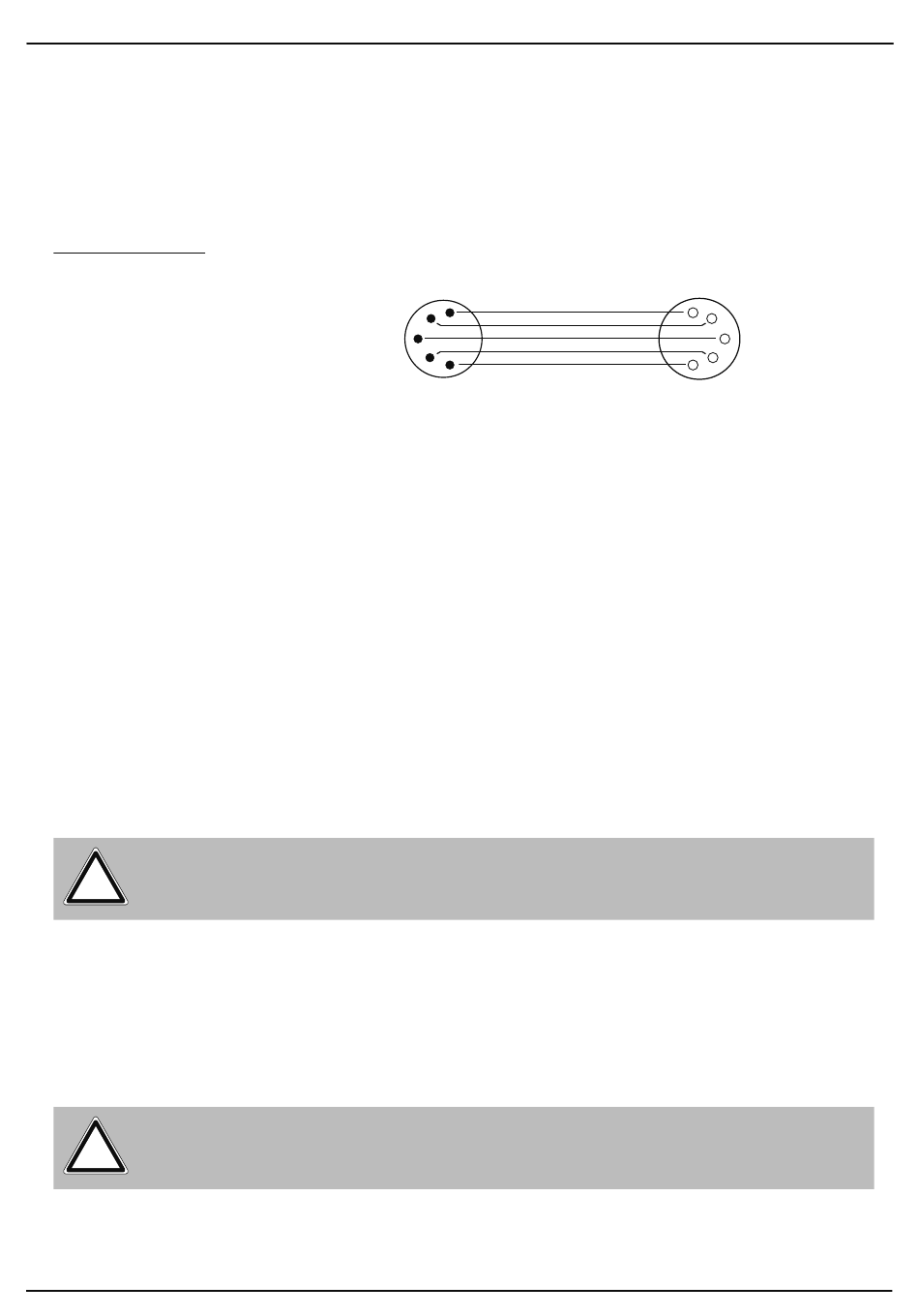

Steckerbelegung:
Pin1 = Ground / Abschirmung
Pin2 = DMX -
Pin3 = DMX +
Pin4 = frei
Pin5 = frei
Der P18 Profile MK2 verfügt über einen DMX-in und DMX-out Anschluss. Verbinden Sie nun den
DMX-Ausgang Ihres Controllers mit dem 1. P18 Profile MK2 (Controller DMX-Out -> P18 Profile
MK2 DMX-In). Anschließend den 1. P18 Profile MK2 mit dem 2. P18 Profile MK2 (P18 Profile
MK2 DMX-Out -> P18 Profile MK2 DMX-In) und so weiter. In manchen Fällen ist es ratsam einen
so genannten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwischen Pin 2 und
Pin 3) einzustecken. Ob ein Endstecker benötigt wird hängt von verschiedenen Faktoren ab, un-
ter anderem den benutzten Kabellängen und der Geräte Anzahl. Solange jedoch keine Probleme
in der DMX-Linie auftreten, kann darauf verzichtet werden.

4.4.2 Ethernet-Verkabelung

Die Ethernet-Verkabelung kann mit Standard-Netzwerkleitungen gemacht werden. Die Buchsen
am Gerät sind Neutrik etherCON Buchsen. Empfehlenswert sind hierzu von der Firma Neutrik
spezielle Kabel mit etherCON-Steckern. Die beiden Buchsen am P18 Profile MK2 sind über ei-
nen Switch miteinander verbunden, es können bis zu 10 Geräte in Reihe gehängt werden ohne
das eine Verzögerung entsteht. Natürlich können die Scheinwerfer auch sternförmig über einen
externen Switch versorgt werden. Das empfangene Signal kann über den DMX-Anschluß ausge-
geben werden. Hierzu im Menü PERSONALITY die Einstellung DMX OUTPUT CONFIG auf ON
stellen, nach Bestätigung mit ENTER gibt der Scheinwerfer das komplette über DMX empfange-
ne Universum aus.
! Warnung: Achten Sie darauf, dass nicht gleichzeitig noch ein Signal am DMX-Ein-
gang anliegt!!

4.4.3 Wireless-Empfang

Serienmäßig ist der P18 Profile MK2 mit einem Lumen-Radio CRMX-Empfänger für Wireless
DMX ausgestattet. Der Empfänger kann sowohl DMX als auch RDM verarbeiten. Sollte eine Ka-
bel und Wirelessverbindung am P18 Profile MK2 anliegen hat die Kabelverbindung Vorrang! Das
empfangene Signal kann über den DMX-Anschluß ausgegeben werden. Hierzu im Menü PER-
SONALITY die Einstellung DMX OUTPUT CONFIG auf ON stellen, nach Bestätigung mit ENTER
gibt der Scheinwerfer das komplette über DMX empfangene Universum aus.
! Warnung: Achten Sie darauf, dass nicht gleichzeitig noch ein Signal am DMX-Ein-
gang anliegt!!
