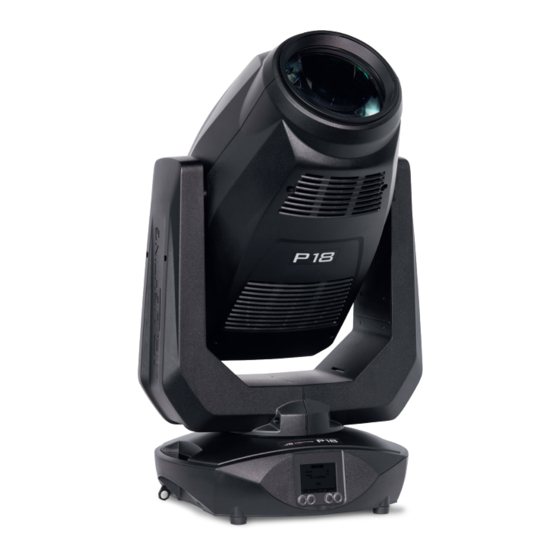

JB-Lighting P18 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JB-Lighting Anleitungen
  4. Lichtanlage
  5. P 18
  6. Bedienungsanleitung

JB-Lighting P18 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für P18:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
P1 8
Bedienungsanleitung
Version 1.8
Software >= 1.02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting P18

Inhaltszusammenfassung für JB-Lighting P18

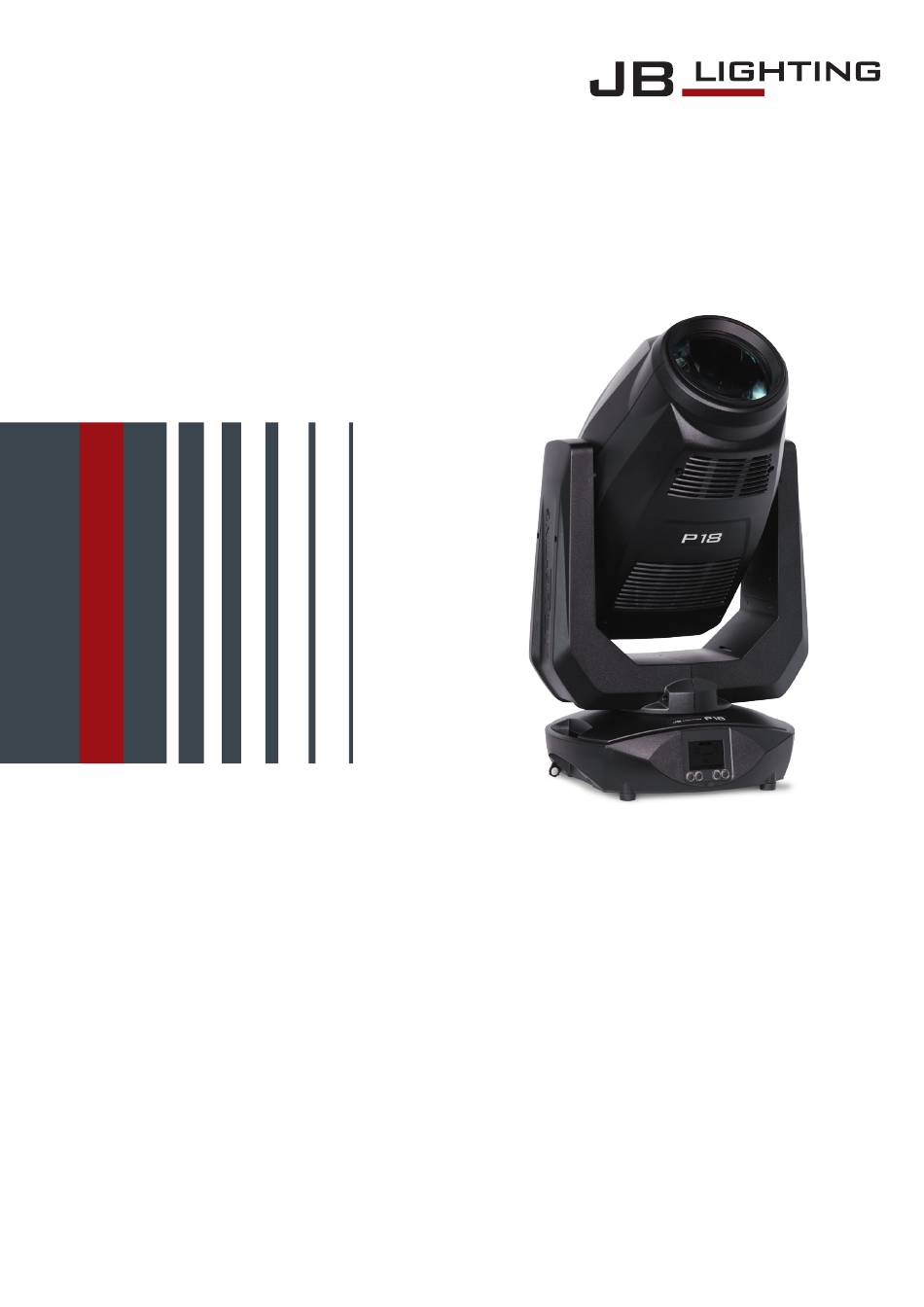

  • Seite 1 P1 8 Bedienungsanleitung Version 1.8 Software >= 1.02...
  • Seite 2 P1 8 - 02 -...

  • Seite 3: Inhaltsverzeichnis

    P1 8 Inhalt 1. Abmessungen ................04 2.

  • Seite 4: Abmessungen

    P1 8 1. Abmessungen 258,4 258,4 258,4 Farbe: Lichtanlagentechnik GmbH Oberfläche: Material: Sallersteig 15, 89134 Blaustein Tel.: 07304 / 9617-0 Abmessung: Blechdicke: Fax.: 07304 / 9617-99 Farbe: Farbe: Datum Name Lichtanlagentechnik GmbH Lichtanlagentechnik GmbH Kuehngruen Erstellt 17.01.2018 Oberfläche: Oberfläche: Material: Sallersteig 15, 89134 Blaustein Sallersteig 15, 89134 Blaustein Allgemeintoleranzen...

  • Seite 5: Produktübersicht

    P1 8 2. Produktübersicht Untere Kopfabdeckung Obere Kopfabdeckung Armabdeckung Griffe LCD-Display Funktionstasten Farbe: Lichtanlagentechnik GmbH Oberfläche: Material: Sallersteig 15, 89134 Blaustein Abmessung: Tel.: 07304 / 9617-0 Blechdicke: Fax.: 07304 / 9617-99 Datum Name Kopf Kuehngruen Erstellt 17.01.2018 Allgemeintoleranzen Prisma Frontlinse Art.-Nr.: ISO 2768-m Tilt-Arretierung...

  • Seite 6: Einleitung

    P1 8 3. Einleitung ACHTUNG: Bitte lesen sie zu Ihrer eigenen Sicherheit vor der ersten Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dieser Scheinwerfer hat unsere Firma in bestem Zustand verlassen. Um diesen Zustand beizu- behalten und einen sicheren Betrieb zu gewährleisten ist es unbedingt wichtig, die folgenden Sicherheitshinweise und Warnungen welche in dieser Bedienungsanleitung geschildert werden, zu beachten.
  • Seite 7 Ihr Gerät beschädigen. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte der P18 unter 0° betrieben werden ist der Gobo-/Prismawechsel und die Gobo-/Pris- marotation in der Geschwindigkeit reduziert. Dies ist ein Schutzmechanismus des P18, da bei geringen Temperaturen das Schmiermittel in den Rotationseffekten relativ zäh ist und somit ein verschlucken des Effektes verursachen kann.

  • Seite 8: Auspacken Des Gerätes

    Sendung bei. Öffnen Sie die Verpackung an der Oberseite und entnehmen Sie das pow- erCON-TRUE1-Kabel, das Inlay und den Sicherheitshinweis, Die Omega-Bügel befinden sich unter dem Scheinwerfer. Überprüfen Sie den P18 auf eventuelle Transportschäden. Diese sollten umgehend dem Transportunternehmen mitgeteilt werden.

  • Seite 9: Netzanschluss

    Der P18 verfügt über einen powerCON-TRUE1 out Netzausgang. Entsprechend der örtlichen Gegebenheiten können mehrere Geräte durch powerCON-TRUE1 in und powerCON-TRUE1 out verlinkt werden. Verbinden Sie maximal zwei (bei Benutzung von 230V/16A) P18 in einer Reihe. Nutzen Sie dafür ein zugelassenes dreiadriges Kabel mit min. 1,5 mm² Querschnitt. Die Verka- belung muss mit den kodierten Originalsteckern von Neutrik erfolgen.

  • Seite 10: Signalanschlüsse

    Ihres Controllers mit dem 1. P18 (Controller DMX-Out -> P18 DMX-In). Anschließend den 1. P18 mit dem 2. P18 (P18 DMX-Out -> P18 DMX-In) und so weiter. In manchen Fällen ist es ratsam einen so genannten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwi- schen Pin 2 und Pin 3) einzustecken.

  • Seite 11: Montage Der Geräte

    4.5 Montage der Geräte WARNUNG: Gewähren Sie einen Abstand von mindestens 0,5 Meter zu leicht ent- flammbarem Material. Der P18 kann entweder gestellt werden oder hän- gend an einem Traversensystem montiert werden. Eine Montage waagerecht zur Traverse (siehe Bild) ist nicht erlaubt.

  • Seite 12: Bedienfeld

    P1 8 5. Bedienfeld Der P18 verfügt über ein grafisches Farb-Touch-Display, dass bei hängender Installation um 180° gedreht werden kann. Die Drehung der Displayanzeige kann über den Touchbildschirm ab Softwareversion 1.5 erfolgen. Am Bedienfeld können sämtliche Parameter des P18 eingestellt werden (siehe Menü-Übersicht Seite 14).

  • Seite 13: Dmx-Adressierung

    Eine schnell blinkende Displaybeleuchtung zeigt einen Fehler an der in der "ERROR LIST" noch drin steht aber schon bestätigt wurde bzw. automatisch bestätigt wurde. Erst wenn der Fehler aus der ERROR LIST gelöscht wurde startet der P18 wieder ohne Fehlersignalisierung. Sollten Fehler immer wieder auftreten kontaktiere am besten den Händler/Distributor oder unse- ren Service.

  • Seite 14: Menü-Übersicht

    P1 8 5.1 Menü-Übersicht ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS ADDRESS +/- DMX INPUT CONFIG WIRELESS ON/OFF PERSONALITY UNLINK SURE? NETWORK ARTNET...
  • Seite 15 P1 8 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- FOCUS FOCUS +/- ZOOM...

  • Seite 16: Factory Defaults - Werkseinstellungen

    Verbindungstaste gedrückt werden. Der Sender sucht nun alle Scheinwerfer bei denen Wireless aktiviert ist und Scheinwerfer die nicht mit einem Sender verbunden sind. Hat sich der P18 er- folgreich mit dem Sender verbunden informiert im Display eine Pegelanzeige über die aktuelle Empfangsqualität.
  • Seite 17 Unter RESOLUTION lässt sich die Bewegungsauflösung von 16 Bit auf 8 Bit umstellen. In der Werkseinstellung ist diese auf 16 Bit eingestellt. In der 8 Bit Auflösung lässt sich der P18 weniger exakt positionieren, je nach Lichtkonsole jedoch schneller bedienen. Die Menüpunkte PAN INVERS und TILT INVERS ermöglichen ein Invertieren der Bewegungsrichtung.

  • Seite 18: Standalone Betrieb

    P1 8 5.6 STANDALONE Betrieb Im Standalone-Betrieb können bis zu 20 Programmschritte im P18 gespeichert werden, die dann in einer Endlosschleife ablaufen können. Die Speicherung der Bilder kann dabei auf zwei Arten erfolgen. Entweder Sie programmieren die gewünschten DMX-Werte direkt am P18 und spei- chern diese ab, oder Sie stellen die DMX-Werte über ein angeschlossenes DMX-Pult ein und...

  • Seite 19: Info-Menü

    P1 8 Betrieb über Master-Slave Funktion: Verbinden Sie die P18 über DMX Leitungen und aktivieren Sie bei allen Slave-Geräten den Menü- punkt REMOTE. Navigieren Sie dazu im STANDALONE-Menü bis zum Untermenü REMOTE. Aktivieren Sie die Funktion REMOTE durch die Tastenkombination „ENTER” drücken, gedrückt halten und zusätzlich „ESC”...

  • Seite 20: Kanalbelegung

    P1 8 6. Kanalbelegung 6.1 Betriebsarten Der P18 verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menü- punkt PERSONALITY, DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü ange- zeigt. Mode 1(M1) Mode 2 (M2) Kanal 1...
  • Seite 21 P1 8 Kanal 43 Magenta Kanal 44 Magenta fein Kanal 45 Yellow Kanal 46 Yellow fein Kanal 47 Kanal 48 CTO fein Kanal 49 Sparkle Kanal 50 Sparkle Geschwindigkeit Kanal 51 Prisma 1 Kanal 52 Prisma 1 Rotation Kanal 53 Prisma 1 Rotation fein Kanal 54 Prisma 2...

  • Seite 22: Dmx-Kanalfunktionen

    P1 8 6.2 DMX-Kanalfunktionen M3 Funktion Pan (X) Bewegung 561° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,0° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Dimmer Fade out über Fader - schnell -> langsam (Mischpult-Reaktionszeit schnell) 000-007 Dimmer Fade out über Fader - schnell ->...
  • Seite 23 P1 8 Fokus 0-100% 000-255 Fokus fein (16 Bit) 000-255 Zoom 0 -100% (nah 7° - weit 56°) 000-255 Zoom fein (16 Bit) 000-255 Autofokus Distanz Autofokus aus 000-001 Autofokus 0 m - 100 m 002-255 Autofokus Feinabgleich Autofokus Feinabgleich - 128 Mittelstellung 000-255 Iris 0-100% (offen ->...
  • Seite 24 P1 8 Goborad 2 - rotierende Gobos Gobo 0 000-007 Gobo 1 008-015 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-255 Gobopositionierung / -rotation 2 Gobopositionierung 0°-540° 000-191 Goborotation rechts (schnell - langsam) 192-222 Goborotation Stop 223-224...
  • Seite 25 P1 8 Blende 2a 0-100% 000-255 Blende 2a fein (16 Bit) 000-255 Blende 2b 0-100% 000-255 Blende 2b fein (16 Bit) 000-255 Blende 3a 0-100% 000-255 Blende 3a fein (16 Bit) 000-255 Blende 3b 0-100% 000-255 Blende 3b fein (16 Bit) 000-255 Blende 4a 0-100% 000-255...
  • Seite 26 P1 8 Magenta fein (16 Bit) 000-255 Yellow (Gelb) (8 Bit) 0-100% 000-255 Yellow (Gelb) fein (16 Bit) 000-255 CTO (8 Bit) 0-100% 000-255 CTO fein (16 Bit) 000-255 Sparkle - Glittereffekt Sparkle Effekt inaktiv 000-000 Sparkle Effekt Intensität (minimum - maximum) 001-255 Sparkle Geschwindigkeit Sparkle Effekt gefadet (langsam ->...

  • Seite 27: Steuerkanal

    Hersteller anzupassen kann dies über diesen Kanal eingestellt werden. Hierbei ist DMX 000 für schnelles Ausdimmen und DMX 007 für langsames Ausdimmen einzustellen. Dieser Bereich wird 5x wiederholt und somit wird der P18 an die Reaktionszeit/Geschwindigkeit der Lichtsteuerungen angepasst (DMX 000-007 für „schnelle“ Lichtsteuerungen und DMX 128-135 für „langsame“...

  • Seite 28: Zoom, Autofokus Distanz, Autofokus Abgleich

    7.1 Servicemenü RESET FIXTURE Auf den Befehl „Reset“ führt der P18 eine Initialisierung auf seine Startwerte aus. Es ist der glei- che Vorgang wie nach dem Einschalten des P18. Sollte eine Fehlermeldung im Display erschei- nen, könnte dies eine erste Maßnahme sein, diese zu beheben.

  • Seite 29: Gobos Wechseln

    Für weitere Details kontaktieren Sie bitte Ihren Händler bzw. den JB-Lighting Service. RECEIVESOFT Über diesen Bereich kann die Software des P18 eingespielt werden (siehe 7.5 Software Update auf Seite 31). 7.2 Gobos wechseln Um das Gerät (von der richtigen Seite) zu öffnen...

  • Seite 30: Gobogröße

    Sie sollten in regelmäßigen Abständen die Funk- tion der Lüfter im Kopf und Fuß überprüfen. Vor allem sollten Sie darauf achten, dass die Luftein- lässe sowie das Innere des P18 frei von Flusen und Staub sind. Hierzu öffnen Sie die Kopfabdeckung (4x Cam- locks (4) mit einer halben Umdrehung) und die Bodenplatte am Fuß.

  • Seite 31: Software Update

    Sie das File direkt ins Rootverzeichnis des USB-Sticks. Anschließend drücken Sie die rechte Taste unterhalb des Displays und halten diese gedrückt. Stecken sie nun den P18 ein sobald im Display die Meldung erschient "Insert USB-Stick" können Sie die Taste loslassen. Nun noch den USB-Stick auf der Rückseite des Gerätes unterhalb der Signalanschlüsse einstecken und den...

  • Seite 32: Spezifikationen

    P1 8 8. Spezifikationen Maße und Gewicht Länge ..............307 mm Breite .

  • Seite 33: Konformitätserklärung

    Der Hersteller, JB-Lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen erklärt, dass das Produkt: Varyscan P18 den wesentlichen Schutzanforderungen der Richtlinien entspricht. Es wurden folgende Normen zur Konformitäts- bewertung herangezogen: Aussendung - Anforderungen Einrichtungen der Informationstechnik, Funkstöreigenschaften - gemäß EN 55022:2010 Grenzwerte und Messverfahren - Grenzwertklasse A Leitungsgeführte Störaussendung...
  • Seite 34 P1 8 - 34 -...
  • Seite 35 P1 8 - 35 -...
  • Seite 36 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
