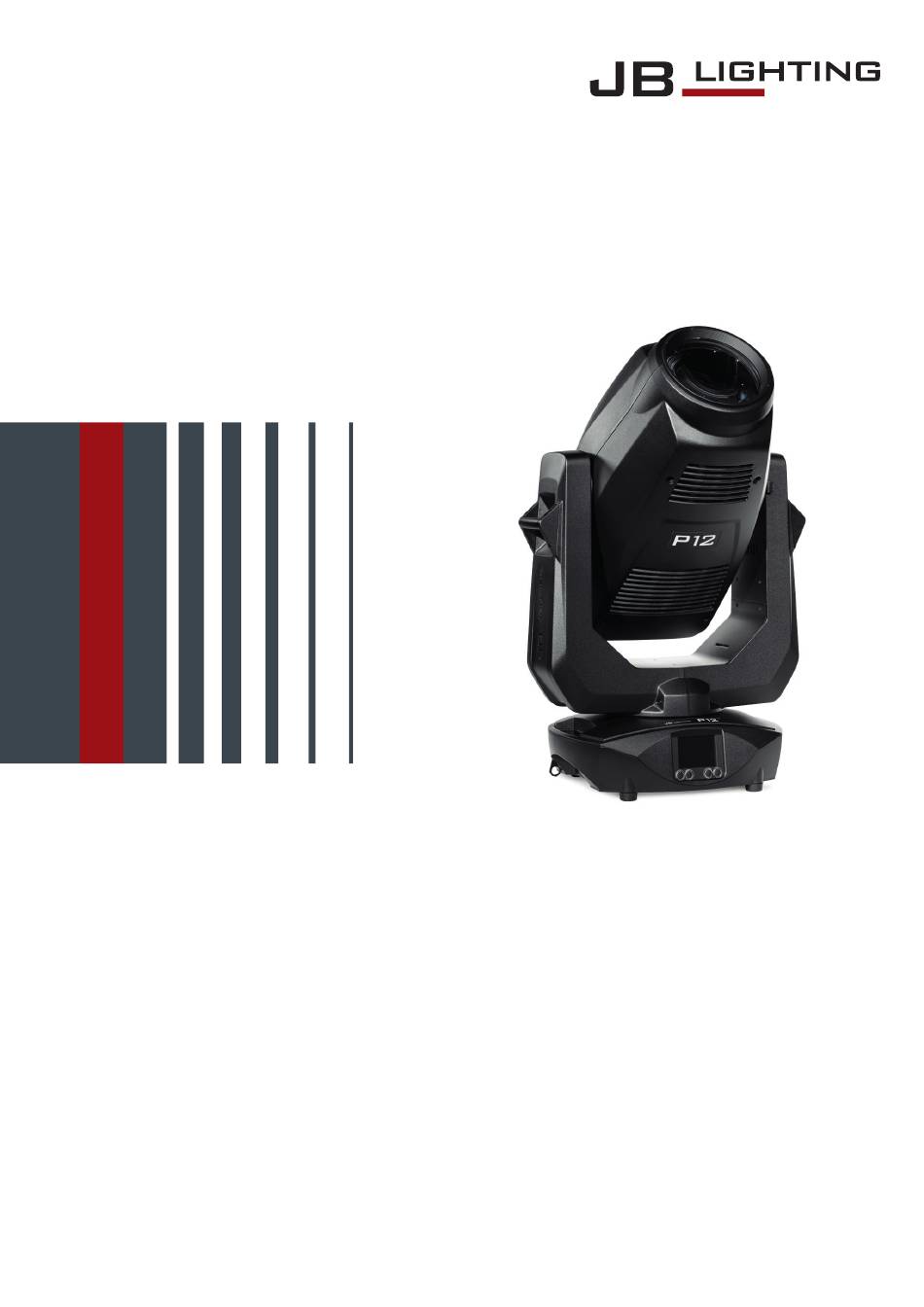

P1 2
Bedienungsanleitung
Version 1.15
Software >= 1.03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting P12

Inhaltszusammenfassung für JB-Lighting P12

  • Seite 1 P1 2 Bedienungsanleitung Version 1.15 Software >= 1.03...
  • Seite 2 P1 2 - 02 -...

  • Seite 3: Inhaltsverzeichnis

    6.2 DMX-Kanalfunktionen P12 Profile ........

  • Seite 4: Abmessungen

    P1 2 1. Abmessungen 223,65 223,65 223,65 223,6 Farbe: Lichtanlagentechnik GmbH Oberfläche: Material: Sallersteig 15, 89134 Blaustein Farbe: Farbe: Abmessung: Tel.: 07304 / 9617-0 Blechdicke: Fax.: 07304 / 9617-99 Lichtanlagentechnik GmbH Oberfläche: Lichtanlagentechnik GmbH Material: Oberfläche: Datum Name Sallersteig 15, 89134 Blaustein Sallersteig 15, 89134 Blaustein Kuehngruen Erstellt...

  • Seite 5: Produktübersicht

    P1 2 2. Produktübersicht Untere Kopfabdeckung Obere Kopfabdeckung Armabdeckung Griffe LCD-Display Funktionstasten Farbe: Lichtanlagentechnik GmbH Oberfläche: Material: Sallersteig 15, 89134 Blaustein Tel.: 07304 / 9617-0 Abmessung: Blechdicke: Fax.: 07304 / 9617-99 Kopf Datum Name Kuehngruen Erstellt 14.02.2019 Frontlinse Allgemeintoleranzen Prisma Art.-Nr.: ISO 2768-m Tilt-Arretierung...

  • Seite 6: Einleitung

    ACHTUNG: Dieses Gerät ist nur für den professionellen Gebrauch geeignet! Schutzart IP 20 - nur für den Gebrauch in trockener Umgebung (Indoor)! ACHTUNG: JB-Lighting Lichtanlagentechnik GmbH autorisiert den Gebrauch ihrer Geräte nicht in lebensunterstützenden Systemen. Lebensunterstützende Systeme sind Systeme deren Zweck dazu dient Leben zu erhalten oder zu stabilisieren und deren Defekt oder Fehlfunktion möglicherweise den Tod oder die Verletzung von...
  • Seite 7 Ihr Gerät beschädigen. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte der P12 unter 0° betrieben werden ist der Gobo-/Prismawechsel und die Gobo-/Pris- marotation in der Geschwindigkeit reduziert. Dies ist ein Schutzmechanismus des P12, da bei geringen Temperaturen das Schmiermittel in den Rotationseffekten relativ zäh ist und somit ein verschlucken des Effektes verursachen kann.

  • Seite 8: Auspacken Des Gerätes

    Sendung bei. Öffnen Sie die Verpackung an der Oberseite und entnehmen Sie das powerCON-TRUE1-Kabel, das Inlay und den Sicherheitshinweis, Die Omega-Bügel befinden sich unter dem Scheinwerfer. Überprüfen Sie den P12 auf eventuelle Transportschäden. Diese sollten umgehend dem Transportunternehmen mitgeteilt werden.

  • Seite 9: Netzanschluss

    Der P12 verfügt über einen powerCON-TRUE1 out Netzausgang. Entsprechend der örtlichen Gegebenheiten können mehrere Geräte durch powerCON-TRUE1 in und powerCON-TRUE1 out verlinkt werden. Verbinden Sie maximal vier (bei Benutzung von 230V/16A) P12 in einer Reihe. Nutzen Sie dafür ein zugelassenes dreiadriges Kabel mit min. 1,5 mm² Querschnitt. Die Verka- belung muss mit den kodierten Originalsteckern von Neutrik erfolgen.

  • Seite 10: Signalanschlüsse

    Ihres Controllers mit dem 1. P12 (Controller DMX-Out -> P12 DMX-In). Anschließend den 1. P12 mit dem 2. P12 (P12 DMX-Out -> P12 DMX-In) und so weiter. In manchen Fällen ist es ratsam einen so genannten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwi- schen Pin 2 und Pin 3) einzustecken.

  • Seite 11: Montage Der Geräte

    Gerät nur auf einer harten Unterlage betreiben, da die Lufteinlässe im Fuss frei bleiben müssen! ✔ ✔ Um das Gerät an ein Traversensystem zu hängen verwenden Sie die JB-Lighting Omega-Clamps mit Camlocverbindern. Die Omegabügel können auf folgende Arten montiert werden: 258,4 223,65 Achten Sie darauf, dass die Camlocs sicher einrasten.

  • Seite 12: Bedienfeld

    P1 2 5. Bedienfeld Der P12 verfügt über ein grafisches Farb-Touch-Display, dass bei hängender Installation um 180° gedreht werden kann. Das Display kann im PERSONALITY-Menü oder über den Shortcut ENTER + UP im Hauptbildschirm gedreht werden. Am Bedienfeld können sämtliche Parameter des P12 eingestellt werden (siehe Menü-Übersicht Seite 14).

  • Seite 13: Dmx-Adressierung

    Eine schnell blinkende Displaybeleuchtung zeigt einen Fehler an der in der "ERROR LIST" noch drin steht aber schon bestätigt wurde bzw. automatisch bestätigt wurde. Erst wenn der Fehler aus der ERROR LIST gelöscht wurde startet der P12 wieder ohne Fehlersignalisierung. Sollten Fehler immer wieder auftreten kontaktieren Sie am besten den Händler/Distributor oder unseren Service.

  • Seite 14: Menü-Übersicht P12 Profile

    P1 2 5.1 Menü-Übersicht P12 Profile grau - entspricht der Standardeinstellung ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS ADDRESS +/-...
  • Seite 15 P1 2 RESET FIXTURE SURE? SERVICE ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST TEST RUNNING DMX TEST DMX CHANNEL CH 001: --- INIT PAN/TILT SURE? DISPLAY CONTR. D. CONTR: +000 +/- FINE ADJUST OFS PAN OFS PAN +/- OFS TILT...

  • Seite 16: Factory Defaults - Werkseinstellungen

    Verbindungstaste gedrückt werden. Der Sender sucht nun alle Scheinwerfer bei denen Wireless aktiviert ist und Scheinwerfer die nicht mit einem Sender verbunden sind. Hat sich der P12 er- folgreich mit dem Sender verbunden informiert im Display eine Pegelanzeige über die aktuelle Empfangsqualität.
  • Seite 17 Der P12 verfügt über 2 Betriebsmodi (siehe Kanalbelegung Seite 21). Über den Mode 1 lassen sich alle Parameter des P12 bedienen. Es werden jedoch alle Kanäle (außer Pan/Tilt) mit 8 Bit angesteuert. Durch die Wahlmöglichkeit Mode 2 - 16 Bit werden die Gobo-, Prismarotation, die CMY/CTO, Dimmer, Fokus, Zoom, die komplette Blendenschiebereinheit ebenfalls wie Pan/Tilt über 16 Bit angesteuert.
  • Seite 18 EFFECT SPEED - Einstellung der Effektgeschwindigkeit Im Menüpunkt EFFECT SPEED lässt sich die Maximalgeschwindigkeit, die Effekte und somit auch die Lautstärke der Effekte des P12 einstellen. Folgende Einstellmöglichkeiten stehen zur Verfügung. WHISPER: Die Geschwindigkeit der Effekte ist so weit reduziert, dass eine Lautstärke von 29dB(A) nicht überschritten wird.

  • Seite 19: Standalone Betrieb

    (strangweise) nacheinander aus. 5.6 STANDALONE Betrieb Im Standalone-Betrieb können bis zu 20 Programmschritte im P12 gespeichert werden, die dann in einer Endlosschleife ablaufen können. Die Speicherung der Bilder kann dabei auf zwei Arten erfolgen. Entweder Sie programmieren die gewünschten DMX-Werte direkt am P12 und spei- chern diese ab, oder Sie stellen die DMX-Werte über ein angeschlossenes DMX-Pult ein und...

  • Seite 20: Info-Menü

    P1 2 Betrieb über Master-Slave Funktion: Verbinden Sie die P12 über DMX Leitungen und aktivieren Sie bei allen Slave-Geräten den Menü- punkt REMOTE. Navigieren Sie dazu im STANDALONE-Menü bis zum Untermenü REMOTE. Aktivieren Sie die Funktion REMOTE durch die Tastenkombination „ENTER” drücken, gedrückt halten und zusätzlich „ESC”...

  • Seite 21: Kanalbelegung

    P1 2 6. Kanalbelegung 6.1 Übersicht DMX-Modi P12 Profile Der P12 Profile verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY, DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. Mode 1(M1) Mode 2 (M2)
  • Seite 22 P1 2 Kanal 43 Cyan fein Kanal 44 Magenta Kanal 45 Magenta fein Kanal 46 Yellow Kanal 47 Yellow fein Kanal 48 Kanal 49 CTO fein Kanal 50 Sparkle Kanal 51 Sparkle Geschwindigkeit Kanal 52 Prisma 1 Kanal 53 Prisma 1 Rotation Kanal 54 Prisma 1 Rotation fein Kanal 55...

  • Seite 23: Dmx-Kanalfunktionen P12 Profile

    P1 2 6.2 DMX-Kanalfunktionen P12 Profile M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 24 P1 2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-142 FROST CURVE - Einstellung der Frostkurve LINEAR - lineare Frostkurve...
  • Seite 25 P1 2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 26 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 27 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167 Gobo 5 Shake (schnell - langsam) 168-175 Gobo 6 Shake (schnell - langsam)
  • Seite 28 P1 2 Blende 4b 0-100% 000-255 Blende 4b fein (16 Bit) 000-255 Blendenschieber-Rotation -55° / +55° 000-255 Blendenschieber-Rotation fein (16 Bit) 000-255 Farbrad Weiss 000-001 Weiss / Rot 002-003 004-005 Rot / Gelb 006-007 Gelb 008-009 Gelb / Magenta 010-011 Magenta 012-013 Magenta / Grün...

  • Seite 29: Übersicht Dmx-Modi P12 Spot

    Blackout bei Gobo, Farbe, Prisma, CMY, Iris, Frost, Zoom, Fokus, Pan/Tilt 224-255 6.3 Übersicht DMX-Modi P12 Spot Der P12 Spot verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY, DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt.
  • Seite 30 P1 2 Mode 1(M1) Mode 2 (M2) Kanal 1 Kanal 2 Pan fein Pan fein Kanal 3 Tilt Tilt Kanal 4 Tilt fein Tilt fein Kanal 5 Steuerkanal Steuerkanal Kanal 6 Shutter Shutter Kanal 7 Dimmer Dimmer Kanal 8 Fokus Dimmer fein Kanal 9 Zoom...

  • Seite 31: Dmx-Kanalfunktionen P12 Spot

    P1 2 6.4 DMX-Kanalfunktionen P12 Spot M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 32 P1 2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-142 FROST CURVE - Einstellung der Frostkurve LINEAR - lineare Frostkurve...
  • Seite 33 P1 2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 34 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 35 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167 Gobo 5 Shake (schnell - langsam) 168-175 Gobo 6 Shake (schnell - langsam)
  • Seite 36 P1 2 Farben linear: Weiss - Rot - Gelb - Magenta - Grün - Orange - 064-191 Dunkelblau - Pink - HCRI - Weiss Farbraddurchlauf rechts (schnell - langsam) 192-223 Farbraddurchlauf links (langsam - schnell) 224-255 Cyan (8 Bit) 0-100% 000-255 Cyan fein (16 Bit) 000-255...

  • Seite 37: Steuerkanal

    CAMERA MODE - Einstellung der LED-Wiederholfrequenz RESET - Ein Grundreset des Scheinwerfers wird durchgeführt Die Details hierzu siehe DMX-Kanalfunktionen für den P12 Profile auf der Seite 23 und für den P12 Spot auf der Seite 31. 6.6 Zoom, Autofokus Distanz, Autofokus Abgleich Mithilfe der beiden Kanäle Autofokus Distanz und Autofokus Abgleich kann ab Software Ver.

  • Seite 38: Service

    7.1 Servicemenü RESET FIXTURE Auf den Befehl „Reset“ führt der P12 eine Initialisierung auf seine Startwerte aus. Es ist der glei- che Vorgang wie nach dem Einschalten des P12. Sollte eine Fehlermeldung im Display erschei- nen, könnte dies eine erste Maßnahme sein, diese zu beheben.

  • Seite 39: Gobos Wechseln

    Deckel ab und hängen das Sicherungsseil aus. Jetzt öffnen Sie die beiden Rändelschrau- ben (5) und entnehmen den Goboeinschub. Fol- gendes Bild (1) zeigt den Goboeinschub des P12. Zum Wechsel der rotierenden Gobos entfernen Sie nur den Spannring (A) mit einem spitzen Gegenstand tauschen das Gobo und setzten anschließend den Spannring wieder ein.

  • Seite 40: Gobogröße

    Außendurchmesser: 27,9 mm (+0/-0,1mm) 7.4 Blendenschiebermodul / Animationsmodul Der P12 ist so konzipiert, dass es problemlos möglich ist, einen Spot in einen Profile umzurüsten und umgekehrt. Einfach das Animations- oder Blendenschiebermodul gegeneinander austau- schen, der Scheinwerfer erkennt automatisch welches Modul eingebaut ist und ändert entspre- chend seine Kanalbelegung.

  • Seite 41: Gerät Reinigen

    Sie sollten in regelmäßigen Abständen die Funk- tion der Lüfter im Kopf und Fuß überprüfen. Vor allem sollten Sie darauf achten, dass die Luftein- lässe sowie das Innere des P12 frei von Flusen und Staub sind. Hierzu öffnen Sie die Kopfabdeckung (4x Cam- locks mit einer halben Umdrehung) und die Bo- denplatte am Fuß.

  • Seite 42: Spezifikationen

    P1 2 8. Spezifikationen Maße und Gewicht Länge ..............264 mm Breite .

  • Seite 43: Konformitätserklärung

    Sinne der Richtlinie: 2014/30/EU Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26.02.2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit) Der Hersteller, JB-Lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen erklärt, dass das Produkt: den wesentlichen Schutzanforderungen der Richtlinien entspricht.
  • Seite 44 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
