P1 2Spot
P1 2Profile
Bedienungsanleitung
Version 1.20
Software >= 1.1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting P 12 SPOT

Inhaltszusammenfassung für JB-Lighting P 12 SPOT

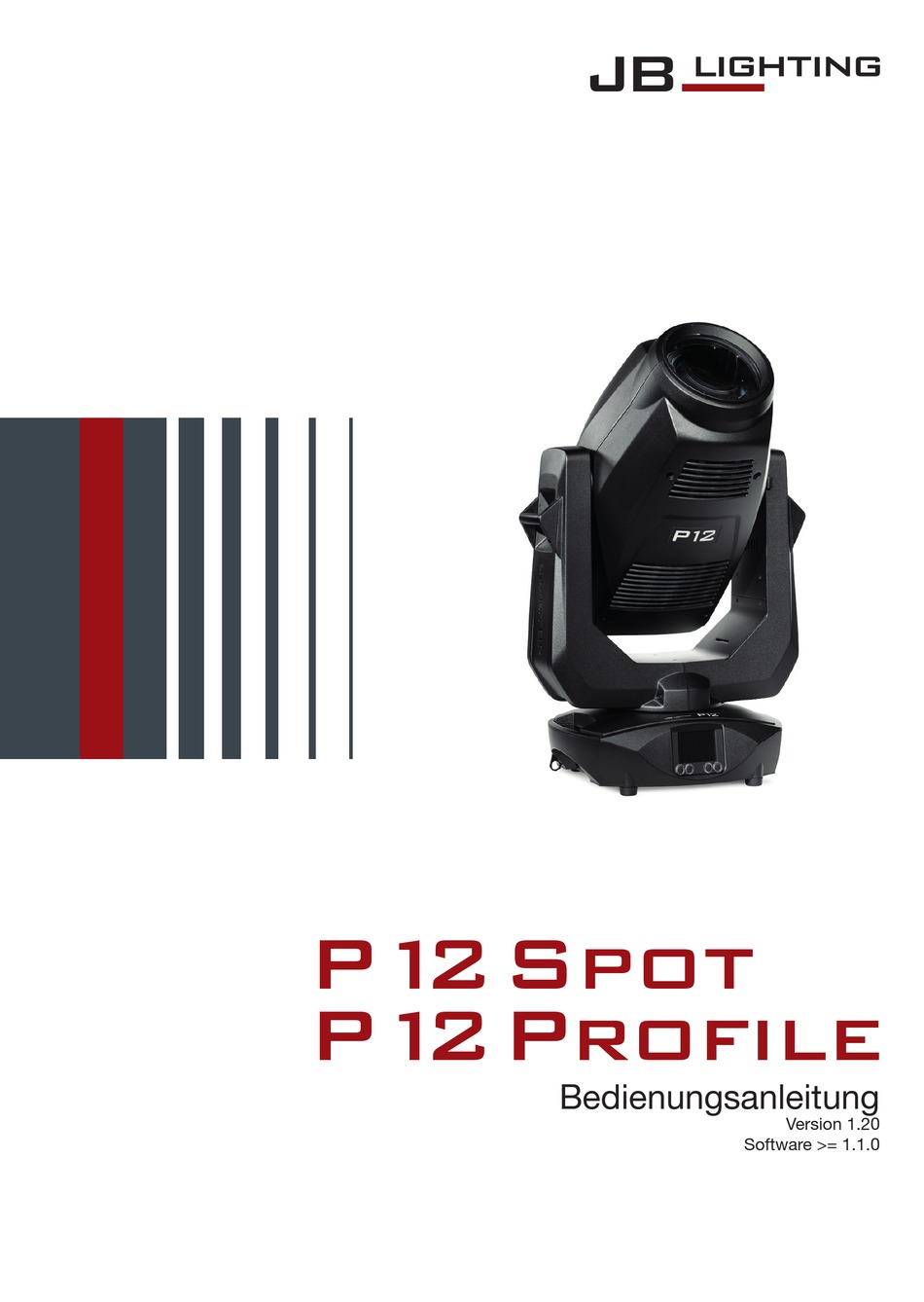

  • Seite 1 P1 2Spot P1 2Profile Bedienungsanleitung Version 1.20 Software >= 1.1.0...
  • Seite 2 P1 2 - 02 -...

  • Seite 3: Inhaltsverzeichnis

    P1 2 Inhalt 1. Abmessungen ............04 2.

  • Seite 4: Abmessungen

    P1 2 1. Abmessungen 223,65 223,65 223,65 223,6 Farbe: Lichtanlagentechnik GmbH Oberfläche: Material: Sallersteig 15, 89134 Blaustein Farbe: Farbe: Abmessung: Tel.: 07304 / 9617-0 Blechdicke: Fax.: 07304 / 9617-99 Lichtanlagentechnik GmbH Oberfläche: Lichtanlagentechnik GmbH Material: Oberfläche: Datum Name Sallersteig 15, 89134 Blaustein Sallersteig 15, 89134 Blaustein Kuehngruen Erstellt...

  • Seite 5: Produktübersicht

    P1 2 2. Produktübersicht Untere Kopfabdeckung Obere Kopfabdeckung Armabdeckung Griffe LCD-Display Funktionstasten Farbe: Lichtanlagentechnik GmbH Oberfläche: Material: Sallersteig 15, 89134 Blaustein Tel.: 07304 / 9617-0 Abmessung: Blechdicke: Fax.: 07304 / 9617-99 Kopf Datum Name Kuehngruen Erstellt 14.02.2019 Frontlinse Allgemeintoleranzen Prisma Art.-Nr.: ISO 2768-m Tilt-Arretierung...

  • Seite 6: Einleitung

    ACHTUNG: Dieses Gerät ist nur für den professionellen Gebrauch geeignet! Schutzart IP 20 - nur für den Gebrauch in trockener Umgebung (Indoor)! ACHTUNG: JB-Lighting Lichtanlagentechnik GmbH autorisiert den Gebrauch ihrer Geräte nicht in lebensunterstützenden Systemen. Lebensunterstützende Systeme sind Systeme deren Zweck dazu dient Leben zu erhalten oder zu stabilisieren und deren Defekt oder Fehlfunktion möglicherweise den Tod oder die Verletzung von...
  • Seite 7 P1 2 Der Netzstecker muss nach der Installation des Scheinwerfers immer zugänglich sein. Überlas- ten Sie keinesfalls die Steckdosen bzw. die Verlängerungskabel, da dies zu einem Brand oder Stromschlag führen könnte. Stellen Sie keine Gegenstände auf das Netzkabel. Installieren Sie den Scheinwerfer nicht so, dass Personen über das Netzkabel stolpern, bzw.

  • Seite 8: Auspacken Des Gerätes

    P1 2 Dieses Gerät darf nicht in einer Umgebung ohne ausreichende Belüftung betrieben werden. Das Gerät darf nur betreiben werden wenn das Gehäuse geschlossen ist und alle Schrauben / Camlocs fest angezogen sind. Das Gerät ist immer mit einem zusätzlichen Safety zu sichern. Stellen Sie sicher, dass der Bereich unterhalb des Scheinwerfers bei Montage, Um- und Abbau frei ist.

  • Seite 9: Netzanschluss

    P1 2 Anschluss außerhalb Europas: Der P12 darf nur an folgenden Stromnetzen betrieben werden: ACHTUNG: Netz Der P12 darf in Kanada nur im 2 2 Leiter, 1 Phase Leiter, 1 Phasen Netz mit maxi- mal 120V betrieben werden! 3 Leiter, 1 Phase 4 Leiter, 3 Phasen 4.2 Netzanschluss Anschlusswerte: Spannung 100-240 V, Frequenz 50 - 60 Hz, Leistung max.

  • Seite 10: Signalanschlüsse

    P1 2 4.4 Signalanschlüsse 4.4.1 DMX-Verkabelung Die DMX-Verkabelung (Signalleitungen) sollte mit einem 2-adrigen Kabel mit Abschirmung erfol- gen. Wir empfehlen ein DMX-Kabel mit 110 Ohm, 2x0,22mm oder 4x0,22mm . Bei den Steckern und Buchsen handelt es sich um 5-polige XLR-Verbinder, die im Fachhandel erworben werden können.

  • Seite 11: Montage Der Geräte

    Gerät nur auf einer harten Unterlage betreiben, da die Lufteinlässe im Fuss frei bleiben müssen! ✔ ✔ Um das Gerät an ein Traversensystem zu hängen verwenden Sie die JB-Lighting Omega-Clamps mit Camlocverbindern. Die Omegabügel können auf folgende Arten montiert werden: 258,4 223,65 223,65 Achten Sie darauf, dass die Camlocs sicher einrasten.

  • Seite 12: Bedienfeld

    P1 2 5. Bedienfeld Der P12 verfügt über ein grafisches Farb-Touch-Display, dass bei hängender Installation um 180° gedreht werden kann. Das Display kann im PERSONALITY-Menü oder über den Shortcut ENTER + UP im Hauptbildschirm gedreht werden. Am Bedienfeld können sämtliche Parameter des P12 eingestellt werden (siehe Menü-Übersicht Seite 14).

  • Seite 13: Dmx-Adressierung

    P1 2 Displaybeleuchtung als Funktionsanzeige Während des Resets bleibt die Displaybeleuchtung ausgeschaltet. Nach dem Reset signalisiert eine langsam blinkende Displaybeleuchtung, dass kein DMX-Signal anliegt. Eine sehr schnell blinkende Displaybeleuchtung nach dem Reset bedeutet, dass ein neuer Fehler in der „ERROR LIST“ abgespeichert wurde. Dieser ist während des Resets aufgetreten oder im Betrieb davor.

  • Seite 14: Menü-Übersicht P12 Profile

    P1 2 5.1 Menü-Übersicht P12 Profile grau - entspricht der Standardeinstellung ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS ADDRESS +/- SACN ADDRESS ADDRESS +/- PERSONALITY...
  • Seite 15 P1 2 SERVICE RESET FIXTURE SURE? ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST TEST RUNNING DMX TEST DMX CHANNEL CH 001: --- INIT PAN/TILT SURE? DISPLAY CONTR. D. CONTR: +000 +/- FINE ADJUST OFS PAN OFS PAN +/- OFS TILT...

  • Seite 16: Factory Defaults - Werkseinstellungen

    P1 2 INFO SOFTWARE VER. FIXTURE ID TOT OP. TIME TOT LAMP TIME TOT BAT CHARGE T. TEMP BASE LCD ACTUAL RESET? TEMP BASE PS ACTUAL RESET? TEMP HEAD MAIN ACTUAL RESET? TEMP HEAD DRV ACTUAL RESET? TEMP HEAD LED ACTUAL RESET? TEMP HEAD AMB.
  • Seite 17 P1 2 Für den Netzwerkbetrieb muss unter NETWORK -> IP ADDRESS die IP-Adresse des Scheinwer- fers ausgewählt bzw. eingestellt werden. Jeder Scheinwerfer hat eine einmalige Standard-IP-Ad- resse. Unter IP ADDRESS -> DEFAULT IP kann diese vom Netzwerk 10.xxx.xxx.xxx auf ein Netzwerk 2.xxx.xxx.xxx umgestellt werden.
  • Seite 18 P1 2 BOOST: Helligkeit 25000lm, die Lüfter laufen in diesem Mode schon etwas stärker, ab ca. 40° Umgebungstemperatur regeln die Lüfter nochmals entsprechend hoch. LONGLIFE: Helligkeit 21000lm, die Lüfter laufen in diesem Mode wie im Boost-Mode. Diesen Mode würden wir für Dauerinstallationen bevorzugen, da das LED-Modul kühler betrieben wird. Eine Gefahr für die Lebensdauer des Geräts bzw.

  • Seite 19: Standalone Betrieb

    P1 2 SAFE MODE SWITCH - Einstelloption für die Art der Umschaltung des Cooling Modes Über diese Einstellung kann entschieden werden ob die Umschaltung des Menüpunktes COOLING MODE direkt erfolgen kann "OFF" oder ob zur Sicherheit der Dimmer und der Shutter des Scheinwerfers vor der Umschaltung geschlossen werden muss ->...

  • Seite 20: Info-Menü

    P1 2 Deaktivieren: Drücken Sie die Taste „ESC”, halten Sie diese gedrückt und drücken Sie dann zusätzlich „ENTER”. Das Menü springt eine Ebene zurück und RUN wird im Display angezeigt. Betrieb über Master-Slave Funktion: Verbinden Sie die P12 über DMX Leitungen und aktivieren Sie bei allen Slave-Geräten den Menü- punkt REMOTE.

  • Seite 21: Ansteuerungsmöglichkeiten

    P1 2 6. Ansteuerungsmöglichkeiten 6.1 DMX 6.1.1 Übersicht DMX-Modi P12 Profile Der P12 Profile verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY, DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. Mode 1(M1) Mode 2 (M2) Kanal 1 Kanal 2 Pan fein...
  • Seite 22 P1 2 Kanal 41 Effekt-Geschwindigkeit Farbrad Kanal 42 Blackout Move Cyan Kanal 43 Cyan fein Kanal 44 Magenta Kanal 45 Magenta fein Kanal 46 Yellow Kanal 47 Yellow fein Kanal 48 Kanal 49 CTO fein Kanal 50 Sparkle Kanal 51 Sparkle Geschwindigkeit Kanal 52 Prisma 1...

  • Seite 23: Dmx-Kanalfunktionen P12 Profile

    P1 2 6.1.2 DMX-Kanalfunktionen P12 Profile M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 24 P1 2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-139 RGB/CMY CURVE - Einstellung der RGB/CMY-Kurve SQUARE INVERS LEGACY - ursprüngliche Kurve square inv.
  • Seite 25 P1 2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 26 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 27 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167 Gobo 5 Shake (schnell - langsam) 168-175 Gobo 6 Shake (schnell - langsam)
  • Seite 28 P1 2 Blende 4b 0-100% 000-255 Blende 4b fein (16 Bit) 000-255 Blendenschieber-Rotation -55° / +55° 000-255 Blendenschieber-Rotation fein (16 Bit) 000-255 Farbrad Weiss 000-001 Weiss / Rot 002-003 004-005 Rot / Gelb 006-007 Gelb 008-009 Gelb / Magenta 010-011 Magenta 012-013 Magenta / Grün...

  • Seite 29: Übersicht Dmx-Modi P12 Spot

    P1 2 Prisma 1 Offen 000-007 Prisma 1 (5fach linear) 008-255 Prisma 1 Positionierung / Rotation Prisma Positionierung (0°-540°) 000-191 Prisma Rotation rechts (schnell -> langsam) 192-222 Prisma Rotation stop 223-224 Prisma Rotation links (langsam -> schnell) 225-255 Prisma 1 Positionierung / Rotation fein (16 Bit) 000-255 Prisma 2 Offen...
  • Seite 30 P1 2 Mode 1(M1) Mode 2 (M2) Kanal 1 Kanal 2 Pan fein Pan fein Kanal 3 Tilt Tilt Kanal 4 Tilt fein Tilt fein Kanal 5 Steuerkanal Steuerkanal Kanal 6 Shutter Shutter Kanal 7 Dimmer Dimmer Kanal 8 Fokus Dimmer fein Kanal 9 Zoom...

  • Seite 31: Dmx-Kanalfunktionen P12 Spot

    P1 2 6.1.4 DMX-Kanalfunktionen P12 Spot M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 32 P1 2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-139 RGB/CMY CURVE - Einstellung der RGB/CMY-Kurve SQUARE INVERS LEGACY - ursprüngliche Kurve square inv.
  • Seite 33 P1 2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 34 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 35 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167 Gobo 5 Shake (schnell - langsam) 168-175 Gobo 6 Shake (schnell - langsam)
  • Seite 36 P1 2 Farben linear: Weiss - Rot - Gelb - Magenta - Grün - Orange - 064-191 Dunkelblau - Pink - HCRI (Modell HP) - CTB (Modell HC, WW) - Weiss Farbraddurchlauf rechts (schnell - langsam) 192-223 Farbraddurchlauf links (langsam - schnell) 224-255 Cyan (8 Bit) 0-100% 000-255...

  • Seite 37: Steuerkanal

    P1 2 Frost 2 Frost 0-100% 000-255 Effektmakro Makro inaktiv 000-000 Makro 001 - Makro 255 001-255 Pan/Tilt Geschwindigkeit Bewegung in Echtzeit 000-003 Bewegung zeitverzögert (schnell - langsam) 004-255 Effektgeschwindigkeit Effekte in Echtzeit 000-003 Effekte zeitverzögert (schnell - langsam) 004-255 Blackout Move Nicht belegt 000-095...

  • Seite 38: Artnet

    P1 2 Anhand der folgenden Tabelle können nun die Fokuswerte für die einzelnen Effekte vorgewählt werden und über Zoom mit Autofokus gezoomt werden. Gobo1 Gobo2 Animation Open Blenden Iris (Spot) (Profile) Fokus 8Bit Fokus 16Bit 24320 32000 37120 47360 49920 55040 6.2 Artnet Der Scheinwerfer kann über Artnet - ArtNET 4 angesteuert werden.

  • Seite 39: Standard Rdm-Parameter-Ids

    P1 2 6.5.3 Standard RDM-Parameter-IDs RDM-Parameter-ID DISCO- Anmerkungen Befehl Befehl VERY RDM-Identifikation DISC_UNIQUE_BRANCH dient der Scheinwerferidentifikation ✔ DISC_MUTE dient der Scheinwerferidentifikation ✔ DISC_UN_MUTE dient der Scheinwerferidentifikation ✔ RDM-Statusermittlung QUEUED_MESSAGE ✔ STATUS_MESSAGES ✔ STATUS_ID_DESCRIPTION ✔ CLEAR_STATUS_ID ✔ RDM-Information SUPPORTED_PARAMETERS ✔ RDM-Konfiguration DEVICE_MODEL_DESCRIPTION ✔...

  • Seite 40: Rdm-Sensoren-Ids

    Der P12 speichert alle auftretenden Fehler intern ab. Eine Fehlermeldung kann eine harmlose Ur- sache haben. Bei öfters auftretenden Fehlermeldungen kontaktieren Sie bitte ihren Händler bzw. den JB-Lighting Service. Alle Fehlermeldungen werden mit der jeweiligen Häufigkeit angezeigt und können gelöscht werden.

  • Seite 41: Gobos Wechseln

    P1 2 FINE ADJUST Der Bereich FINE ADJUST ist über eine Tastenkombination geschützt! Fokus, Blenden, Blenden- rotation, Pan und Tilt werden im Werk kalibriert. Sollten nun zwischen den einzelnen Scheinwer- fern große Abweichungen bezüglich der Kalibrierung auftreten kann im Menü FINE ADJUST dies korrigiert werden.

  • Seite 42: Gobogröße

    P1 2 7.3 Gobogröße Wenn Sie eigene Gobos herstellen lassen wollen beachten sie bitte folgende Maße: Nutzdurchmesser rotierende Gobos Rad1: 22,00 mm Nutzdurchmesser rotierende Gobos Rad2: 23,00mm Außendurchmesser: 27,9 mm (+0/-0,1mm) Maximale Stärke: 1.1 mm 7.4 Blendenschiebermodul / Animationsmodul Der P12 ist so konzipiert, dass es problemlos möglich ist, einen Spot in einen Profile umzurüsten und umgekehrt.

  • Seite 43: Prüfen Von Elektrischen Betriebsmitteln

    P1 2 7.6 Prüfen von elektrischen Betriebsmitteln Nach DGUV Vorschrift 3 / Vorschrift 4 müssen Elektrische Anlagen und Betriebsmittel einer re- gelmäßigen Überprüfung unterzogen werden. Als Messpunkt zur Isolations- und Fehlerstrom- messung kann hierfür die Befestigungsschraube der DMX 5-pol Buchse verwendet werden. Die Schraube ist über eine Kontaktscheibe mit allen Blechteilen verbunden.

  • Seite 44: Geräte-Wartung

    P1 2 7.8 Geräte-Wartung Am P12 sollten in regelmäßigen Abständen - einmal jährlich - die Zoom/Fokus-Führungsschie- nen und die rotierenden Gobos auf genügend Schmierung geprüft werden. Hierzu öffnen Sie die Kopfabdeckung (4x Camlocks mit einer halben Umdrehung), die Zoomabdeckung (3 Kreuz- schlitzschrauben) siehe (4) und entfernen den Goboeinschub (2 Rändelschrauben).

  • Seite 45: Spezifikationen

    P1 2 8. Spezifikationen Maße und Gewicht Länge ..............264 mm Breite .

  • Seite 46: Konformitätserklärung

    Sinne der Richtlinie: 2014/30/EU Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26.02.2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit) Der Hersteller, JB-Lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen erklärt, dass das Produkt: den wesentlichen Schutzanforderungen der Richtlinien entspricht.
  • Seite 47 P1 2 - 47 -...
  • Seite 48 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
