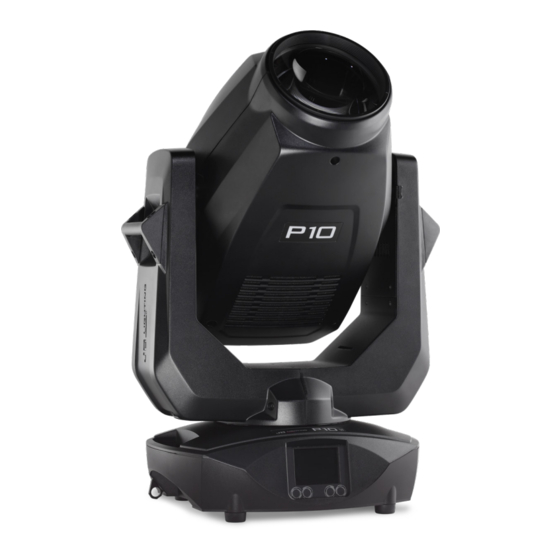

JB-Lighting P10 Profile Bedienungsanleitung

Dmx protokoll | dmx chart
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

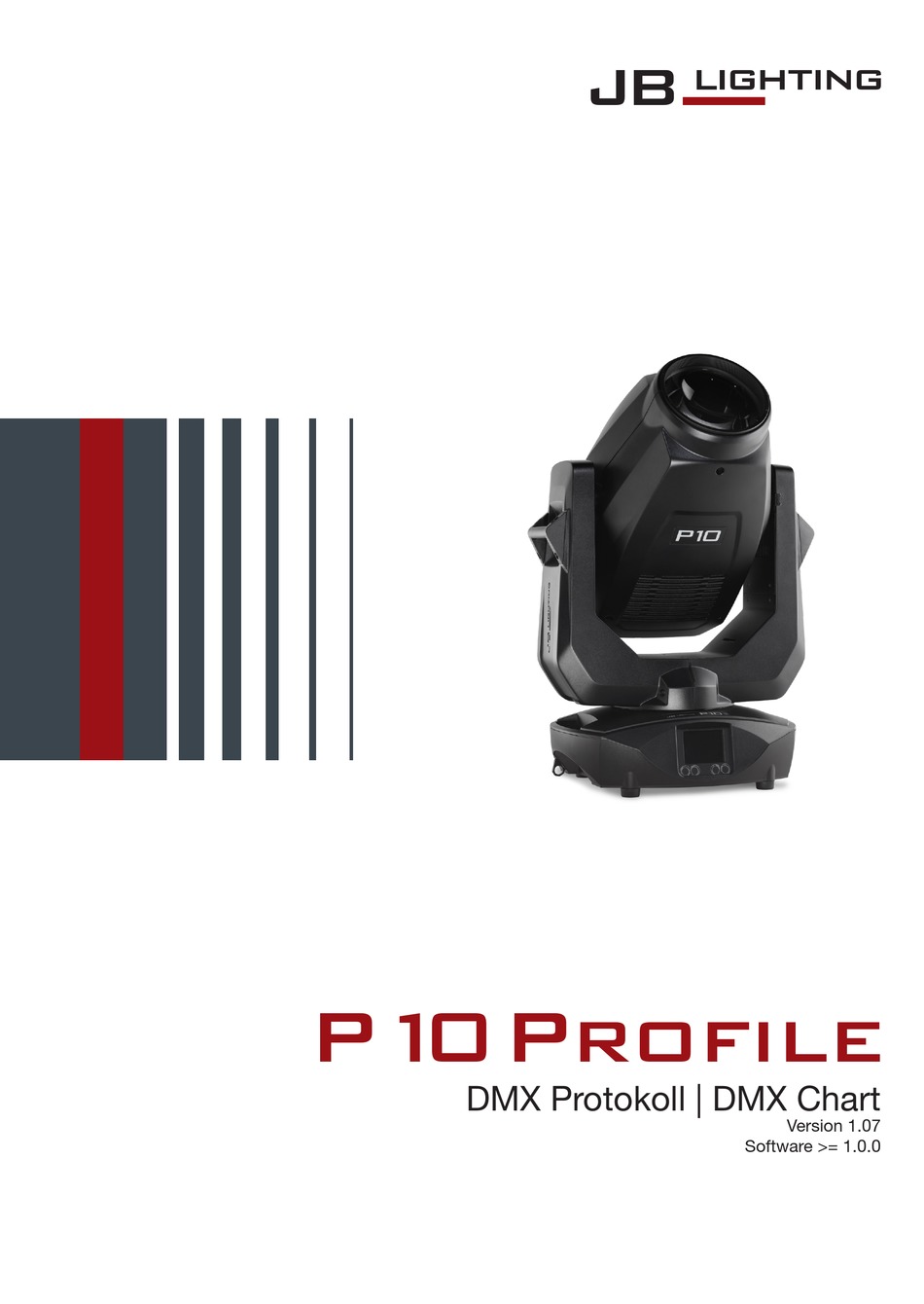

P1 0Profile
DMX Protokoll | DMX Chart
Version 1.07
Software >= 1.0.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting P10 Profile

Inhaltszusammenfassung für JB-Lighting P10 Profile

  • Seite 1 P1 0Profile DMX Protokoll | DMX Chart Version 1.07 Software >= 1.0.0...

  • Seite 2: Inhaltsverzeichnis

    2.0 Menü-Übersicht P10 Profile ........

  • Seite 3: Einleitung

    P1 0 1.0 Einleitung 1.1 P10 Profile Modelle Der P10 Profile ist in 3 Modellen verfügbar. Sie unterscheiden sich im Lichtmodul und teilweise in den Farb-/CTC-Filtern. Die Unterschiede werden jeweils bei den DMX-Kanalfunktionen angegeben. - P10 Profile HP (High Power) - P10 Profile HC (High CRI) - P10 Profile WW (Warm weiß)
  • Seite 4 P1 0 DISPLAY ORIENTA. STANDARD FLIP MAIN SCREEN MO STANDARD USER ID SAFE MODE SWIT USER FIXTURE ID ID +/- LED FADE OUT STANDARD SOFT BLMODE MOVE/ANGLE SERVICE RESET FIXTURE SURE? ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST...
  • Seite 5 P1 0 SPARKLE SPARKLE +/- SPARKLE SP SPARKLE SP +/- PRISM PRISM +/- PRISM ROT PRISM ROT +/- FROST FROST +/- FROST 2 FROST 2 +/- MACRO MACRO +/- SPEED P/T SPEED P/T +/- SPEED EFF SPEED EFF +/- MOVE B-OUT MOVE B-OUT +/- TIMEBASE 1 SEC...

  • Seite 6: Anschlussmöglichkeiten

    P1 0 3.0 Anschlussmöglichkeiten 3.1 DMX 3.1.1 Übersicht DMX-Kanäle P10 Profile Der P10 Profile verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY -> DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. Mode 1(M1)
  • Seite 7 P1 0 Kanal 41 Farbrad Kanal 42 Cyan Kanal 43 Cyan fein Kanal 44 Magenta Kanal 45 Magenta fein Kanal 46 Yellow Kanal 47 Yellow fein Kanal 48 Kanal 49 CTO fein Kanal 50 Sparkle Kanal 51 Sparkle Geschwindigkeit Kanal 52 Prisma 1 Kanal 53 Prisma 1 Rotation...

  • Seite 8: Dmx-Kanalbelegung P10 Profile

    P1 0 3.1.2 DMX-Kanalbelegung P10 Profile M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 9 P1 0 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-139 RGB/CMY CURVE - Einstellung der RGB/CMY-Kurve SQUARE INVERS LEGACY - ursprüngliche Kurve square inv.
  • Seite 10 P1 0 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-127 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 11 P1 0 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-055 Gobo 7 056-127 Gobo 0 Shake (schnell - langsam) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159...
  • Seite 12 P1 0 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-055 Gobo 7 056-127 Gobo 0 Shake (schnell - langsam) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 13 P1 0 Blende 3b fein (16 Bit) 000-255 Blende 4a 0-100% 000-255 Blende 4a fein (16 Bit) 000-255 Blende 4b 0-100% 000-255 Blende 4b fein (16 Bit) 000-255 Blendenschieber-Rotation -65° / +65° 000-255 Blendenschieber-Rotation fein (16 Bit) 000-255 Farbrad Weiss (Farbshift Gobo ein) 000-000 Weiss (Farbshift Gobo aus) 001-001...
  • Seite 14 P1 0 Sparkle Geschwindigkeit Sparkle Effekt gefadet (langsam -> schnell) 000-031 Sparkle Effekt geschaltet (langsam -> schnell) 032-063 Wiederholung der Fade- und Schaltblöcke 064-255 Prisma 1 Offen 000-007 Prisma 1 (5fach linear) 008-255 Prisma 1 Positionierung / Rotation Prisma Positionierung (0°-540°) 000-191 Prisma Rotation rechts (schnell ->...

  • Seite 15: Steuerkanal

    CAMERA MODE - Einstellung der LED-Wiederholfrequenz RESET - Ein Grundreset des Scheinwerfers wird durchgeführt Die Details hierzu siehe DMX-Kanalfunktionen für den P10 Profile auf der Seite 08. 3.1.4 Sparkle Effekt, Sparklegeschwindigkeit Über diesen Kanal können in Verbindung mit dem Fokus Animationseffekte erzeugt werden.

  • Seite 16: Streaming Acn

    Der P10 Profile ist mit einem Lumen-Radio CRMX-Empfänger für Wireless DMX ausgestattet. Der Empfänger kann sowohl DMX als auch RDM verarbeiten. Sollte eine Kabel und Wirelessver- bindung am P10 Profile anliegen hat die Kabelverbindung Vorrang! Das empfangene Signal kann über den DMX-Anschluß ausgegeben werden. Hierzu im Menü PERSONALITY die Einstellung DMX OUTPUT CONFIG auf ON stellen, nach Bestätigung mit ENTER gibt der Scheinwerfer das...

  • Seite 17: Standard Rdm-Parameter-Ids

    P1 0 3.5.3 Standard RDM-Parameter-IDs RDM-Parameter-ID DISCO- Anmerkungen Befehl Befehl VERY RDM-Identifikation DISC_UNIQUE_BRANCH dient der Scheinwerferidentifikation ✔ DISC_MUTE dient der Scheinwerferidentifikation ✔ DISC_UN_MUTE dient der Scheinwerferidentifikation ✔ RDM-Statusermittlung QUEUED_MESSAGE ✔ STATUS_MESSAGES ✔ STATUS_ID_DESCRIPTION ✔ CLEAR_STATUS_ID ✔ RDM-Information SUPPORTED_PARAMETERS ✔ RDM-Konfiguration DEVICE_MODEL_DESCRIPTION ✔...

  • Seite 18: Rdm-Sensoren-Ids

    P1 0 Cooling Mode ✔ ✔ Pan Tilt Speed ✔ ✔ Effect Speed ✔ ✔ Backlight Mode ✔ ✔ Disp Orientation ✔ ✔ Main Screen Mode ✔ ✔ Safe Mode Switch ✔ ✔ LED Fade Out Mode ✔ ✔ Blade Mode ✔...

  • Seite 19: Introduction

    4.1 P10 Profile models The P10 Profile is available in 3 models. The models differ in the light module and partly in the color filters and in the CTC filters. The differences can be found in the DMX channel functions.
  • Seite 20 P1 0 DISPLAY ORIENTA. STANDARD FLIP MAIN SCREEN MO STANDARD USER ID SAFE MODE SWIT USER FIXTURE ID ID +/- LED FADE OUT STANDARD SOFT BLMODE MOVE/ANGLE SERVICE RESET FIXTURE SURE? ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST...
  • Seite 21 P1 0 SPARKLE SPARKLE +/- SPARKLE SP SPARKLE SP +/- PRISM PRISM +/- PRISM ROT PRISM ROT +/- FROST FROST +/- FROST 2 FROST 2 +/- MACRO MACRO +/- SPEED P/T SPEED P/T +/- SPEED EFF SPEED EFF +/- MOVE B-OUT MOVE B-OUT +/- TIMEBASE 1 SEC...

  • Seite 22: Control Options

    6.0 Control options 6.1 DMX 6.1.1 Overview DMX channels P10 Profile The P10 Profile offers 2 different channel modes. Menu PERSONALITY -> DMX MODE you can select your mode. The used mode will be displayed in the main menu. Mode 1 (M1)
  • Seite 23 P1 0 Channel 41 Colour wheel Channel 42 Cyan Channel 43 Fine cyan Channel 44 Magenta Channel 45 Fine magenta Channel 46 Yellow Channel 47 Fine yellow Channel 48 Channel 49 CTO fine Channel 50 Sparkle Channel 51 Sparkle speed Channel 52 Prism 1 Channel 53...

  • Seite 24: Dmx Channel Assignment P10 Profile

    P1 0 6.1.2 DMX channel assignment P10 Profile M3 Function Pan (X) movement 546,74° 000-255 Pan (X) fine (16 Bit) 000-255 Tilt (Y) movement 281,16° 000-255 Tilt (Y) fine (16 Bit) 000-255 Control channel To enable uniform dimming manually via faders for all light mixing consoles, 5 diffe- rent settings for the DMX smoothing are available.
  • Seite 25 P1 0 DIMMER CURVE - selection of dimmer curve LINEAR - linear dimmer curve 136-136 SQUARE - exponential dimmer curve 137-137 SQUARE INVERSE - exponential inverse dimmer curve 138-138 not used 139-139 RGB/CMY CURVE - selection of RGB/CMY curve SQUARE INVERSE LEGACY - Exponential inverse legacy RGB/CMY curve 140-140 LINEAR - linear RGB/CMY curve adapted to P18 MK2 141-141...
  • Seite 26 P1 0 Shutter Shutter closed 000-015 Shutter open 016-095 Open pulsing shutter >20Hz (rapid - slow) 096-110 Shutter open 111-111 Fade effect with dimmer (slow - rapid) 112-125 Shutter open 126-126 Shutter closed 127-127 Open pulsing shutter <20Hz (rapid - slow) 128-142 Shutter open 143-143...
  • Seite 27 P1 0 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-055 Gobo 7 056-127 Gobo 0 shake (fast - slow) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159...
  • Seite 28 P1 0 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-055 Gobo 7 056-127 Gobo 0 shake (fast - slow) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159 Gobo 4 shake (fast - slow) 160-167...

  • Seite 29: Color Wheel

    P1 0 Aperture 3b fine (16 Bit) 000-255 Aperture 4a 0-100% 000-255 Aperture 4a fine (16 Bit) 000-255 Aperture 4b 0-100% 000-255 Aperture 4b fine (16 Bit) 000-255 Aperture rotation -65° / +65° 000-255 Aperture rotation fine (16 Bit) 000-255 Color wheel White (color shift gobo on) 000-000...

  • Seite 30: Pan/Tilt Speed

    P1 0 Sparkle speed Faded sparkle effect (slow -> rapid) 000-031 Switched sparkle effect (slow -> rapid) 032-063 Repetition of the fading and switching blocks 064-255 Prism 1 Open 000-007 Prism 1 (5-fold linear) 008-255 Prism 1 positioning/rotation Prism positioning (0° - 540°) 000-191 Prism rotation, right (rapid ->...

  • Seite 31: Control Channel

    CAMERA MODE - sets the LED refresh rate RESET - a basic reset of the headlight is performed For details, see DMX Channel Functions for the P10 Profile on page 24. 6.1.4 Sparkle effect, sparkle speed Animation effects can be created via this channel in connection with the focus. Depending on the intensity, the projection can be made to shake more or less.

  • Seite 32: Wireless-Dmx

    The P10 Profile is equipped with a Lumen Radio CRMX receiver for wireless DMX. The receiver can process both DMX and RDM. If there is a cable and wireless connection to the P10 Profile, the cable connection has priority! The received signal can be output via the DMX connection. To do this, set the DMX OUTPUT CONFIG setting to ON in the PERSONALITY menu.

  • Seite 33: Standard Rdm Parameter Ids

    P1 0 6.5.3 Standard RDM parameter IDs RDM parameter ID DISCO- Note VERY RDM identification DISC_UNIQUE_BRANCH is used for fixture identification ✔ DISC_MUTE is used for fixture identification ✔ DISC_UN_MUTE is used for fixture identification ✔ RDM status determination QUEUED_MESSAGE ✔...

  • Seite 34: Rdm Sensor Ids

    P1 0 Pan Tilt Speed ✔ ✔ Effect Speed ✔ ✔ Backlight Mode ✔ ✔ Disp Orientation ✔ ✔ Main Screen Mode ✔ ✔ Safe Mode Switch ✔ ✔ LED Fade Out Mode ✔ ✔ 6.5.5 RDM sensor IDs RDM sensor ID DISCO- Note VERY...
  • Seite 35 P1 0 - 35 -...
  • Seite 36 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
