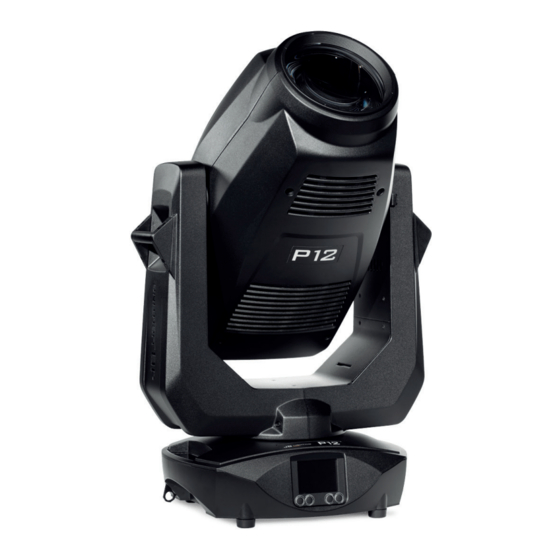

JB-Lighting P12 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JB-Lighting Anleitungen
  4. Lichtanlage
  5. P12
  6. Bedienungsanleitung

JB-Lighting P12 Bedienungsanleitung

Dmx protokoll | dmx chart
Vorschau ausblenden Andere Handbücher für P12:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
P1
2
DMX Protokoll | DMX Chart
Version 1.05
Software >= 1.03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting P12

Inhaltszusammenfassung für JB-Lighting P12

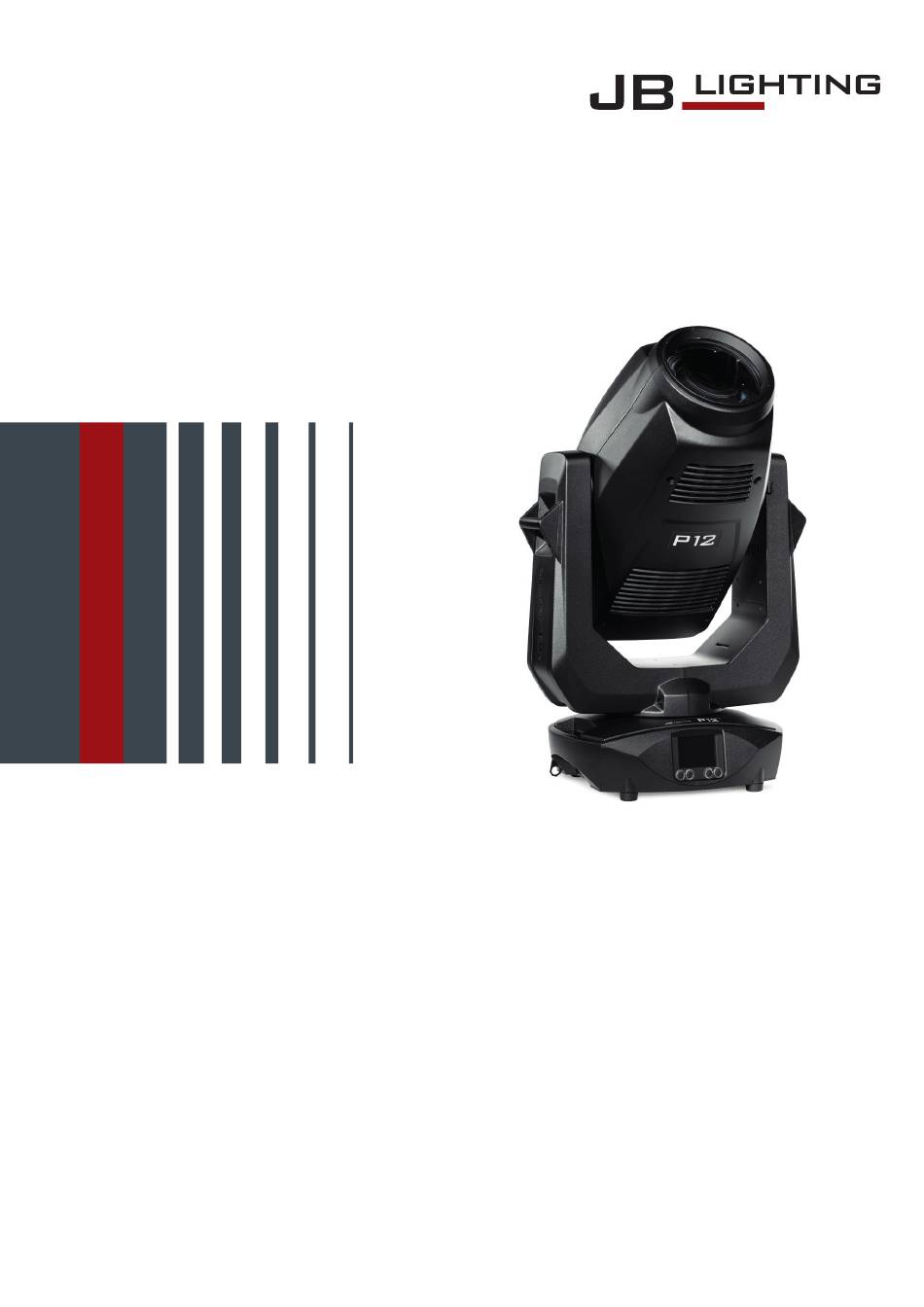

  • Seite 1 DMX Protokoll | DMX Chart Version 1.05 Software >= 1.03...
  • Seite 2 P1 2 - 02 -...

  • Seite 3: Inhaltsverzeichnis

    1.0 Menü-Übersicht P12 Profile ........

  • Seite 4: Menü-Übersicht P12 Profile

    P1 2 1.0 Menü-Übersicht P12 Profile grau - Standardeinstellung ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS ADDRESS +/- DMX INPUT CONFIG...
  • Seite 5 P1 2 RESET FIXTURE SURE? SERVICE ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST TEST RUNNING DMX TEST DMX CHANNEL CH 001: --- INIT PAN/TILT SURE? DISPLAY CONTR. D. CONTR: +000 +/- FINE ADJUST OFS PAN OFS PAN +/- OFS TILT...

  • Seite 6: Kanalbelegung P12

    ACTUAL RESET? 2.0 Kanalbelegung P12 2.1 Übersicht DMX-Kanäle P12 Profile Der P12 Profile verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY -> DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. Mode 1(M1) Mode 2 (M2)
  • Seite 7 P1 2 Kanal 30 Blende 2b fein Kanal 31 Sparkle Blende 3a Kanal 32 Sparkle Geschwindigkeit Blende 3a fein Kanal 33 Prisma 1 Blende 3b Kanal 34 Prisma 1 Rotation Blende 3b fein Kanal 35 Prisma 2 Blende 4a Kanal 36 Prisma 2 Rotation Blende 4a fein Kanal 37...

  • Seite 8: Dmx-Kanalbelegung P12 Profile

    P1 2 2.2 DMX-Kanalbelegung P12 Profile M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 9 P1 2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-142 FROST CURVE - Einstellung der Frostkurve LINEAR - lineare Frostkurve...
  • Seite 10 P1 2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 11 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 12 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167 Gobo 5 Shake (schnell - langsam) 168-175 Gobo 6 Shake (schnell - langsam)
  • Seite 13 P1 2 Blende 4b fein (16 Bit) 000-255 Blendenschieber-Rotation -55° / +55° 000-255 Blendenschieber-Rotation fein (16 Bit) 000-255 Farbrad Weiss 000-001 Weiss / Rot 002-003 004-005 Rot / Gelb 006-007 Gelb 008-009 Gelb / Magenta 010-011 Magenta 012-013 Magenta / Grün 014-015 Grün 016-017...

  • Seite 14: Übersicht Dmx-Kanäle P12 Spot

    Blackout bei Gobo, Farbe, Prisma, CMY, Iris, Frost, Zoom, Fokus, Pan/Tilt 224-255 2.3 Übersicht DMX-Kanäle P12 Spot Der P12 Profile verfügt über 2 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich im Menüpunkt PERSONALITY -> DMX MODE einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt.
  • Seite 15 P1 2 Mode 1(M1) Mode 2 (M2) Kanal 1 Kanal 2 Pan fein Pan fein Kanal 3 Tilt Tilt Kanal 4 Tilt fein Tilt fein Kanal 5 Steuerkanal Steuerkanal Kanal 6 Shutter Shutter Kanal 7 Dimmer Dimmer Kanal 8 Fokus Dimmer fein Kanal 9 Zoom...

  • Seite 16: Dmx-Kanalbelegung P12 Spot

    P1 2 2.4 DMX-Kanalbelegung P12 Spot M3 Funktion Pan (X) Bewegung 546,74° 000-255 Pan (X) fein (16 Bit) 000-255 Tilt (Y) Bewegung 281,16° 000-255 Tilt (Y) fein (16 Bit) 000-255 Steuerkanal Um gleichmäßiges Ausdimmen manuell über Fader für alle Lichtmischpulte zu er- möglichen stehen 5 verschiedene Einstellungen für die DMX-Glättung zur Verfügung.
  • Seite 17 P1 2 Einstellung für maximale DMX-Glättung Dimmer Fade out über Fader (schnell - langsam) 128-135 DIMMER CURVE - Einstellung der Dimmerkurve LINEAR - lineare Dimmerkurve 136-136 SQUARE - exponentielle Dimmerkurve 137-137 SQUARE INVERS - exponentiell inverse Dimmerkurve 138-138 nicht belegt 139-142 FROST CURVE - Einstellung der Frostkurve LINEAR - lineare Frostkurve...
  • Seite 18 P1 2 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >20Hz (schnell - langsam) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <20Hz (schnell - langsam) 128-142 Shutter auf 143-143...
  • Seite 19 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167...
  • Seite 20 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 Shake (schnell - langsam) 136-143 Gobo 2 Shake (schnell - langsam) 144-151 Gobo 3 Shake (schnell - langsam) 152-159 Gobo 4 Shake (schnell - langsam) 160-167 Gobo 5 Shake (schnell - langsam) 168-175 Gobo 6 Shake (schnell - langsam)
  • Seite 21 P1 2 Farben linear: Weiss - Rot - Gelb - Magenta - Grün - Orange - 064-191 Dunkelblau - Pink - HCRI - Weiss Farbraddurchlauf rechts (schnell - langsam) 192-223 Farbraddurchlauf links (langsam - schnell) 224-255 Cyan (8 Bit) 0-100% 000-255 Cyan fein (16 Bit) 000-255...

  • Seite 22: Wichtige Informationen

    CAMERA MODE - Einstellung der LED-Wiederholfrequenz RESET - Ein Grundreset des Scheinwerfers wird durchgeführt Die Details hierzu siehe DMX-Kanalfunktionen für den P12 Profile auf der Seite 08 und für den P12 Spot auf der Seite 16. 3.2 Zoom, Autofokus Distanz, Autofokus Abgleich Mithilfe der beiden Kanäle Autofokus Distanz und Autofokus Abgleich kann ab Software Ver.
  • Seite 23 P1 2 English - 23 -...

  • Seite 24: Menu Navigation P12 Profile

    P1 2 4.0 Menu navigation P12 Profile grey - corresponds to the default setting ENTER ENTER ENTER FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX / NET ADDR DMX ADDRESS ADDRESS +/- ARTNET ADDRESS...
  • Seite 25 P1 2 RESET FIXTURE SURE? SERVICE ERROR LIST LIST PAN TIMEOUT COUNT: 1 CLEAR? CLEAR SURE? FUNCTION TEST START TEST TEST RUNNING DMX TEST DMX CHANNEL CH 001: --- INIT PAN/TILT SURE? DISPLAY CONTR. D. CONTR: +000 +/- FINE ADJUST OFS PAN OFS PAN +/- OFS TILT...

  • Seite 26: Channel Assignment P12

    5.0 Channel assignment P12 5.1 Overview DMX channels P12 Profile The P12 Profile offers 2 different channel modes. Menu PERSONALITY -> DMX MODE you can select your mode. The used mode will be displayed in the main menu. Mode 1(M1)
  • Seite 27 P1 2 Channel 31 Sparkle Aperture 3a Channel 32 Sparkle speed Aperture 3a fine Channel 33 Prism 1 Aperture 3b Channel 34 Prism 1 rotation Aperture 3b fine Channel 35 Prism 2 Aperture 4a Channel 36 Prism 2 rotation Aperture 4a fine Channel 37 Frost 1 Aperture 4b...

  • Seite 28: Dmx Channel Assignment P12 Profile

    P1 2 5.2 DMX channel assignment P12 Profile M3 Function Pan (X) movement 546,74° 000-255 Pan (X) fine (16 Bit) 000-255 Tilt (Y) movement 281,16° 000-255 Tilt (Y) fine (16 Bit) 000-255 Control channel To enable uniform dimming manually via faders for all light mixing consoles, 5 diffe- rent settings for the DMX smoothing are available.
  • Seite 29 P1 2 Setting for maximum DMX smoothing Dimmer fade out via fader (fast - slow) 128-135 DIMMER CURVE - selection of dimmer curve LINEAR - linear dimmer curve 136-136 SQUARE - exponential dimmer curve 137-137 SQUARE INVERSE - exponential inverse dimmer curve 138-138 not used 139-142...
  • Seite 30 P1 2 Shutter Shutter closed 000-015 Shutter open 016-095 Open pulsing shutter >20Hz (rapid - slow) 096-110 Shutter open 111-111 Fade effect with dimmer (slow - rapid) 112-125 Shutter open 126-126 Shutter closed 127-126 Open pulsing shutter <20Hz (rapid - slow) 128-142 Shutter open 143-143...
  • Seite 31 P1 2 Gobo 2 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159 Gobo 4 shake (fast - slow) 160-167...
  • Seite 32 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159 Gobo 4 shake (fast - slow) 160-167 Gobo 5 shake (fast - slow) 168-175 Gobo 6 shake (fast - slow)
  • Seite 33 P1 2 Aperture 4b fine (16 Bit) 000-255 Aperture rotation -55° / +55° 000-255 Aperture rotation fine (16 Bit) 000-255 Color wheel White 000-001 White/Red 002-003 004-005 Red/Yellow 006-007 Yellow 008-009 Yellow/Magenta 010-011 Magenta 012-013 Magenta/Green 014-015 Green 016-017 Green/Orange 018-019 Orange 020-021...
  • Seite 34 P1 2 Prism 1 Open 000-007 Prism 1 (5-fold linear) 008-255 Prism 1 positioning/rotation Prism positioning (0° - 540°) 000-191 Prism rotation, right (rapid -> slow) 192-222 Stop prism rotation 223-224 Prism rotation, left (slow -> rapid) 225-255 Prism 1 fine positioning/rotation (16 Bit) 000-255 Prism 2 Open...

  • Seite 35: Overview Dmx Channels P12 Spot

    P1 2 5.3 Overview DMX channels P12 Spot The P12 Spot offers 2 different channel modes. Menu PERSONALITY -> DMX MODE you can select your mode. The used mode will be displayed in the main menu. Mode 1(M1) Mode 2 (M2)
  • Seite 36 P1 2 Channel 43 Frost 2 Channel 44 Effects macro Channel 45 Pan/tilt speed Channel 46 Effect speed Channel 47 Blackout Move - 36 -...

  • Seite 37: Dmx Channel Assignment P12 Spot

    P1 2 5.4 DMX channel assignment P12 Spot M3 Function Pan (X) movement 546,74° 000-255 Pan (X) fine (16 Bit) 000-255 Tilt (Y) movement 281,16° 000-255 Tilt (Y) fine (16 Bit) 000-255 Control channel To enable uniform dimming manually via faders for all light mixing consoles, 5 diffe- rent settings for the DMX smoothing are available.
  • Seite 38 P1 2 Setting for maximum DMX smoothing Dimmer fade out via fader (fast - slow) 128-135 DIMMER CURVE - selection of dimmer curve LINEAR - linear dimmer curve 136-136 SQUARE - exponential dimmer curve 137-137 SQUARE INVERSE - exponential inverse dimmer curve 138-138 not used 139-142...
  • Seite 39 P1 2 Shutter Shutter closed 000-015 Shutter open 016-095 Open pulsing shutter >20Hz (rapid - slow) 096-110 Shutter open 111-111 Fade effect with dimmer (slow - rapid) 112-125 Shutter open 126-126 Shutter closed 127-126 Open pulsing shutter <20Hz (rapid - slow) 128-142 Shutter open 143-143...
  • Seite 40 P1 2 Gobo 4 016-023 Gobo 3 024-031 Gobo 4 032-039 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159 Gobo 4 shake (fast - slow) 160-167...
  • Seite 41 P1 2 Gobo 5 040-047 Gobo 6 048-127 Gobo 0 (open) 128-135 Gobo 1 shake (fast - slow) 136-143 Gobo 2 shake (fast - slow) 144-151 Gobo 3 shake (fast - slow) 152-159 Gobo 4 shake (fast - slow) 160-167 Gobo 5 shake (fast - slow) 168-175 Gobo 6 shake (fast - slow)
  • Seite 42 P1 2 Linear colours: White - Red - Yellow - Magenta - Green - Orange - 064-191 Dark Blue - Pink - HCRI - White Colour cycle, right (rapid - slow) 192-223 Colour cycle, left (slow - rapid) 224-255 Cyan (8 Bit) 0-100% 000-255 Fine cyan (16 Bit) 000-255...

  • Seite 43: Wichtige Informationen

    CAMERA MODE - sets the LED refresh rate RESET - a basic reset of the headlight is performed For details, see DMX Channel Functions for the P12 Profile on page 28 and for the P12 Spot on page 37. 6.2 Zoom, auto focus distance, auto focus balancing With the aid of the two channels Autofocus Distance and Autofocus Adjustment, the focus can be automatically readjusted over the entire zoom range from software version 1.5...
  • Seite 44 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
