P1 2 Wash
4.4 Signalanschlüsse

4.4.1 DMX-Verkabelung

Die DMX-Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfol-
gen. Wir empfehlen ein DMX-Kabel (110 Ohm, 4x0,22mm
Mikro-Kabel verwendet werden. Bei den Steckern und Buchsen handelt es sich um 5-polige
XLR-Verbinder, die im Fachhandel erworben werden können.

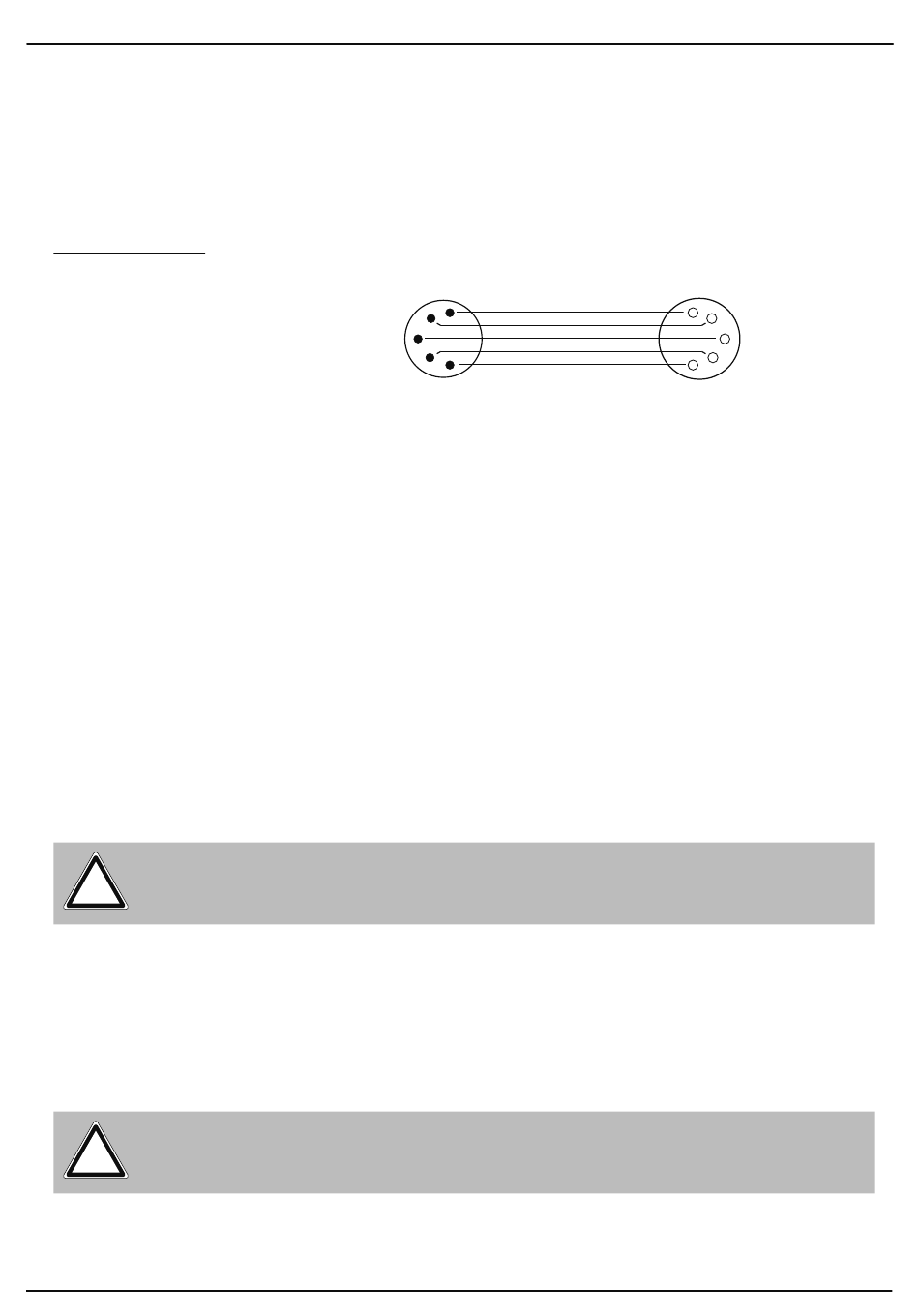

Steckerbelegung:
Pin1 = Ground / Abschirmung
Pin2 = DMX -
Pin3 = DMX +
Pin4 = frei
Pin5 = frei
Der P12 Wash Wash verfügt über einen DMX-in und DMX-out Anschluss. Verbinden Sie nun den
DMX-Ausgang Ihres Controllers mit dem 1. P12 Wash Wash (Controller DMX-Out -> P12 Wash
Wash DMX-In). Anschließend den 1. P12 Wash Wash mit dem 2. P12 Wash Wash (P12 Wash
Wash DMX-Out -> P12 Wash DMX-In) und so weiter. In manchen Fällen ist es ratsam einen so
genannten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwischen Pin 2 und Pin
3) einzustecken. Ob ein Endstecker benötigt wird hängt von verschiedenen Faktoren ab, unter
anderem den benutzten Kabellängen und der Geräte Anzahl. Solange jedoch keine Probleme in
der DMX-Linie auftreten, kann darauf verzichtet werden.

4.4.2 Ethernet-Verkabelung

Die Ethernet-Verkabelung kann mit Standard-Netzwerkleitungen gemacht werden. Die Buchsen
am Gerät sind Neutrik etherCON Buchsen. Empfehlenswert sind hierzu von der Firma Neutrik
spezielle Kabel mit etherCON-Steckern. Die beiden Buchsen am P12 Wash sind über einen
Switch miteinander verbunden, es können bis zu 10 Geräte in Reihe gehängt werden ohne das
eine Verzögerung entsteht. Natürlich können die Scheinwerfer auch sternförmig über einen
externen Switch versorgt werden. Das empfangene Signal kann über den DMX-Anschluß
ausgegeben werden. Hierzu im Menü PERSONALITY die Einstellung DMX OUTPUT CONFIG
auf ON stellen, nach Bestätigung mit ENTER gibt der Scheinwerfer das komplette über Artnet
empfangene Universum aus.
!
Warnung: Achten Sie darauf, dass nicht gleichzeitig noch ein Signal am DMX-Ein-
gang anliegt!!

4.4.3 Wireless-Empfang

Serienmäßig ist der P12 Wash mit einem Lumen-Radio CRMX-Empfänger für Wireless DMX
ausgestattet. Der Empfänger kann sowohl DMX als auch RDM verarbeiten. Sollte eine Kabel und
Wirelessverbindung am P12 Wash anliegen hat die Kabelverbindung Vorrang! Das empfange-
ne Signal kann über den DMX-Anschluß ausgegeben werden. Hierzu im Menü PERSONALITY
die Einstellung DMX OUTPUT CONFIG auf ON stellen, nach Bestätigung mit ENTER gibt der
Scheinwerfer das komplette über DMX empfangene Universum aus.
!
Warnung: Achten Sie darauf, dass nicht gleichzeitig noch ein Signal am DMX-Ein-
gang anliegt!!
