Betydelse Av Visning Digitala Ingångar Etamatic; Anhang; Zustand Der Digitalen Eingänge Abrufen; Bedeutg. Digitale Eingangsanzeige Etamatic - Lamtec ETAMATIC Kurzanleitung

Anhang

Zustand der digitalen Eingänge abrufen
Mit den Tasten und auf
16 16 17 17
"digitale Eingänge" schalten.

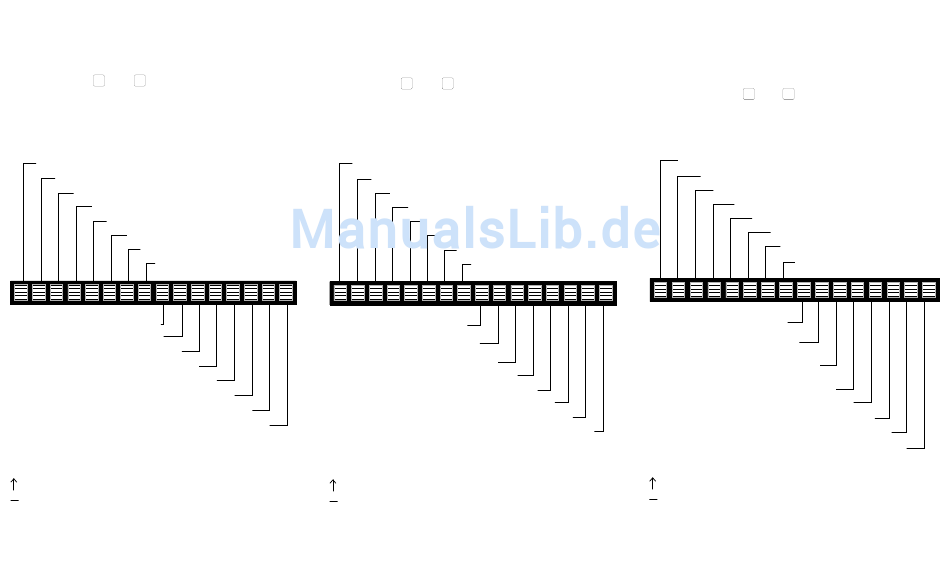

Bedeutung digitale Eingangsanzeige ETAMATIC
*
Freigabe Einstellen (Kl. 59)
Brenner ein (Kl. 58)
Störungsentriegelung (Kl. 57)
Regelfreigabe (Kl. 56)
Gassicherheitskette (Kl. 55)
Rezi "EIN"(Kl. 54)
Selbsttest
Flammsignal (Kl. 53)
Kesselsicherheitskette (Kl.52)
Ölsicherheitskette (Kl. 51)
Sollwertumschaltung (Kl. 50)
Selbsttest
Luftdruckwächter (Kl. 48)
Gasdruck > min. (Kl.47)
Zündstellungsquittierung (Kl. 46)
Brennstoffauswahl (Kl. 49)
= Signal liegt an
= Signal liegt nicht an
*
= nur bei ETAMATIC ohne Frontplatte
Appendix

Interpreting the ETAMATIC's digital input display

With the keys and , switch to "Digital inputs"
16 16 17 17

Significance of ETAMATIC digital input display

Set release (term. 59)*
Burner on (term. 58)
Fault release (term. 57)
Control release (term. 56)
Gas safety interlock chain (term. 55)
Re-circulation "ON" (term. 54)
Selfcheck
Flame signal (term. 53)
Boiler safety interlock
circuit (term. 52)
Oil safety interlock chain
(term. 51)
Set-point switch (term. 50)
Selfcheck
Air pressure monitor (term. 48)
Gas pressure > min. (term. 47)
Ignition position acknowledgement (term. 46)
Fuel selection (term. 49)
= signal present
= signal absent
*
= only in ETAMATIC without front panel
41
Bilaga
Anropa status för de digitala ingångarna
Växla till "Digitala ingångar"
med tangenterna och .
16 16 17 17
Betydelse för indikering av digitala ingångar
Frisläppning inställning (uttag 59)*
Brännare på (uttag 58) *
Felfrisläppning (uttag 57)
Regleringsfrisläppning (uttag 56)
Gassäkerhetskedja (uttag 55)
Cirkulation "PÅ" (uttag 54)
Självtest
Flamsignal (uttag 53)
Kärlsäkerhetskedja
(uttag 52)
Oljesäkerhetskedja
(uttag 51)
Börvärdesomkoppling
(uttag 50)
Självtest
Lufttrycksvakt (uttag 48)
Gastryck > min. (uttag 47)
Tändlägeskvittering (uttag 46)
Val av bränsle (uttag 49)
= signal finns
= signal finns inte
*
= endast vid Etamatic utan frontplatta
ETAMATIC
