Inhaltszusammenfassung für Lamtec ETAMATIC V
- Seite 1 Kurzanleitung für Benutzer ETAMATIC V ETAMATIC V S Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalts verzeichnis Allgemeine Hinweise ............3 Gültigkeit dieser Anleitung . -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Gültigkeit dieser Anleitung Diese Anleitung gilt für folgende(s) Gerät(e): ETAMATIC V ETAMATIC V S in beliebiger Kon- figuration. Die Geräte entsprechen folgenden Normen und Regeln: • DIN EN 298: 2012-11 • DIN EN 1643: 2014-09 •... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise In diesem Dokument sind die nachfolgenden Symbole als wichtige Sicherheitshinweise für den Benutzer verwendet. Sie befinden sich innerhalb der Kapitel jeweils dort, wo die Informa- tion benötigt wird. Die Sicherheitshinweise, insbesondere die Warnhinweise, sind unbedingt zu beachten und zu befolgen. GEFAHR! bezeichnet eine unmittelbar drohende Gefahr. -
Seite 6: Beschreibung
Brennerzyklen oder der entsprechenden Nutzungszeit muss das Gerät durch autorisiertes Personal ausgetauscht werden. Kurzbeschreibung Die ETAMATIC V verstellt, abhängig von einer Führungsgröße, bis zu 4 Stellglieder nach frei programmierbaren Kurven. Die ETAMATIC V verfügt über 4 Drei-Punkt-Schritt-Stellausgänge und die ETAMATIC V S über 3 Drei-Punkt-Schritt-Stellausgänge und einen 4 - 20 mA-Ausgang. - Seite 7 – Sollwertumschaltung (über potentialfreien Kontakt) Die Freigabe der Feuerung durch den Lastregler erfolgt bei der ETAMATIC V durch einen Aus- gang. Es wird ein digitales Ausgangssignal zur Ansteuerung eines Relais für die Verschaltung mit dem Feuerungsautomaten herausgegeben (potentialfreie Kontakte via Relaismodul Typ...
- Seite 8 Die Handbedieneinheit bietet Ihnen die Möglichkeit, das Gerät auch ohne Frontplatte zu ver- wenden. Anschluss des Gerätes Die Bedieneinheit ist über den 9-poligen Sub-D-Stecker mit der ETAMATIC V zu verbinden. Verwenden Sie dazu das mitgelieferte Anschlusskabel mit der Artikel- Nr. 663R0430. Die Da- tenübertragung läuft über den LAMTEC SYSTEM BUS.
-
Seite 9: Ablaufbeschreibung
Ablaufbeschreibung Kurvenauswahl Zuerst wird Signal an Klemme 58 (ETAMATIC V S) gegeben, wenn der Brenner anlaufen soll. Die Modusanzeige wechselt von „AU” in „BE”. Die Rauchgasklappe läuft „AUF”. Danach kommt das Vorlüftsignal. Stetige Ausgänge laufen auf den obersten programmierten Punkt. -
Seite 10: Bediengeräte

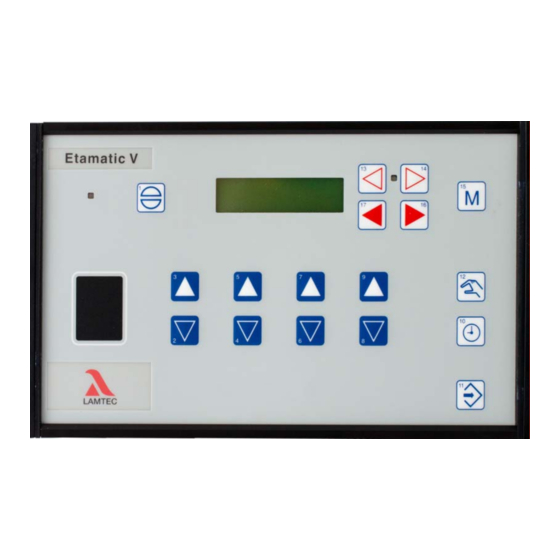

Beschreibung Bediengeräte Auswahl der Betriebsarten UEAN PARA O AUTO SPLO Anzeige der Auswahl Status Lastwert Sollwert Rückf.Istwert Rückf.Sollwert digitale Eingänge Umschaltung der Anzeige: -Verbund - Flammen- intensität * UEAN = Anzeige Überwachungsprozessor nur, wenn Parameterteil aktiviert PARA = Parametrierung... - Seite 11 Status Lastwert Sollwert Rückf.Istwert Rückf.Sollwert ** digitale Eingänge der Betriebswerte: Umschaltung der Anzeige -Verbund -Flammintensität** UEAN Anzeige Überwachungsprozessor PARA Parametrierung AUTO Automatik EINS Speicher löschen SPLO * nur möglich, wenn im Parameterteil aktiviert ** nur möglich bei ETAMATIC V und der Option "integrierte Flammenüberwachung"...
-
Seite 12: Bedienung
Taste 3 nochmals drücken → Anzeige des vorletzten Störcodes. Mit Tasten 3 und 2 durch die Störhistorie blättern. HINWEIS Wenn seit der letzten Störung die ETAMATIC V immer an Spannung lag, kann mittels aktuel- lem Betriebsstundenzählerstand und aktueller Uhrzeit die Uhrzeit der Störung ermittelt wer- den. -
Seite 13: Was Passiert Bei Störung O -Regler
-Historie verschwindet nach 5 s selbsttätig. Gespeichert werden Störun- gen des O -Reglers, die länger als 30 s anstehen. Diese werden ins EEPROM übernommen, wenn Störung endet oder die ETAMATIC V den Modus REGELN bzw. GRUNDLAST verlässt. Anzeige umschalten Mit Taste M kann zwischen Verbundanzeige, O -Anzeige (falls aktiviert), Flammenin- tensität und internem Lastregler (falls aktiviert) gewechselt werden. -
Seite 14: Bedienung Und Anzeige O 2 -Regelung
Bedienung Bedienung und Anzeige O -Regelung Taste M1x drücken, Anzeige auf O -Regelung umschalten. -Istwert und O -Sollwert werden auf Auswahl Status im Display angezeigt. Bei deaktivierter -Regelung werden die Werte in Klammern eingeschlossen. HINWEIS Eine Anzeige von O -Istwert und O -Sollwert erfolgt nur dann, wenn die O -Regelung, bzw. -
Seite 15: Abrufen Der Checksummen Und Sicherheitszeiten
Wert an Betriebsstunden, die insgesamt angezeigt werden. HINWEIS Der Gesamtzähler bezieht sich auf Betriebsstunden der ETAMATIC V. Er läuft, sobald das Ge- rät an Spannung liegt (dieser liefert auch die Basis für die Störhistorie). Die Einzelbetriebs- stundenzähler beziehen sich auf die Betriebsstunden des Brenners. Sie laufen, sobald der Brenner mit dem jeweiligen Kurvensatz in Betrieb ist (Flammensignal liegt an). -
Seite 16: Interner Lastregler
• Istwert (Temperatur PT100 max. 320 °C oder Dampfdruck) • Außentemperatur oder ein anderes Analogsignal zur Sollwertverschiebung (nur bei witte- rungsgeführtem Regler); die ETAMATIC V muss mit der Hardwareoption Witterungsfüh- rung ausgestattet sein. • Sollwertumschaltung (über einen potentialfreien Kontakt) Die Freigabe der Feuerung durch den Lastregler erfolgt intern. -
Seite 17: Thermostat Und Regelbereich
Die Brennerleistung mit den Pfeiltasten variieren. Durch nochmaliges Drücken Laststeuerung aufheben. Die ETAMATIC V kann auch über Klemmen auf HANDSTEUERUNG geschaltet werden. Durch Kurzschließen des Pt100 Signals (z.B. Brücke an Klemme 19 und 20) wird der Lastreg- ler abgeschaltet. Der Verbund folgt direkt der Vorgabe des Signals am Eingang Lastvorgabe (Klemmen 3 bis 6). -
Seite 18: Bedeutung Der Anzeige
Interner Lastregler Bedeutung der Anzeige Anzeige bei Schalterstellung LASTWERT Sollwert Istwert Lastvorgabe Interne Last Anzeige bei Handmodus Lastvorgabe interne Last Istwert (über Kanal 1) -
Seite 19: Anhang
Anhang Anhang Bedeutung der Modi Fig. 6-1 Statusanzeige am Kundeninterface Fig. 6-2 Statusanzeige an der Handbedieneinheit Kurztext Beschreibung BEREIT (Signal Klemme 58 liegt an) ZÜ ZÜNDSTELLUNG bzw. ZÜNDEN EINSTELLEN/ZÜNDSTELLUNG GRUNDLAST EINSTELLEN/GRUNDLAST NACHLÜFTEN BRENNER AUS (kein Signal liegt an) EINSTELLEN SPEICHER LÖSCHEN EINSTELLEN/VORLÜFTEN EINSTELLEN/STEUERN STÖRUNG... -
Seite 20: Störcodes
Anhang Störcodes HINWEIS Die LAMTEC Brennersteuerungen behandeln die Erkennung von Störmeldungen zwischen HP und ÜP auf unterschiedliche Weise: BT300/ETAMATIC/FMS/VMS/FA1: Hier wird bei der Bus-Übertragung nicht grundsätzlich durch unterschiedliche Störnummern zwischen ÜP- und HP-Störungen unterschieden. Um die Störmeldungen HP von Störmeldun- gen ÜP zu unterscheiden, wird den ÜP-Störungen ein Offset von 10000 aufaddiert. - Seite 21 Anhang Stör- Wiederanläufe nach Beschreibung EN676 1.Überwachungsband zu lange überschritten : Kanal 4 1.Überwachungsband zu lange unterschritten : Kanal 1 1.Überwachungsband zu lange unterschritten : Kanal 2 1.Überwachungsband zu lange unterschritten : Kanal 3 1.Überwachungsband zu lange unterschritten : Kanal 4 2.Überwachungsband zu lange überschritten : Kanal 1 2.Überwachungsband zu lange überschritten : Kanal 2 2.Überwachungsband zu lange überschritten : Kanal 3...
- Seite 22 Anhang Stör- Wiederanläufe nach Beschreibung EN676 Gasstrecke von Hand entlüften. >88 Öldruck < min !!! Gas > min kommt bei Ölbetrieb. Kesselsicherheitskette fällt ab. Gassicherheitskette fällt ab. >88 Ölsicherheitskette fällt ab. >88 Gasdruck zu niedrig Gasdruck zu hoch Luftdrucksignal fehlt. Zündflamme erlischt in Stand BY Betrieb Dauerzündflamme erlischt während des Betriebs Zerstäubervoreinschaltzeit nicht eingehalten...
- Seite 23 Anhang Stör- Wiederanläufe nach Beschreibung EN676 Flammenüberwachung: Flamme wieder an Programmüberwachungszeit überschritten Dichtheitskontrolle: Entlüften in den Kessel nicht erlaubt Störabschaltung über den Bus. >88 Kein Datentransfer über den Bus (Time-Out). CO-Regler, interner Fehler Nr. - Remote-Stör-Entriegelung erfolgte in zu kurzem Abstand Fehler bei der Referenz der Last Fehler bei der Referenz, Kanal: 1 Fehler bei der Referenz, Kanal: 2...
-
Seite 24: Zustand Der Digitalen Eingänge Abrufen
Anhang Zustand der digitalen Eingänge abrufen Mit den Tasten 16 und 17 auf "digitale Eingänge" schalten. Bedeutung der digitalen Eingänge ETAMATIC V Signal liegt an Signal liegt nicht an... -
Seite 25: Rückansicht
SYSTEM BUS Kommunikationsschnittstelle Fig. 6-3 Rückansicht ETAMATIC V HINWEIS PC-Anschluss nur über LAMTEC Schnittstellen Adapter möglich! HINWEIS Bei Austausch der Sicherungen F3, F4, F5 sind folgende Spezifikationen einzuhalten: - 2A träge - Hohes Abschaltvermögen nach IEC 60127-2, Sheet 5: 1500A @ 250VAC - Schmelzintegral I²t <... -
Seite 26: Eu-Konformitätserklärung
Anhang EU-Konformitätserklärung... - Seite 27 Anhang...
- Seite 28 Anhang...
- Seite 29 Anhang...
- Seite 30 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Wiesenstraße 6 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright 2020...
