Start-up Guide Flammenüberwachung

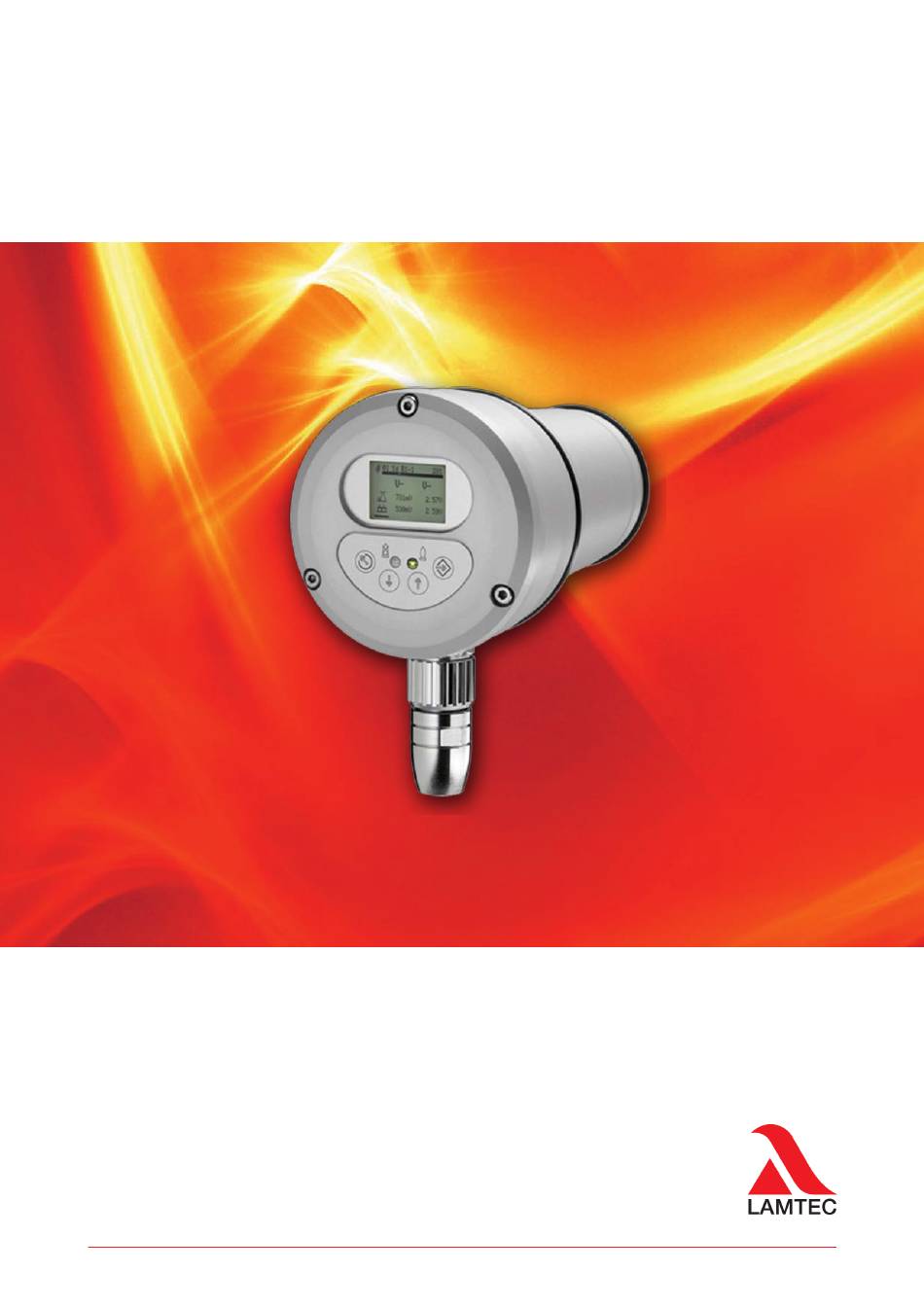

Kompaktflammenwächter F300K
Sensoren und Systeme für die Feuerungstechnik
www.lamtec.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lamtec F300K

  • Seite 1 Start-up Guide Flammenüberwachung Kompaktflammenwächter F300K Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...
  • Seite 2: Leitfaden Zur Inbetriebnahme Der Flammenüberwachung

    6 Verhältnis UV/IR einstellen (wichten) Vorgehensweise 7 Flamme Ein/Aus Schwelle lernen Vorgehensweise 8 Triggerschwellen manuell anpassen Vorgehensweise 9 Abschalttest durchführen Vorgehensweise 10 Fehlerbehebung FSB keine Verbindung Fehlercodes/Fehlerursachen und Fehlerbehebung 11 Menübaum Menüstruktur Bedienübersicht Die Inbetriebnahme der Flammenüberwachung mit dem F300K ist hiermit abgeschlossen.
  • Seite 3 Maximale Länge des FSB sind 80 m (hin und zurück), bei Längen > 80 m müssen Zwischen- verstärker (Repeater) eingesetzt werden. Fig. 2-1 Anschlussplan F300K - FN30 * Optional zur Ableitung von außergewöhnlichen EMV Störungen. Die Verbindung führt zu einem Kurzschluss zwischen Gerätemasse...
  • Seite 4: Verdrahtung Überprüfen Und F300K Einschalten

    Verdrahtung überprüfen und F300K einschalten Fig. 2-2 Anschlussplan F300K - FN20 BN = braun BK = schwarz BU = blau GN = grün GY = grau PK = rosa RD = rot VT = violett WH = weiß YE = gelb SH = Schirm WHGN = weiß-grün...
  • Seite 5 * Optional zur Ableitung von außergewöhnlichen EMV Störungen. Die Verbindung führt zu einem Kurzschluss zwischen Gerätemasse und FPE. Es kann zur Beeinflussung von Geräten mit gleichem Massebezug kommen. VORSICHT! Bei angeschlossenem F300KUI oder F300K + FB30 darf kein weiteres Gerät an die Etamatic- bzw. FMS - 24V-Versorgung angeschlossen werden. zurück...
  • Seite 6: Fsb-Verdrahtung

    Verdrahtung überprüfen und F300K einschalten 2.2 FSB-Verdrahtung 1 Anschließen und Einschalten des F300K Ein Gerät Fig. 2-5 Beispiel Vernetzung mit einem F300K Mehrere F300K (bis 32 Geräte) Fig. 2-6 Beispiel Vernetzung mehrerer F300K HINWEIS Maximale Länge des FSB sind 80 m (hin und zurück), bei Längen > 80 m müssen Zwischen- verstärker (Repeater) eingesetzt werden.
  • Seite 7: Passworteingabe

    - eingeschränkte Parametrierung per Hand möglich • Passwortebene 2: Experten-Ebene - Eingabe XXXX (Auslieferungszustand - sollte nach Inbetriebnahme in Kundenpasswort geändert werden) - umfangreiche Parametrierung per Hand möglich • Passwortebene 4: Passwortvergabe nur über Hotline LAMTEC (Werks-Ebene) - vollständige Parametrierung per Hand möglich zurück...
  • Seite 8: Bus-Adresse Einstellen Beim Betrieb Mehrerer F300K

    BUS-Adresse einstellen beim Betrieb mehrerer F300K HINWEIS Die FSB-Adresse jedes einzelnen F300K ist auf "01" voreingestellt. Im Falle von meh- reren F300K Geräten die gleichzeitig betrieben werden, muss die FSB-Adresse der Fol- gegeräte manuell eingestellt werden. Dieser Prozess wird im Folgenden beschrieben.
  • Seite 9 BUS-Adresse einstellen beim Betrieb mehrerer F300K...
  • Seite 10 BUS-Adresse einstellen beim Betrieb mehrerer F300K Austausch eines F300K am Bus 1. F300K mit Bus-Adresse 1 auf eine Adresse > der höchsten Adresse am Bus einstellen 2. Austauschgerät mit Adresse 1 an Bus anschließen. Adresse umstellen auf Adresse des auszutauschenden "defekten" F300K.
  • Seite 11: Ausrichten/Verstärkung Einstellen

    Ausrichten/Verstärkung einstellen Ausrichten/Verstärkung einstellen WARNUNG! Abschaltparameter überprüfen Unter Umständen droht Todesfolge oder schwere Körperverletzung.  Die eingestellten Abschaltparameter sind durch Abschalttests zu verifizieren, siehe Kapi- tel 9 Abschalttest. Die Änderung der Einstellung von Verstärkung oder Wichtung (Doppel- sensor) hat Einfluss auf die Abschaltparameter und erfordert damit erneute Abschalttests. HINWEIS Sicheres Erkennen der Flamme Warnung vor Sachschäden...
  • Seite 12 Verstärkungserhöhung auf Stufe 13, kein ausreichendes UV Signal vorhanden ist, muss zum Ausrichten das Verstärkungs-Menü des IR Sensors aufgerufen werden. 2. Den F300K mechanisch so ausrichten, dass die zu überwachende Flamme die maximale Signalstärke erreicht. 3. Während der Ausrichtung kann über die Anzeige des Aussteuerungsbereichs der Wert abgelesen/überprüft werden.
  • Seite 13 Alternativ mit verwerfen. Fig. 5-5 Menü "Verstärkungseinstellung" nach Betätigen der ENTER Taste Der F300K ist nun optimal ausgerichtet. Verstärkungseinstellung des IR Sensors beim F300K UVIR-1(Doppelsensor) Wechseln in das Menü und die gleichen Schritte wie im Menü ausführen. Fig. 5-6 Menü „Verstärkung - IR" für die Doppelsensorausführung...
  • Seite 14 Ausrichten/Verstärkung einstellen HINWEIS Zweistoffbetrieb Für Zweistoffbetrieb ohne Betriebsartumschaltung sind 2 Bereiche markiert. Der Brennstoff mit der geringeren Amplitude soll sich dabei nahe der Minimalmarkierung, der mit der höheren Amplitude kann sich im gesamten Aussteuerungsbereich bewegen.  Auch außerhalb der markierten Bereiche ist im Allgemeinen eine Überwachung möglich, jedoch nicht optimal.
  • Seite 15: Verhältnis Uv/Ir Einstellen (Wichten)

    Der Prozentwert hinter den Amplitudenbalken gibt den jeweiligen Anteil der Einzelsignale zum gewichteten Signal an. Fig. 6-2 Menü "Wichtung" Wichtungseinstellung des F300K 1. Im Menü Wichtung können die Einstellung so angepasst werden, dass die Einzelsignale UV und IR mit der gewünschten Wichtung addiert und weiterverarbeitet werden.
  • Seite 16: Flamme Ein/Aus Schwelle Lernen

    Flamme Ein/Aus Schwelle lernen Flamme Ein/Aus Schwelle lernen Das folgende Kapitel beschreibt die Lernprozesse zur Einstellung der Überwachungsparame- ter. WARNUNG! Abschaltparameter überprüfen Unter Umständen droht Todesfolge oder schwere Körperverletzung.  Die eingestellten Abschaltparameter sind durch Abschalttests zu verifizieren, siehe Kapi- tel 9 Abschalttest).
  • Seite 17 Übersteue- Verstärkung reduzieren rung Aufzeichnen des Signals der Flamme im Zustand AUS  Der F300K hat zuvor im Menü Aufzeichnung "Flamme EIN" den Flamme Ein/Aus Status automatisch gelernt. HINWEIS Optimale Aufzeichnung im Zustand Flamme AUS Optimale Ergebnisse bei der Auswertung des gelernten/aufgezeichneten Signals werden er- reicht, wenn die Aufzeichnung im Zustand Flamme AUS in der repräsentativ ungünstigsten...
  • Seite 18 Enter Taste in das Folgemenü Auswerten. b) Alternativ das Menü mit ESC Taste verlassen und das Menü Auswerten wählen. Fig. 7-6 Anzeige "Aufzeichnen Flamme AUS" abgeschlossen Der F300K hat nun automatisch die Parameter für den Zustand "Flamme AUS" erlernt.
  • Seite 19 Daten. HINWEIS Ab Softwareversion 1.1 des F300K wird das eingestelle Frequenzband S oder T mit in die Auswertung einbezogen. Wurde nach Erfassen der Lerndaten das Frequenzband gewech- selt, ist eine Auswertung nicht mehr möglich. Der F300K gibt dann die Fehlermeldung L1007 aus.
  • Seite 20 Flamme Ein/Aus Schwelle lernen 2. Enter Taste betätigen um die erlernten Parameter und die Prozesssicherheit anzuzei- gen. Icon Name Wert Erklärung Level 0 ... 2500 mV Triggerschwelle für FLAMME AUS Abschaltvor- gang Parameter Triggerschwelle für Flamme Aus Prozesssicherheit, max. Stör-Nutz- signalabstand zwischen Flamme AUS und EIN Abschaltparameter:...
  • Seite 21 Flamme Ein/Aus Schwelle lernen Einstellung durch die Enter Taste bestätigt werden, andernfalls wird eine Fehler- melung angezeigt und die Einstellung wird verworfen. b) alternativ mit verwerfen. Zeile 1 Daten, die von der Bedienebene gesendet wurden Zeile 2 Daten, die vom Flammenwäch- ter empfangen wurden (blinkt) Fig.
  • Seite 22 Frequenzeinstellung hat Einfluss auf die Abschaltparameter und erfordert damit erneute Abschalttests. Die Handoptimierung der Triggerschwellen erfolgt auf Basis der im User Interface bzw. der F300K-Remote-Software im vorangegangenen Punkt "Automatischen Optimierung" ermittel- ten Daten. Wenn die automatische Optimierung abgeschlossen wurde erscheint im übergeordneten Menü...
  • Seite 23 Triggerschwelle manuell anpassen Mit UP wird die Triggerschwelle vergrößert, die Prozesssichertheit sinkt. Fig. 8-3 Anzeige Mit UP die Triggerschwelle vergrößern zurück...
  • Seite 24 Abschalttest HINWEIS Überprüfung der sicherheitsrelevanten Parameter mit Abschalttest Sie müssen die sicherheitsrelevanten Parameter des F300K dahingehend prüfen, ob diese entsprechend den geltenden Anforderungen für die zu überwachende Feuerung normgerecht und sicher eingestellt sind.  Überprüfen Sie die Parameter auf Einhaltung der „Reaktionszeit bei Flammenausfall (FFDT)“...
  • Seite 25: Störungssuche Und Störungsbeseitigung

    • Möglichst kurze Anschlussleitung verwenden. Terminierung: Abschlusswiderstand von 120  an • das letzte angeschlossene Gerät anklemmen. • Abschlusswiderstand im F300K wieder einschalten. Externes User Interface Fig. 10-1 Terminierung Bus • Abschlusswiderstand über das externe User Inter- face einschalten. USB/FSB-Modul •...
  • Seite 26 HINWEIS H- und U-Prozessor Die Fehlermeldung des F300K umfasst die Fehler des H- und des U-Prozessors. In der An- zeige haben gleiche Fehlercodeinhalte die gleiche Nummer und werden durch ein vorange- stelltes H bzw. U unterschieden. Im Fehlermenü werden zusätzlich die Betriebsstunden des Auftretens und Zusatzinformationen angezeigt.
  • Seite 27: Fehlercodes Der Bedienebene

    Fehlercodes der Bedienebene Fehler in der Kommunikation Beschreibung Grafik C0001 Timeout F300K hat bei der sicheren Parameterübertragung nicht innerhalb des definierten Zeit- fensters geantwortet, d.h. die Parameter wurden vom F300K nicht übernommen.  Vorgang wiederholen. C0002 Kommunikation F300K antwortet nicht mehr.
  • Seite 28  Frequenz und/oder andere Parameter sind ungünstig gewählt. L1007 Auswerten Ab F300K SW-Version 1.1 erfolgt die Auswertung mit dem aktuell im F300K eingestellten Frequenzband „S“ oder „T“. Wurde dies nach Erfassung der Lerndaten verändert ist eine Auswertung nicht möglich. Das Frequenzband zurückstellen oder neu lernen.
  • Seite 29 Menübaum Menübaum zurück...
  • Seite 30 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Wiesenstraße 6 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright  2016...
