Inhaltszusammenfassung für Lamtec F300K

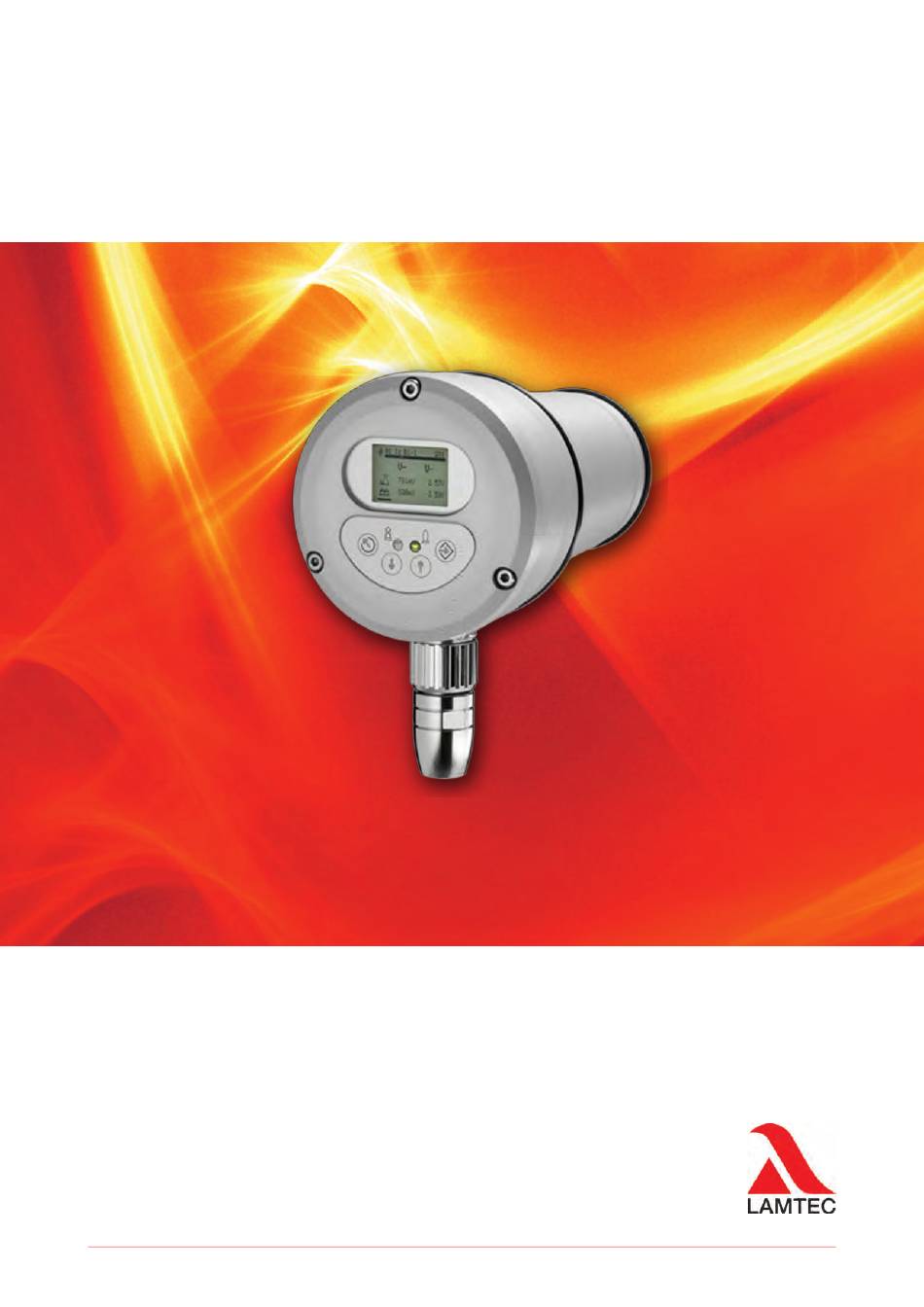

- Seite 1 Kurzanleitung für Anwender Kompaktflammenwächter F300K Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...
-
Seite 3: Inhaltsverzeichnis
Fehlercodes des F300K........ -
Seite 4: Wichtige Hinweise Zum Handbuch
Die Grundvoraussetzung für ein sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise. Zweck/Gültigkeit des Dokuments Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem F300K. Diese Anleitung gilt für alle F300K in beliebiger Konfiguration. Die Angaben in diesem Dokument beziehen sich auf die Softwareversion V1.4. Sollte eine andere Softwareversion verwendet werden, kann es vorkommen, dass einige der beschriebe- nen Funktionen nicht verfügbar sind oder nicht alle verfügbaren Funktionen beschrieben sind. -
Seite 5: Aufbewahrung Des Handbuchs
Wichtige Hinweise zum Handbuch Aufbewahrung des Handbuchs Das Handbuch sowie alle zugehörigen Unterlagen sorgfältig aufbewahren. Die Anleitung ist Bestandteil des Produkts und muss für das Personal jederzeit zugänglich sein. Folgendes ist für die Aufbewahrung des Handbuchs wichtig: • Das Handbuch steht bei Bedarf zur Verfügung. •... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Klassifizierung der Sicherheits- und Warnhinweise In diesem Dokument sind die nachfolgenden Symbole als wichtige Sicherheitshinweise für den Benutzer verwendet. Sie befinden sich innerhalb der Kapitel jeweils dort, wo die Informa- tion benötigt wird. Die Sicherheitshinweise, insbesondere die Warnhinweise, sind unbedingt zu beachten und zu befolgen. -
Seite 7: Produktsicherheit
Allgemeine Sicherheitshinweise Produktsicherheit HINWEIS Dieses Produkt entspricht dem Stand der Technik und den anerkannten sicherheits- technischen Regeln. Jedes Gerät wird vor der Auslieferung auf seine Funktion und Si- cherheit geprüft. Das Produkt nur in einwandfreiem Zustand betreiben unter Berücksichtigung des Hand- buchs, den üblichen Vorschriften und Richtlinien sowie den geltenden Sicherheitsbestim- mungen und Unfallverhütungsvorschriften. -
Seite 8: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Aufbau des F300K Optikhalter F300K-Gehäuse Deckel UI (User Inter- face) oder LED-Anzeige Gerätesteckverbinder Anschlusskabel Fig. 3-1 Darstellung der Bauteile des F300K... -
Seite 9: Grundvarianten
LED grün: Betriebsart 2 LED grün: Betriebsart 1 LED rot: Flamme AUS/Betriebsbereitschaft - blinkt bei Störung, siehe hierzu Kapitel 9.1.1 Fehlercodes des F300K HINWEIS Für die Bedienung des F300K (mit LED-Anzeige) ist ein externes User Interface FB30 oder die Flamescanner-Remote-Software erforderlich. - Seite 10 LED blinkt rot: Störung, siehe hierzu Kapitel 9.1.2 Fehlercodes der Bedienebene LED leuchtet grün: Flamme EIN LED blinkt grün: Warnung, siehe hierzu Kapitel 9.1.1 Fehlercodes des F300K Taste ENTER Taste UP Fig. 3-3 Bedien- und Anzeigeelemente F300K mit UI Taste DOWN Taste ESC/BACK...
-
Seite 11: Funktionsbeschreibung
Mikrocontroller 8 Betriebsbereitschaft Der F300K wertet das Flackern der Flamme im UV- oder/und im IR-Bereich aus. Zur Erfas- sung der Flammenstrahlung dient der jeweilige Halbleitersensor (1). Der Pegel des Sensor- signals wird mittels einstellbarer Verstärker (2) angepasst. Das verstärkte Signal wird von 2 Mikrocontroller (4) verarbeitet. -
Seite 12: User Interface
User Interface User Interface Bedien- und Anzeigeelemente Der Kompaktflammenwächter F300K kann sowohl über das User Interface (im F300K integ- riert oder als externes Gerät) als auch über die Flamescanner-Remote-Software eingestellt und bedient werden. Eine Beschreibung der Flamescanner-Remote-Software befindet sich in der separaten Anlei- tung (Druckschrift-Nr. -
Seite 13: Menübaum
User Interface Menübaum für Freigabeebene 0 (keine Parametrierung im Rahmen einer Inbetriebnahme möglich) Fig. 5-3 Menüstruktur Baumansicht 1 Passworteingabe 2 Informationsmenü 3 Menü Geräteeinstellungen... -
Seite 14: Bedienung
Bedienung Bedienung Hauptmenü Im folgenden Kapitel erhalten Sie einen Überblick über die Anzeigen und Menüs des F300K. Startbilder • Softwareversion User Interface • Hersteller Fig. 6-1 Startbild 1 HINWEIS Befindet sich das User Interface im Startbildschirm, lässt sich über die Tastenkombination ESC/UP bzw. -
Seite 15: Passwort Eingeben
Folgende Passwortebenen stehen zur Verfügung: • Passwortebene 1: Standard-Ebene - eingeschränkte Parametrierung per Hand möglich. Passwortebene 2: Experten-Ebene • - umfangreiche Parametrierung per Hand möglich. • Passwortebene 4: Passwortvergabe nur über Hotline LAMTEC (Werks-Ebene) - vollständige Parametrierung per Hand möglich. -
Seite 16: Informationen Ablesen
Bedienung Informationen ablesen In den folgenden Kapiteln wird beschrieben, wie Sie zu den einzelnen Informationsmenüs ge- langen. Betriebsart 1-3 Überwachungsparame- Geräteinformation Fehler Fig. 6-6 Übersicht des "Informationsmenüs" 6.3.1 Betriebsart 1-3 ablesen Aufrufen der Informationen zur Betriebsart 1 Informationen zu Betriebsart 1 2 Informationen zu Betriebsart 2 3 Informationen zu Betriebsart 3 Blättern mit den Pfeiltasten. - Seite 17 Bedienung Icon Name Wert Erklärung AC-Signal 0 ... 2500 mV Aktueller Effektivwert des verstärkten Signals Level 0 ... 2500 mV Triggerschwelle für FLAMME EIN Zuschaltvorgang Level 0 ... 2500 mV Triggerschwelle für FLAMME AUS Abschaltvorgang Verstärkung 1 ... 13 Verstärkungsstufe des Signals Sensor 1 Einzelsensor UV bzw.
-
Seite 18: Geräteeinstellung Ablesen
Aufrufen der Informationen zur Geräteeinstellung Blättern Sie mit den Pfeiltasten. Nähere Informationen zu den Werten entnehmen Sie bitte der nachfolgenden Tabelle: Icon Name Wert Erklärung Gerätetyp Bsp.: F300K UV-1 Fabrikationsnummer lfd. Nummer Gerätetemperatur aktuell °C Temperatur im Flammenwächter Betriebsstunden 6-stellig, z.B. 120003 h... -
Seite 19: Fehler Ablesen
Bedienung 6.3.3 Fehler ablesen 6.3.3.1 Störursache ablesen Aufrufen der Störursache 1 Position in Fehlerliste 2 Fehlernummer 3 Fehlerzeit (Betriebsstunden, Minuten) 4 Differenz Fehlerzeit zu den aktuellen Betriebsstunden 5 Zusatzinformation zu dem Fehler HINWEIS Keine Störanzeige Wenn das User Interface nur dieses Icon anzeigt, dann ist kein Fehler als aktuelle Abschaltursache vorhanden! -
Seite 20: 6.3.3.2 Fehlerhistorie Ablesen
Neben den Abschaltursachen (siehe Kapitel 6.3.3.1 Störursache ablesen) zeigt das Display weitere aufgetretene Fehler an. Geräteeinstellung ändern In den folgenden Kapiteln wird Ihnen die Parametrierung der Geräteeigenschaften erklärt. Die Geräteeinstellungen dürfen nur von LAMTEC geschultem Fachpersonal ausgeführt wer- den. User Interface parametrieren Fig. 6-7 Übersicht des Menüs "Geräteeinstellung"... -
Seite 21: User Interface Parametrieren
Bedienung 6.4.1 User Interface parametrieren Geräteparameter des User Interfaces einstellen Bestätigen oder verwerfen Sie die Einstellung. Nähere Informationen zu den jeweiligen Werten entnehmen Sie bitte der nachfolgenden Ta- belle: Icon Name Wert Erklärung Display 1, Leuchtdauer Hintergrundbeleuchtung 180 s = Standard Display 2, Kontrast Grafik Darstellung... -
Seite 22: Wartung
Es gelten die Garantiebedingungen des Herstellers. Garantieleistungen werden abgelehnt, wenn innerhalb der Garantiezeit Veränderungen bzw. Eingriffe an Geräten vorgenommen wurden. Die Lieferung entspricht den Bestellangaben. Es gelten die Liefer- und Leistungsbedingungen der Firma LAMTEC und die allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie. -
Seite 23: Instandsetzung
Instandsetzung Instandsetzung Beim Austausch des F300K ist es erforderlich, dass ein Gerät gleicher Kennzeichnung montiert wird. Sofern möglich, kann die Parametrierung aus dem defekten Gerät, einer Sicherungsdatei oder dem Inbetriebnahme-Protokoll übernommen werden. Eine Anpassung von sicherheits- relevanten Parametern wird sich dann, falls erforderlich, auf die Schaltschwelle konzentrieren. -
Seite 24: Fehlerbehebung
HINWEIS H- und U-Prozessor Die Fehlermeldung des F300K umfasst die Fehler des H- und des U-Prozessors. In der Anzeige haben gleiche Fehlercodeinhalte die gleiche Nummer und werden durch ein vorangestelltes H bzw. U unterschieden. Im Fehlermenü werden zusätzlich die Betriebsstun- den des Auftretens und Zusatzinformationen angezeigt. -
Seite 25: Fehlercodes Der Bedienebene
Beschreibung Grafik C0001 Timeout F300K hat bei der sicheren Parameterübertragung nicht innerhalb des definierten Zeitfens- ters geantwortet, d. h . die Parameter wurden vom F300K nicht übernommen. Vorgang wiederholen. C0002 Kommunikation F300K antwortet nicht mehr. F300K ist nicht mehr erreichbar, Bus nicht ordnungsgemäß terminiert, Leitungslänge zu lang, Störeinwirkung, defekte oder fehlende Spannungsversorgung... -
Seite 26: Informationen Über Instandsetzungsdienst
Fehlerbehebung Fehler in der Kommunikation C0011 Mehrere Geräte sind angeschlossen. 2 F300K von der Remote-Software am Bus erkannt. Ein F300K vom Bus entfernen oder abschalten. C0012 Unbekanntes Gerät Es werden Daten von einem Gerät mit unbekannter Geräte-ID empfangen. C0012 ... -
Seite 27: Anhang
Anhang Anhang 10.1 Zubehör HINWEIS Beim Einbau von elektrischem Zubehör muss darauf geachtet werden, dass im Anschluss der erforderliche Schutzgrad noch erreicht wird. 10.1.1 Externes User Interface FB30 Fig. 10-1 Externes User Interface FB30... -
Seite 28: Flamescanner-Remote-Software
Anhang 10.1.2 Flamescanner-Remote-Software Fig. 10-2 Flamescanner-Remote-Software... -
Seite 29: Netzteile
Anhang 10.1.3 Netzteile Netzteil FN20 Fig. 10-3 FN20 Hutschienenmontage Fig. 10-4 FN20-10 Einbaugehäuse Netzteil FN30 Fig. 10-6 FN30-10 Einbaugehäuse Fig. 10-5 FN30-00 Hutschienenmontage 10.1.4 Anschlussgehäuse FG30 Fig. 10-8 Anschlussgehäuse FG30-20 Ex-II Fig. 10-7 Anschlussgehäuse FG30-00... -
Seite 30: Prüfstrahler
Anhang 10.1.5 Prüfstrahler Fig. 10-9 Prüfstrahler FFP30 GEFAHR! Explosionsgefahr! Der Prüfstrahler darf nicht in einer explosionsfähigen Atmosphäre verwendet werden. - Seite 31 Anhang...
- Seite 32 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Josef-Reiert-Straße 26 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright 2023...
