2N Helios IP Vario Installationsanleitung Seite 19

3. Mit einem Kreuzschlitzschraubendreher die Kunststoffabdeckung entfernen
und sie abnehmen.

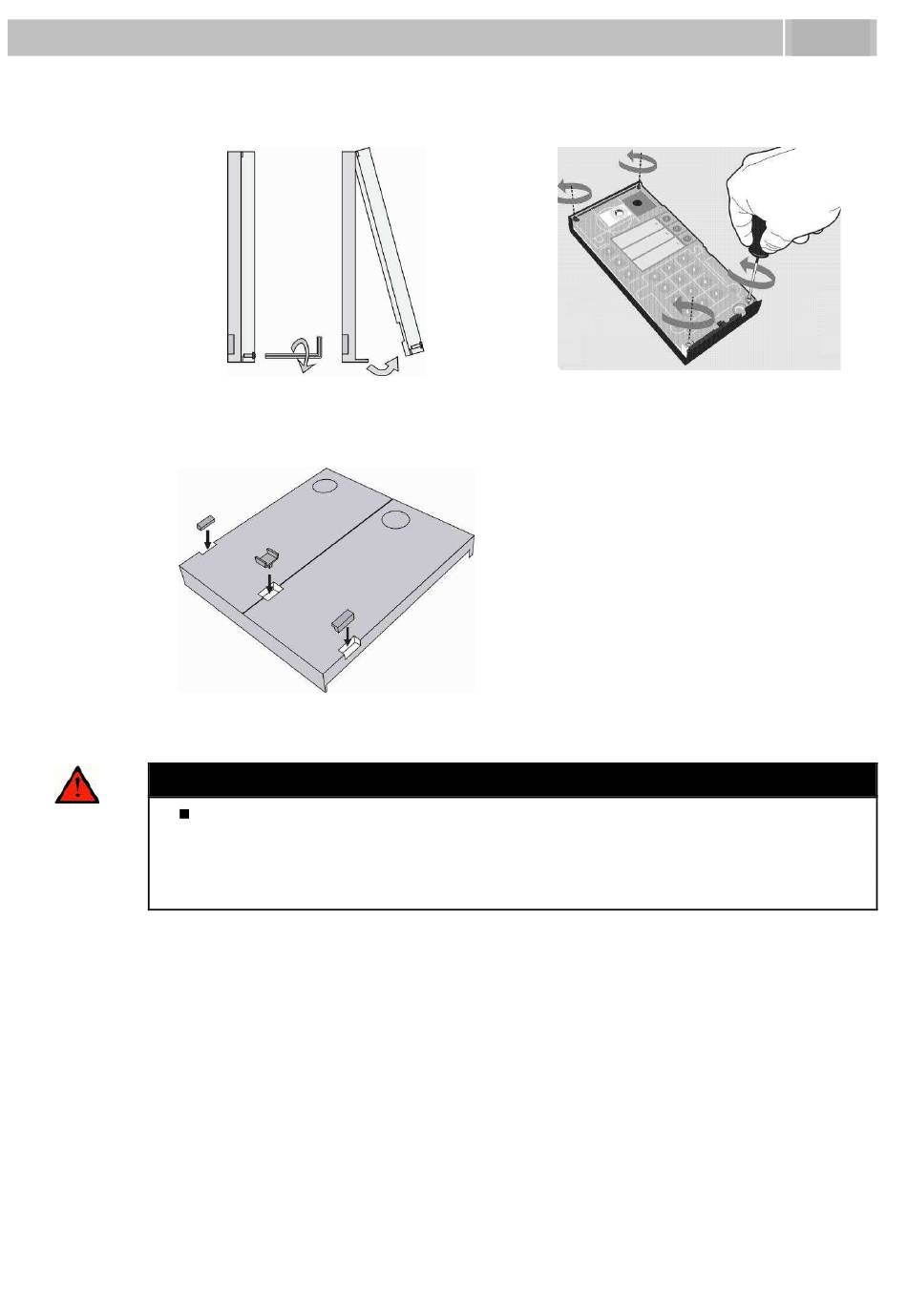

Abbildung 2.2 Entfernen der Metallabdeckung
Abbildung 2.4 Montage mehrerer Module
Warnung
Entfernen Sie während der Installation der 2N
Hauptplatine oder die Kameraelektronik unter der unteren Abdeckung.
Trennen Sie die Flachbandverbindung zwischen Kamera und Hauptplatine
nicht und vermeiden Sie es, das Flachband zu verbiegen oder Druck
darauf auszuüben.
4. Bei der Montage von mehreren Modulen verbinden Sie die Module wie in
Abbildung 2.4 gezeigt, das Basismodule links und die Erweiterungsmodule
rechts. Das Verbindungskabel wird später angeschlossen!
5. Leermodule an den unbenutzten Seitenöffnungen installieren wie in Abbildung
2.4 gezeigt.
6. Falls ein Wetterschutz verwendet wird, muss dieser nun an der Wand
befestigt werden.
7. Befestigen Sie die 2N
Abbildung 2.6 gezeigt. Führen Sie die Anschlusskabel (Ethernet, Türöffner,
Stromversorgung) durch eine der Öffnungen in das Grundgerät.
Montage – mechanische Installation
Abbildung 2.3
®
Helios IP Vario mit Schrauben an der Wand wie in
Entfernung der
Kunststoffabdeckung
®
Helios IP Vario niemals die
2.2
19
