Warnung
Stellen Sie sicher, dass die Montagefläche für die 2N
Türsprechanlage vollkommen eben ist. Vermeiden Sie mechanische
Überlastung am unteren Teil der Abdeckung. Eine fehlerhafte Montage auf
unebener Oberfläche kann zu einer Verformung der Abdeckung und damit
zu Fehlfunktionen des Geräts führen.
8.
Bei der Installation des Wetterschutzes müssen die oberen und seitlichen
Kanten mit Silikon abgedichtet werden wie in Abbildung 2.5 gezeigt, um zu
verhindern, dass Wasser entlang oder um die Kabel herum in das Gehäuse
eindringt.
9.
Die Kabel werden angeschlossen wie in Kapitel 2.4, Montage – Elektrische
Installation, beschrieben. Stellen Sie sicher, dass die Kabel während der
Installation der Kunststoffabdeckung nicht eingeklemmt werden. Siehe
Abbildung 2.7.für die korrekte Verlegung der Kabel.

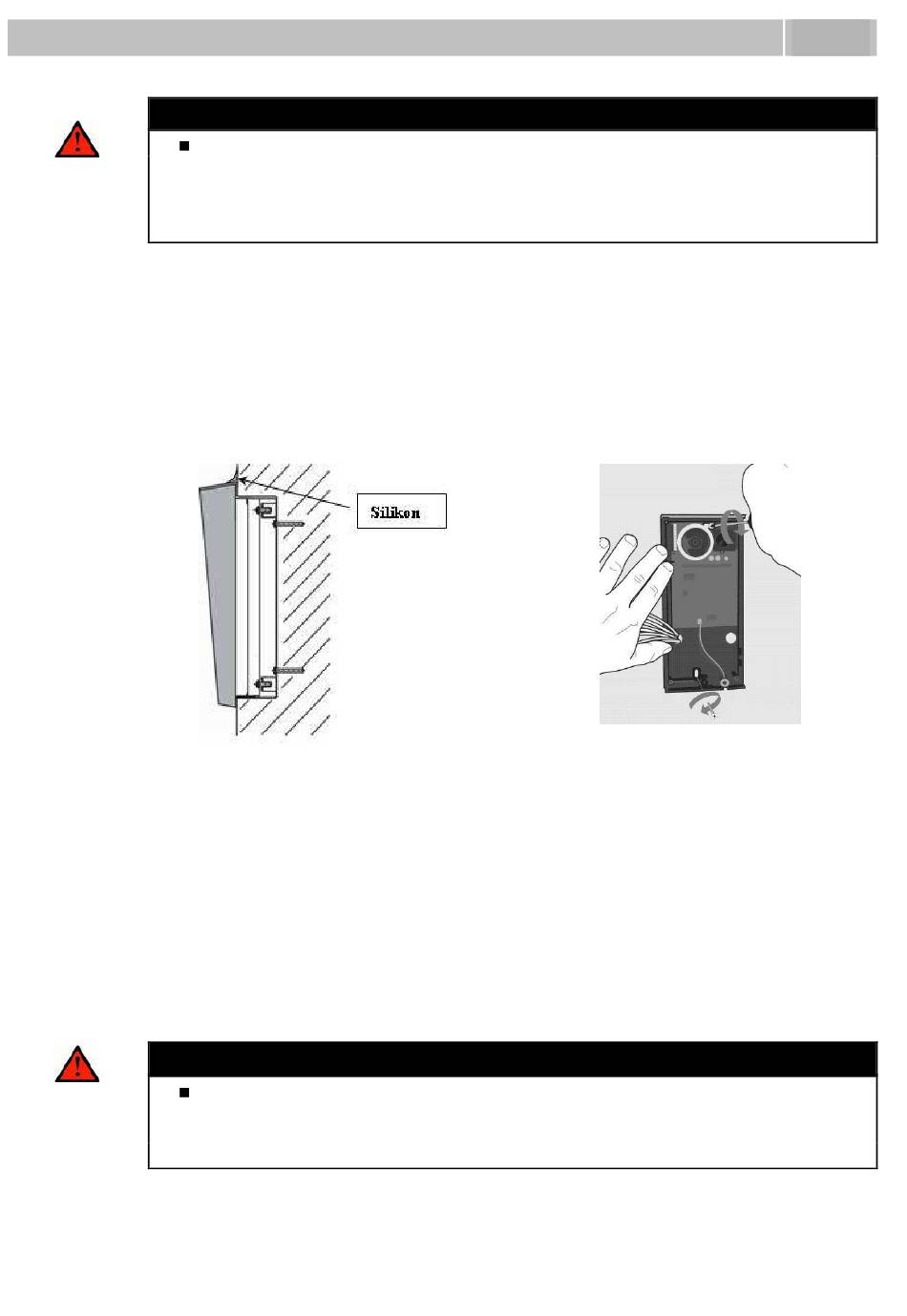

Abbildung 2.5
Montage des Wetterschutzes
10.
Entfernen Sie die Schutzfolie vom Display (nur bei 2N
Versionen mit Display).
11.
Stellen Sie sicher, dass die Kabel ordentlich im Gehäuse liegen und dass sie
nicht das dichte Schließen der Abdeckung verhindern.
12.
Stellen Sie sicher, dass die drei Halterungen des Lautsprechers genau in die
Öffnungen in der Platine passen. Die empfohlene Position ist für eine
funktionierende Dichtung notwendig.
13.
Wenn die Wandmontage beendet ist und alle Kabel verbunden sind, kann die
Kunststoffabdeckung mit Kreuzschlitzschrauben wieder befestigt werden.
Warnung
Nach der elektrischen Installation müssen alle vier Eckschrauben fest
angezogen werden, damit die Lautsprecherdichtung fest anliegt, um einen
Wassereintritt zu verhindern! Es wird empfohlen, einen PH2
Kreuzschlitzschraubendreher zu verwenden.
14.
Die Namensschilder aus der Plastikabdeckung entfernen wie in Abbildung 2.8.
gezeigt, zum Beispiel mit einem Schlitz-Schraubendreher.
Montage – mechanische Installation
Abbildung 2.6
®
Helios IP Vario
Wandmontage
®
Helios IP Vario
2.2
20
