Konfigurationsanschluss
Der Konfigurationsanschluss befindet sich im oberen Teil der Klemmleiste. Verwenden
Sie die Konfigurationsverbindungsleitungen um einzustellen, ob das Steuerrelais für
den Türöffner eine Schließer- oder Öffnerfunktion haben soll und ob es intern oder
extern mit Strom versorgt wird.
Stromversorgung
des Türöffners
Intern

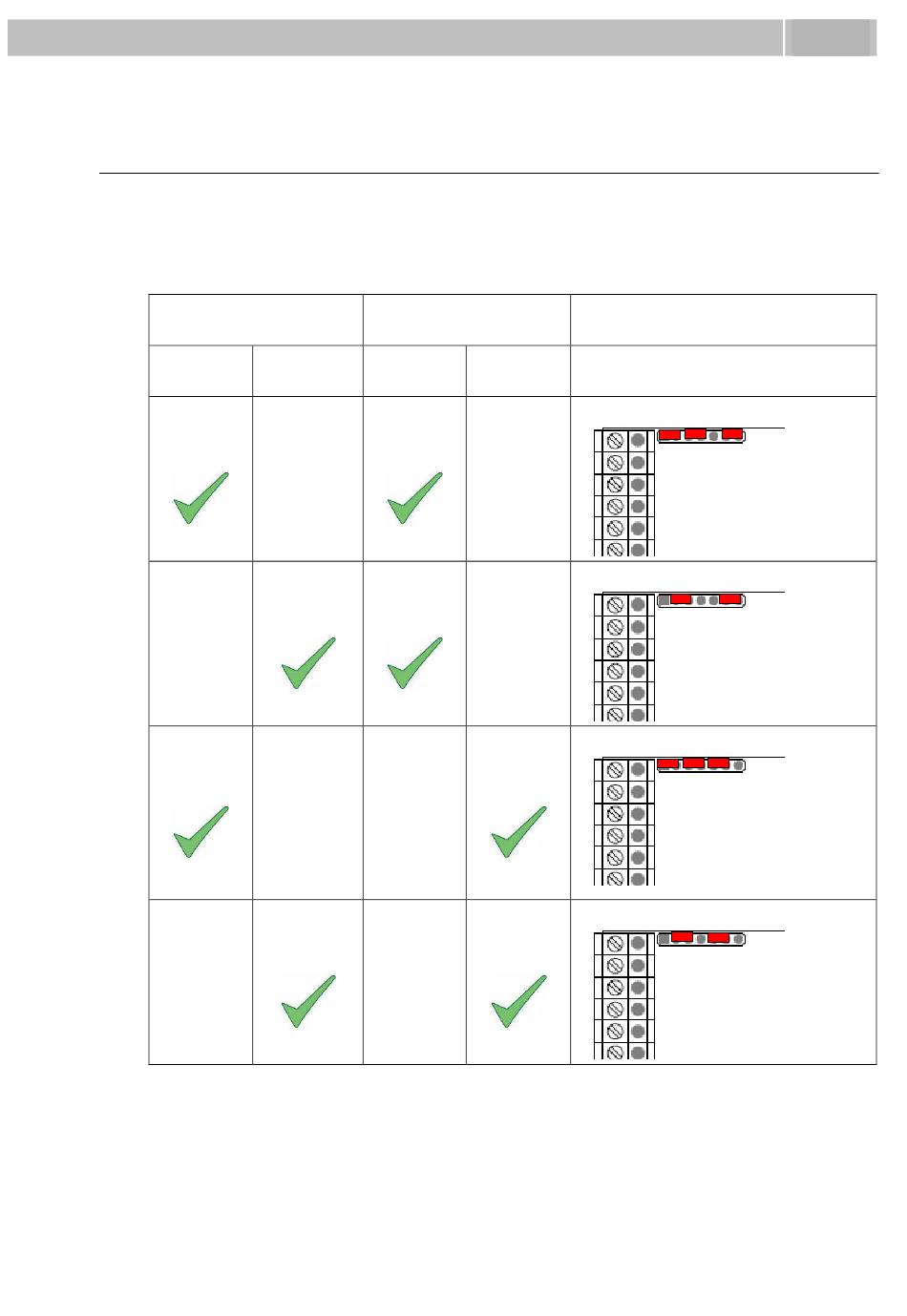

Tabelle 2.4
Anschluss der Konfigurationsanschluss Jumper
Montage – Elektrische Installation
Relais
Extern
Öffner
Konfigurationsanschluss
Steckbrücken (Jumper)-
Schließer
Verbindung
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
2.3
29
