1.4.2 Potentiometer / induktiver Sollwertgeber

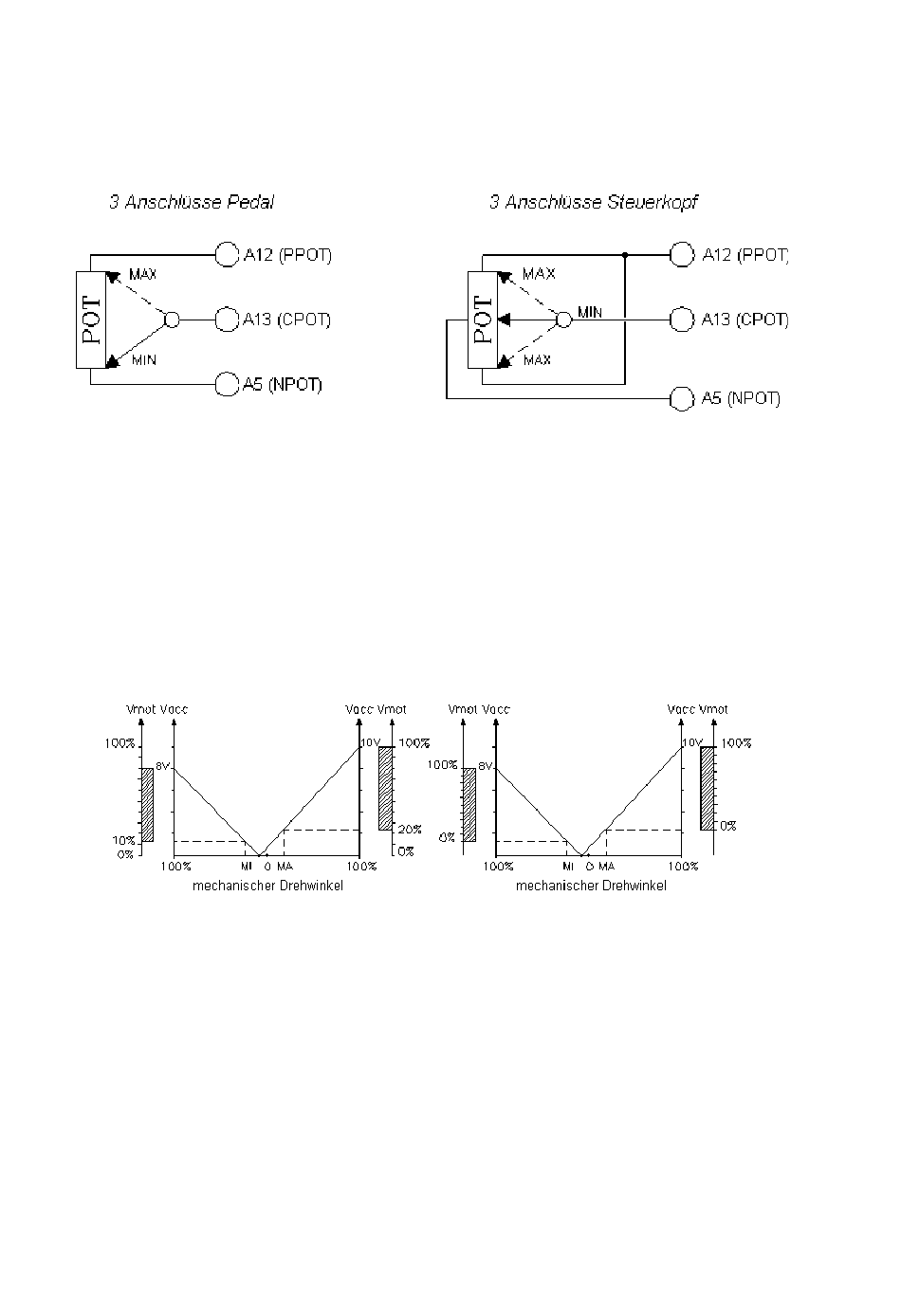

Es ist ein Potentiometer mit drei Anschlüssen zu verwenden. Das Nutzsignal am Ein-
gang CPOT (A13) geht von 0 bis 10V. Der Widerstandswert des Potentiometers muß
zwischen 500 Ohm und 10 kOhm liegen. Niedrigere Werte überlasten die Anlage.
Alternativ kann auch ein induktiver Sollwertgeber mit einer Versorgungsspannung
von 12V und einer Stromaufnahme von 2mA bis 30mA angeschlossen werden.
Weitere Werte sind in Abschnitt 3.1 (PPOT, NPOT, CPOT) angegeben. Der Ein-
fachheit halber wird in diesem Handbuch nur der Ausdruck „Potentiometer" benutzt.
Alle Aussagen gelten aber immer auch genauso für einen induktiven Sollwertgeber.
Mit der Programmier-Console kann das Potentiometersignal automatisch erfaßt
werden. Dabei wird der Minimal- und der Maximalwert des Nutzsignals für beide
Fahrtrichtungen gespeichert. Der genaue Vorgang ist in Abschnitt 4.9 (PROGRAM
VACC) beschrieben. Diese Funktion dient vor allem zum Ausgleichen von even-
tuellen mechanischen Symmetrieabweichungen und Toleranzen des Potentiometers.
Die zwei Grafiken zeigen den Spannungsverlauf am Ausgang eines nicht-kalibrierten
Potentiometers, bezogen auf den mechanischen Nullpunkt des Flügelschalters eines
Steuerkopfes. MA bzw. MI bezeichnen den Punkt, an dem der Fahrtrichtungsmikro-
schalter vorwärts bzw. rückwärts schließt, 0 ist der mechanische Nullpunkt des
Flügelschalters. Die erste Grafik stellt die Beziehung zur Motorspannung ohne
Signalerfassung dar. Die zweite Grafik dagegen stellt dieselbe Beziehung dar, nach-
dem eine automatische Erfassung des Potentiometersignals durchgeführt wurde.
Der Vorgang wird von der Anlage für nichtig erklärt, wenn die Signale nicht
mindestens 3V erreichen.
Durch diese Funktion ist es auch problemlos möglich, anstatt eines Potentiometers
mit Mittelabgriff für zwei Fahrtrichtungen ein normales einseitiges Potentiometer mit
drei Anschlüssen einzusetzen. Als Nullpunkt wird dann der Wert des Potentiometers
bei Mittelstellung gespeichert.
______________________________________________________________
8
- Asynchron Inverter -
