6.5.2.1
Isolationswiderstand der Motor-
wicklung prüfen
6.5.2.2
Widerstand der Temperaturfühler
prüfen
6.5.2.3
Widerstand der externen Elektro-
de für Dichtungskammerüberwa-
chung prüfen
6.5.3
Anschluss Wechselstrommotor
PE
N
L
C
r
M 1~

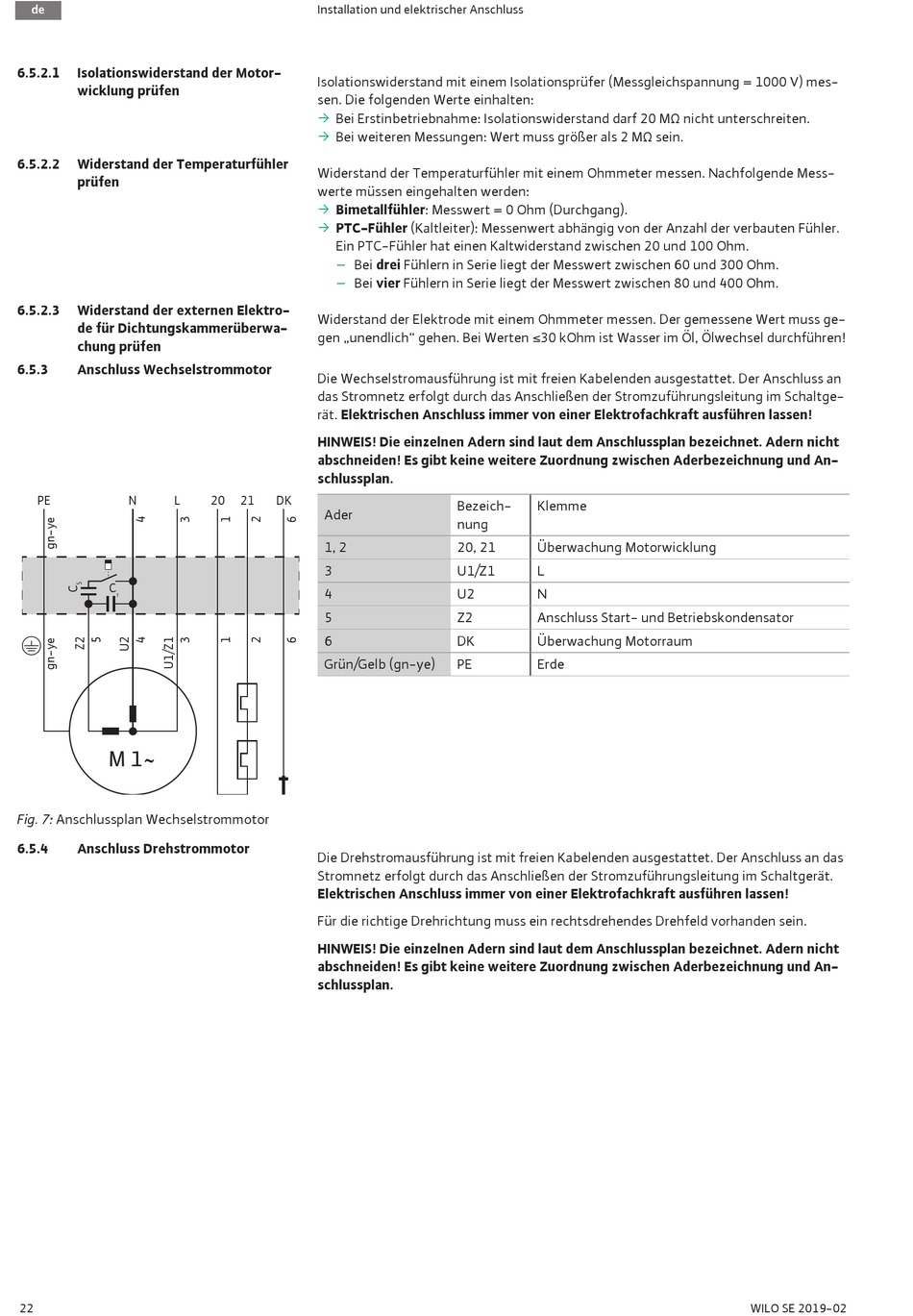

Fig. 7: Anschlussplan Wechselstrommotor
6.5.4
Anschluss Drehstrommotor
22
Installation und elektrischer Anschluss
Isolationswiderstand mit einem Isolationsprüfer (Messgleichspannung = 1000 V) mes-
sen. Die folgenden Werte einhalten:
ƒ
Bei Erstinbetriebnahme: Isolationswiderstand darf 20 MΩ nicht unterschreiten.
ƒ
Bei weiteren Messungen: Wert muss größer als 2 MΩ sein.
Widerstand der Temperaturfühler mit einem Ohmmeter messen. Nachfolgende Mess-
werte müssen eingehalten werden:
ƒ
Bimetallfühler: Messwert = 0 Ohm (Durchgang).
ƒ
PTC-Fühler (Kaltleiter): Messenwert abhängig von der Anzahl der verbauten Fühler.
Ein PTC-Fühler hat einen Kaltwiderstand zwischen 20 und 100 Ohm.
–
Bei drei Fühlern in Serie liegt der Messwert zwischen 60 und 300 Ohm.
–
Bei vier Fühlern in Serie liegt der Messwert zwischen 80 und 400 Ohm.
Widerstand der Elektrode mit einem Ohmmeter messen. Der gemessene Wert muss ge-
gen „unendlich" gehen. Bei Werten ≤30 kOhm ist Wasser im Öl, Ölwechsel durchführen!
Die Wechselstromausführung ist mit freien Kabelenden ausgestattet. Der Anschluss an
das Stromnetz erfolgt durch das Anschließen der Stromzuführungsleitung im Schaltge-
rät. Elektrischen Anschluss immer von einer Elektrofachkraft ausführen lassen!
HINWEIS! Die einzelnen Adern sind laut dem Anschlussplan bezeichnet. Adern nicht
abschneiden! Es gibt keine weitere Zuordnung zwischen Aderbezeichnung und An-
schlussplan.
20
21
DK
Ader
1, 2
3
4
5
6
Grün/Gelb (gn-ye)
Die Drehstromausführung ist mit freien Kabelenden ausgestattet. Der Anschluss an das
Stromnetz erfolgt durch das Anschließen der Stromzuführungsleitung im Schaltgerät.
Elektrischen Anschluss immer von einer Elektrofachkraft ausführen lassen!
Für die richtige Drehrichtung muss ein rechtsdrehendes Drehfeld vorhanden sein.
HINWEIS! Die einzelnen Adern sind laut dem Anschlussplan bezeichnet. Adern nicht
abschneiden! Es gibt keine weitere Zuordnung zwischen Aderbezeichnung und An-
schlussplan.
Bezeich-
Klemme
nung
20, 21
Überwachung Motorwicklung
U1/Z1
L
U2
N
Z2
Anschluss Start- und Betriebskondensator
DK
Überwachung Motorraum
PE
Erde
