de

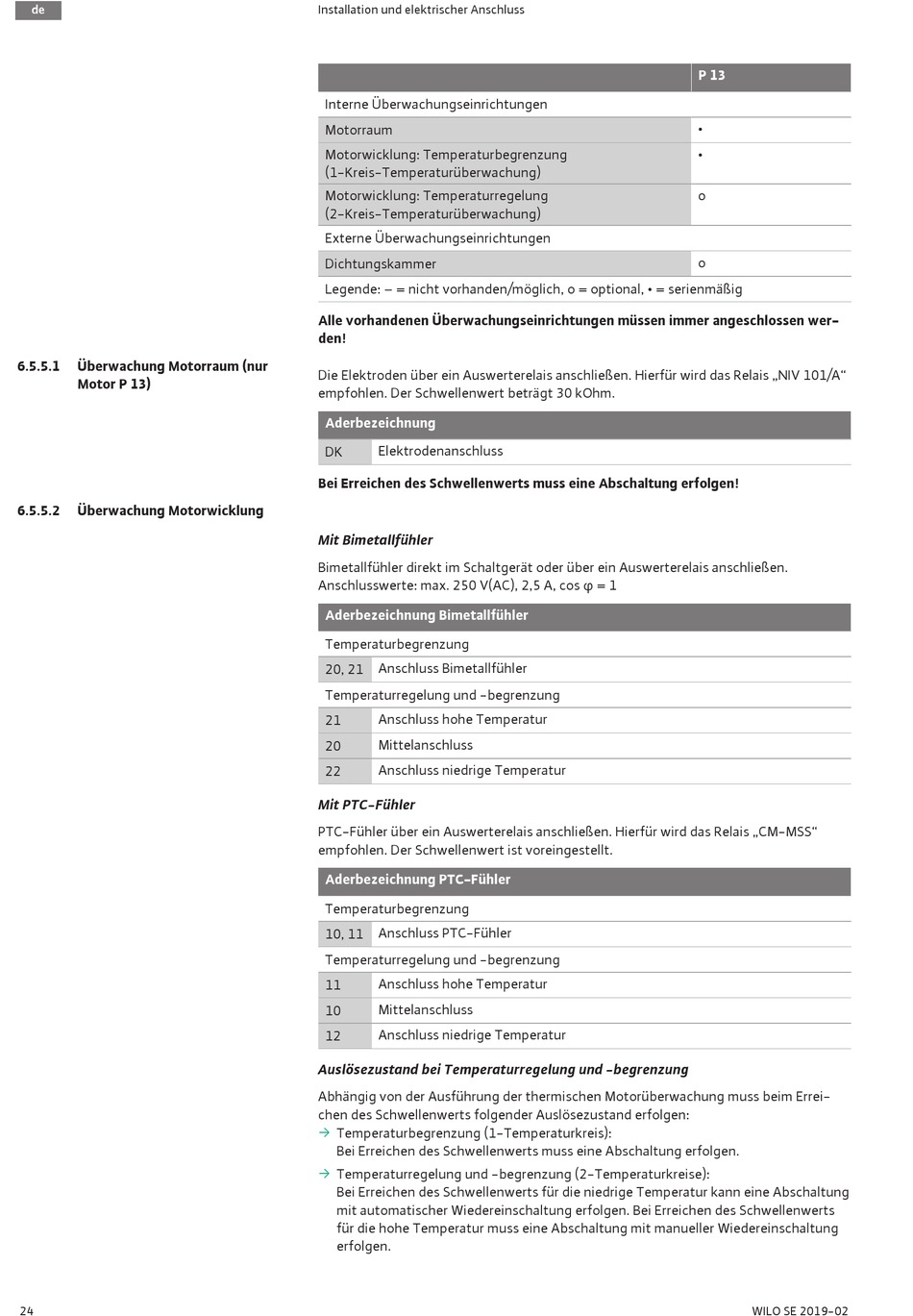

6.5.5.1
Überwachung Motorraum (nur
Motor P 13)
6.5.5.2
Überwachung Motorwicklung
24
Installation und elektrischer Anschluss
Interne Überwachungseinrichtungen
Motorraum
Motorwicklung: Temperaturbegrenzung
(1-Kreis-Temperaturüberwachung)
Motorwicklung: Temperaturregelung
(2-Kreis-Temperaturüberwachung)
Externe Überwachungseinrichtungen
Dichtungskammer
Legende: − = nicht vorhanden/möglich, o = optional, • = serienmäßig
Alle vorhandenen Überwachungseinrichtungen müssen immer angeschlossen wer-
den!
Die Elektroden über ein Auswerterelais anschließen. Hierfür wird das Relais „NIV 101/A"
empfohlen. Der Schwellenwert beträgt 30 kOhm.
Aderbezeichnung
Elektrodenanschluss
DK
Bei Erreichen des Schwellenwerts muss eine Abschaltung erfolgen!
Mit Bimetallfühler
Bimetallfühler direkt im Schaltgerät oder über ein Auswerterelais anschließen.
Anschlusswerte: max. 250 V(AC), 2,5 A, cos φ = 1
Aderbezeichnung Bimetallfühler
Temperaturbegrenzung
20, 21 Anschluss Bimetallfühler
Temperaturregelung und -begrenzung
Anschluss hohe Temperatur
21
Mittelanschluss
20
Anschluss niedrige Temperatur
22
Mit PTC-Fühler
PTC-Fühler über ein Auswerterelais anschließen. Hierfür wird das Relais „CM-MSS"
empfohlen. Der Schwellenwert ist voreingestellt.
Aderbezeichnung PTC-Fühler
Temperaturbegrenzung
10, 11 Anschluss PTC-Fühler
Temperaturregelung und -begrenzung
Anschluss hohe Temperatur
11
Mittelanschluss
10
Anschluss niedrige Temperatur
12
Auslösezustand bei Temperaturregelung und -begrenzung
Abhängig von der Ausführung der thermischen Motorüberwachung muss beim Errei-
chen des Schwellenwerts folgender Auslösezustand erfolgen:
ƒ
Temperaturbegrenzung (1-Temperaturkreis):
Bei Erreichen des Schwellenwerts muss eine Abschaltung erfolgen.
ƒ
Temperaturregelung und -begrenzung (2-Temperaturkreise):
Bei Erreichen des Schwellenwerts für die niedrige Temperatur kann eine Abschaltung
mit automatischer Wiedereinschaltung erfolgen. Bei Erreichen des Schwellenwerts
für die hohe Temperatur muss eine Abschaltung mit manueller Wiedereinschaltung
erfolgen.
P 13
•
•
o
o
WILO SE 2019-02
