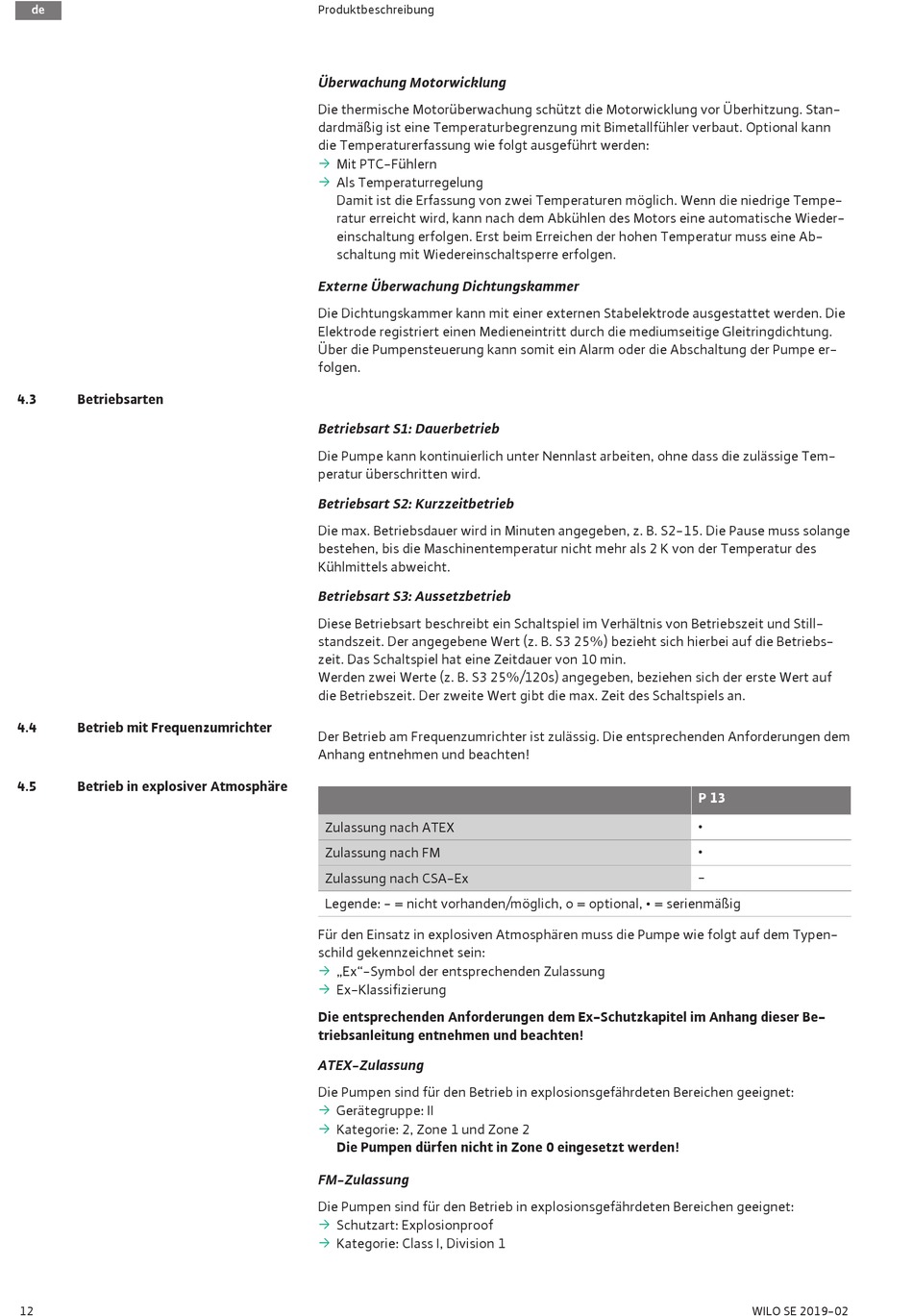

de
4.3
Betriebsarten
4.4
Betrieb mit Frequenzumrichter
4.5
Betrieb in explosiver Atmosphäre
12
Produktbeschreibung
Überwachung Motorwicklung
Die thermische Motorüberwachung schützt die Motorwicklung vor Überhitzung. Stan-
dardmäßig ist eine Temperaturbegrenzung mit Bimetallfühler verbaut. Optional kann
die Temperaturerfassung wie folgt ausgeführt werden:
ƒ
Mit PTC-Fühlern
ƒ
Als Temperaturregelung
Damit ist die Erfassung von zwei Temperaturen möglich. Wenn die niedrige Tempe-
ratur erreicht wird, kann nach dem Abkühlen des Motors eine automatische Wieder-
einschaltung erfolgen. Erst beim Erreichen der hohen Temperatur muss eine Ab-
schaltung mit Wiedereinschaltsperre erfolgen.
Externe Überwachung Dichtungskammer
Die Dichtungskammer kann mit einer externen Stabelektrode ausgestattet werden. Die
Elektrode registriert einen Medieneintritt durch die mediumseitige Gleitringdichtung.
Über die Pumpensteuerung kann somit ein Alarm oder die Abschaltung der Pumpe er-
folgen.
Betriebsart S1: Dauerbetrieb
Die Pumpe kann kontinuierlich unter Nennlast arbeiten, ohne dass die zulässige Tem-
peratur überschritten wird.
Betriebsart S2: Kurzzeitbetrieb
Die max. Betriebsdauer wird in Minuten angegeben, z. B. S2-15. Die Pause muss solange
bestehen, bis die Maschinentemperatur nicht mehr als 2 K von der Temperatur des
Kühlmittels abweicht.
Betriebsart S3: Aussetzbetrieb
Diese Betriebsart beschreibt ein Schaltspiel im Verhältnis von Betriebszeit und Still-
standszeit. Der angegebene Wert (z. B. S3 25%) bezieht sich hierbei auf die Betriebs-
zeit. Das Schaltspiel hat eine Zeitdauer von 10 min.
Werden zwei Werte (z. B. S3 25%/120s) angegeben, beziehen sich der erste Wert auf
die Betriebszeit. Der zweite Wert gibt die max. Zeit des Schaltspiels an.
Der Betrieb am Frequenzumrichter ist zulässig. Die entsprechenden Anforderungen dem
Anhang entnehmen und beachten!
Zulassung nach ATEX
Zulassung nach FM
Zulassung nach CSA-Ex
Legende: - = nicht vorhanden/möglich, o = optional, • = serienmäßig
Für den Einsatz in explosiven Atmosphären muss die Pumpe wie folgt auf dem Typen-
schild gekennzeichnet sein:
ƒ
„Ex"-Symbol der entsprechenden Zulassung
ƒ
Ex-Klassifizierung
Die entsprechenden Anforderungen dem Ex-Schutzkapitel im Anhang dieser Be-
triebsanleitung entnehmen und beachten!
ATEX-Zulassung
Die Pumpen sind für den Betrieb in explosionsgefährdeten Bereichen geeignet:
ƒ
Gerätegruppe: II
ƒ
Kategorie: 2, Zone 1 und Zone 2
Die Pumpen dürfen nicht in Zone 0 eingesetzt werden!
FM-Zulassung
Die Pumpen sind für den Betrieb in explosionsgefährdeten Bereichen geeignet:
ƒ
Schutzart: Explosionproof
ƒ
Kategorie: Class I, Division 1
P 13
•
•
-
WILO SE 2019-02
